PWM ZK-PP1K Generator Sinyal LCD Mode Ganda PWM 1-Channel 1Hz-150KHz

Detail PWM ZK-PP1K Generator Sinyal LCD Mode Ganda PWM 1-Channel 1Hz-150KHz

PRoductDDeskripsi
1. generator sinyal PWM, generator sinyal gelombang persegi panjang gelombang persegi;
2. Digunakan untuk menghasilkan sinyal gelombang persegi gelombang persegi panjang, yang dipasok ke motor DC atau penggerak motor stepper; motor Stepper, motor servo, gripper listrik, lengan robot;
3. Menggabungkan pengemudi untuk mewujudkan peredupan, pengaturan kecepatan, kontrol katup solenoid, dll Namun, hal ini tidak mungkin untuk langsung mendorong beban seperti lampu listrik, motor, dan katup solenoid.
Sorotan:
1. Dua mode dapat dipilih:
Mode PWM-frekuensi (kontinu), siklus tugas.
Perhatikan bahwa jumlah pulsa tidak dapat diatur dalam mode ini, dan denyut nadi selalu dipancarkan;
Mode pulsa-waktu lebar pulsa positif, waktu lebar pulsa negatif, waktu mulai tertunda, dan jumlah pulsa yang dapat disesuaikan.
2. Dengan tombol start-stop, sakelar eksternal juga dapat digunakan untuk mengontrol sinyal keluaran hidup/mati.
3. Masukan tegangan lebar 3.3-30V, dengan perlindungan anti-balik, kabel terminal 5.08mm.
TeknisPArameter:
1. Tegangan kerja: 3.3 ~ 30V, dengan perlindungan anti-balik;
2. Rentang frekuensi: 1Hz ~ 150KHz, akurasi sekitar 1%;
3. Rentang siklus tugas: 0-100%, 1% melangkah;
4. Jumlah pulsa: 1-9999, atau tak terbatas (tampilan '----' singkatan dari tak terbatas);
5. Penundaan waktu keluaran: 0.000s-9999s, minimum dapat diatur 1ms;
6. Panjang lebar pulsa positif dan negatif: 0.000s-9999s, minimum dapat diatur 1ms;
7. Sinyal memuat kapasitas: kurang dari 30mA;
8. Amplitudo sinyal keluaran: amplitudo sama dengan tegangan suplai;
9. Ukuran produk: 79mm * 43mm * 30mm;
10. Berat produk: 40g;
11. Kemasan: tas anti-statis.

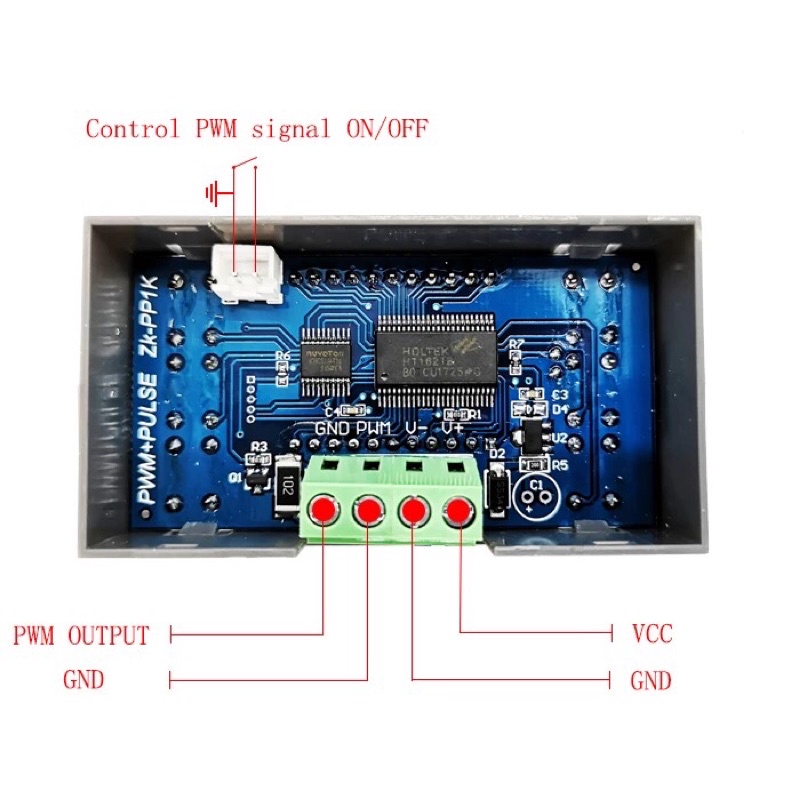

Gambar produk
