Pure Sine Wave Inverter Driver Module EGS002 EG8010 IR2110 IR2113 2018

Detail Pure Sine Wave Inverter Driver Module EGS002 EG8010 IR2110 IR2113 2018

modul ini menggunakan Versi Terbaru Menggunakan Driver PWM IR2113 (Versi lama menggunakan IR2110) .kelebihan dari IR 2113 dapat berkerja pada tegangan yang lebih tinggi dari pada IR2110
Jadi ini merupakan upgrade terbaru

EGS002 adalah module Sine Wave Generator yg menghasilkan gelombang sinus yg bisa kita gunakan untuk membuat Inverter Sine wave.

Module ini sudah dilengkapi controller dan driver dan tersedia port untuk LCD yg bisa menampilkan data tegangan,arus,frekuensi dan temperatur.
Pemakaianya tinggal kita hubungkan output module generator ini ke driver Mosfet dan Trafo/toroid seperti pada skema.

Spesifikasi:
5V single power supply
4 pin set of pure sine wave output frequency:
50Hz pure sine wave of fixed frequency of 60Hz pure sine wave of fixed frequency 0-100Hz
pure sine wave frequency adjustable 0-400Hz pure sine wave frequency adjustable
Unipolar and bipolar modulation
Comes with deadband control, pin 4 dead time:
300nS dead time 500nS dead time 1.0uS dead time 1.5uS dead time
External 12MHz crystal oscillator
PWM carrier frequency 23.4KHz
Voltage, current, real time temperature feedback
Overvoltage, undervoltage, overcurrent and overheating protection
Soft-start mode pin setting the response time of 1S
Serial communication to set the output voltage, frequency and other parameters

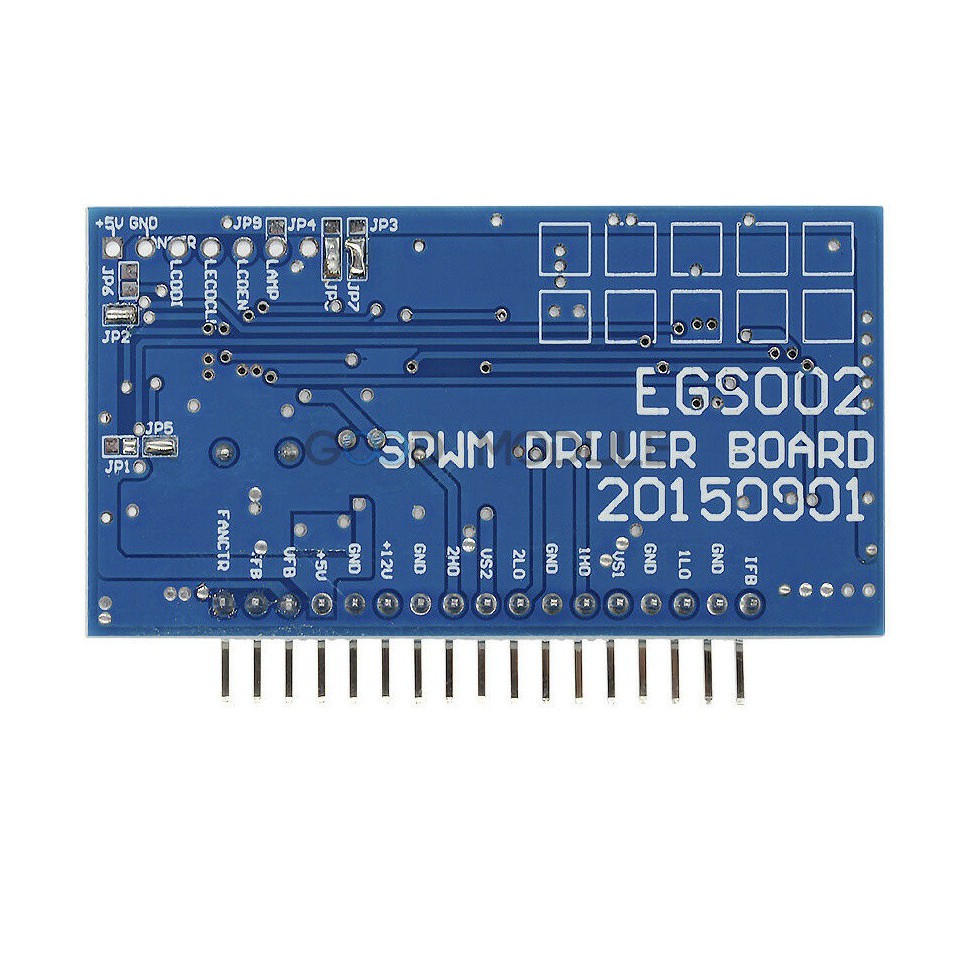

Gambar produk
