PL2303 USB to RS232 TTL Converter Adapter Module 2303 Arduino PL2303HX

Detail PL2303 USB to RS232 TTL Converter Adapter Module 2303 Arduino PL2303HX

Modul PL2303HX ini berguna untuk berkomunikasi dengan peralatan eksternal dengan port USB (Universal Serial Bus) secara raw serial seperti pada protokol RS-232 namun pada tingkatan tegangan signal yang kompatibel dengan TTL, level tegangan yang umum digunakan pada UART mikrokontroler berbasis 5V. Dengan fungsinya yang demikian, modul ini dikenal dengan istilah USB to TTL converter atau USB to UART adapter.

Penggunaan:
1. Upgrade beragam satellite set-top box
2. Upgrade firmware router, hard disk, ADSL dan crack
3. Handphone, XBOX360, GPS, Inspeksi Kendaraan, DVD dll
4. Pemrograman microcontroller STC, NXP, Renesas, NEC MCU dll
5. Komunikasi serial sederhana dengan memakai HyperTerminal
6. User dapat mengubah sinyal USB ke TTL

Feature:
1. Controller chip PL2303HX import, stabil dan berkecepatan tinggi
2. Real-time monitoring indikator status transmisi data
3. Tersedia pin interface 3.3V dan 5V untuk pilihan power supply sesuai kebutuhan sistem
4. PCB dilindungi dengan heat shrink tube transparan, aman dari gangguan luar yg menyebabkan korslet dan terbakar, namun tetap dapat melihat indikator monitoring dan tanda pengenal pin
5. Support WINXP dan WIN7

Detail Produk:
++ PL2303HX dengan kecepatan tinggi yg stabil
++ 500mA self recovery fuse
++ Dua indikator transmisi data yg memonitor status data transfer secara real-time
++ Pin cadangan 3.3V dan 5V pin

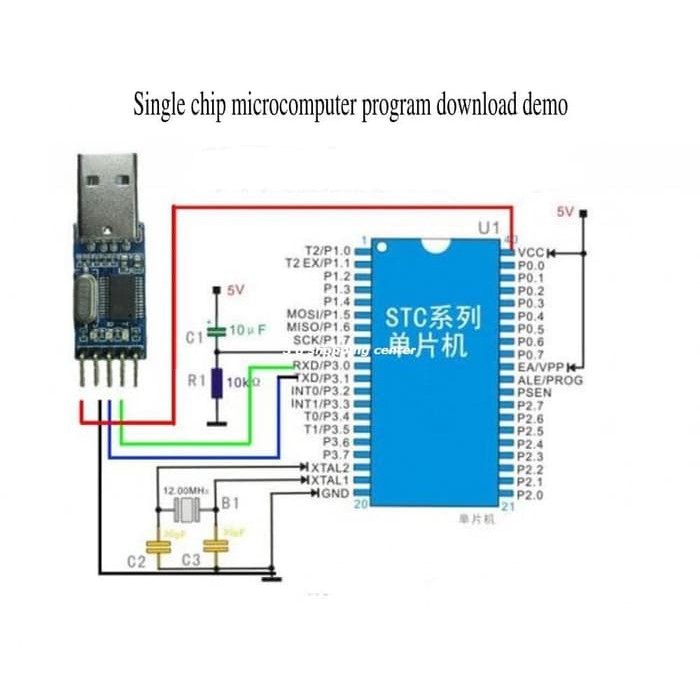

Cara koneksi:
USB ~ TTL Microcontroller
TXD ~ RXD
RXD ~ TXD
GND ~ GND

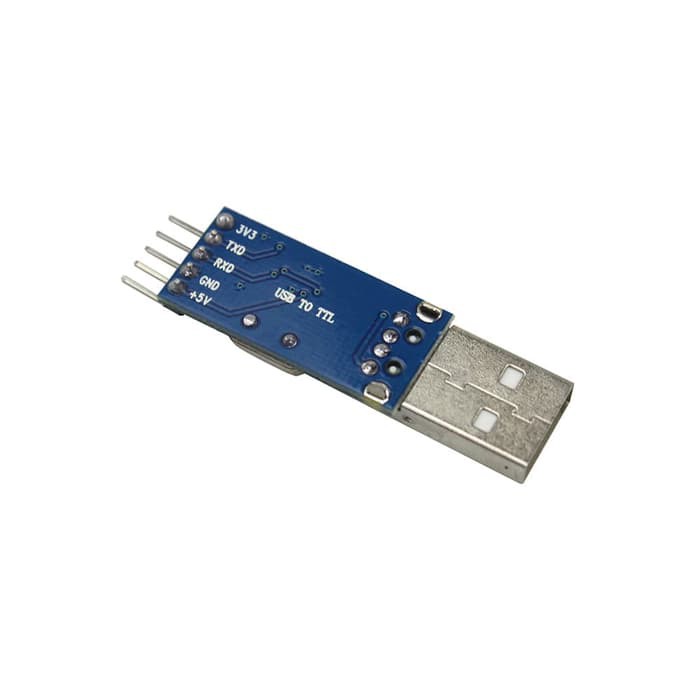

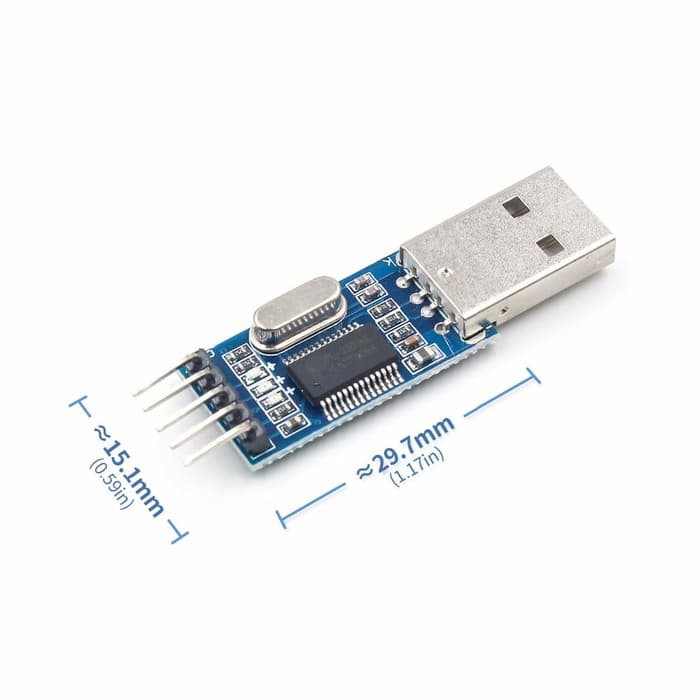

Gambar produk
