Detail Pengukur Kerataan Bidang - Dial Indicator - Dial Gauge Jarum 0-10 mm

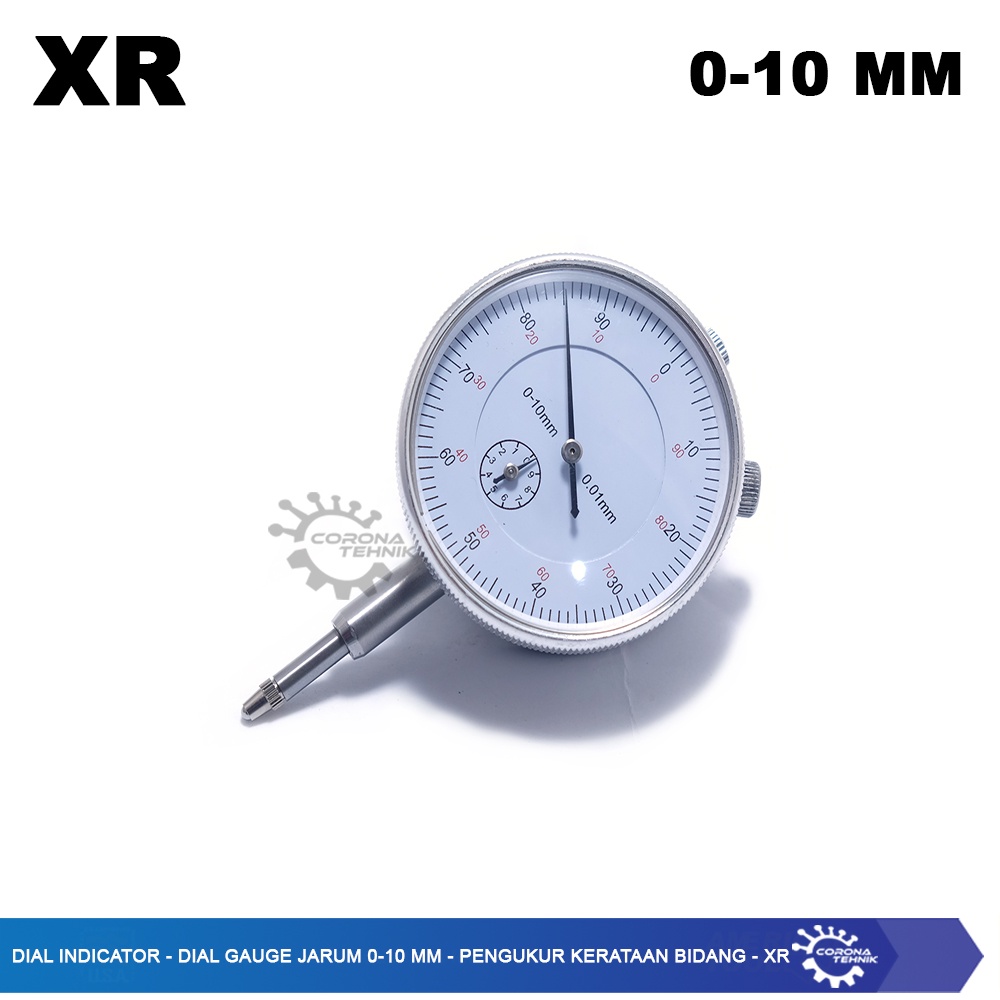

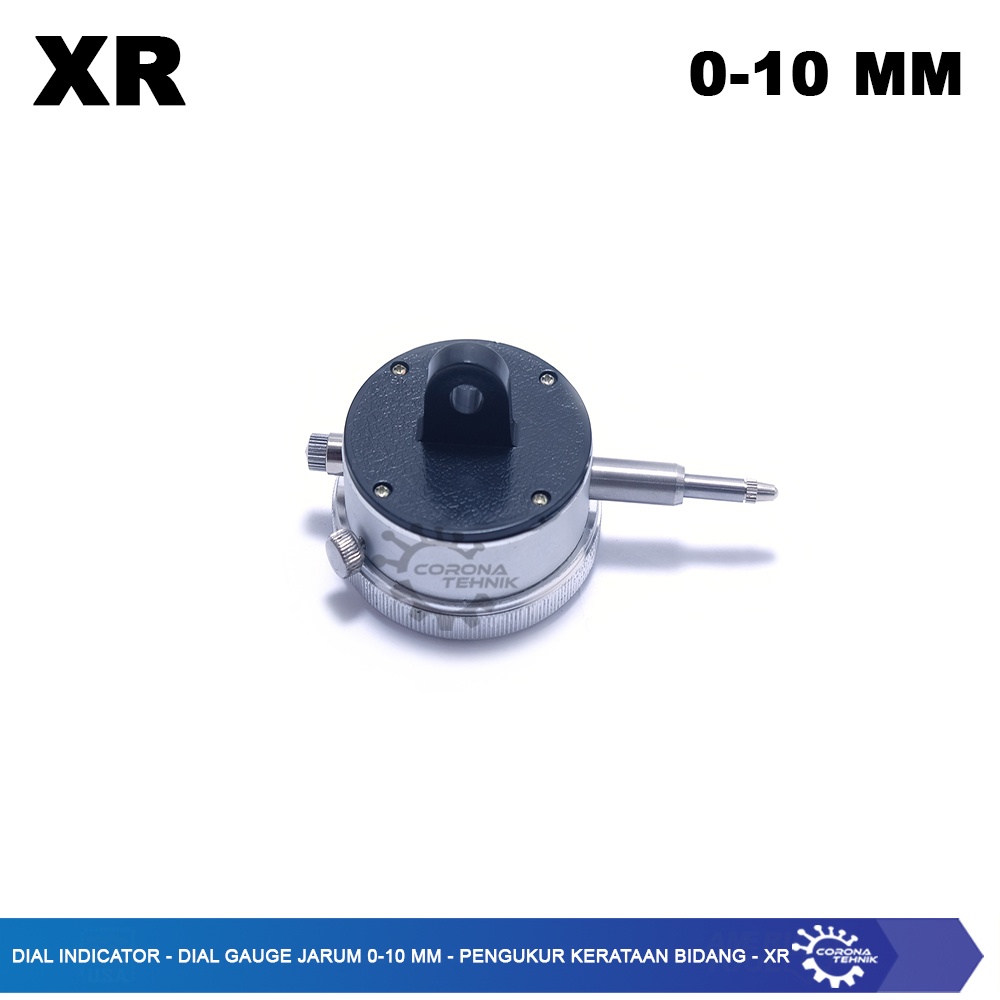

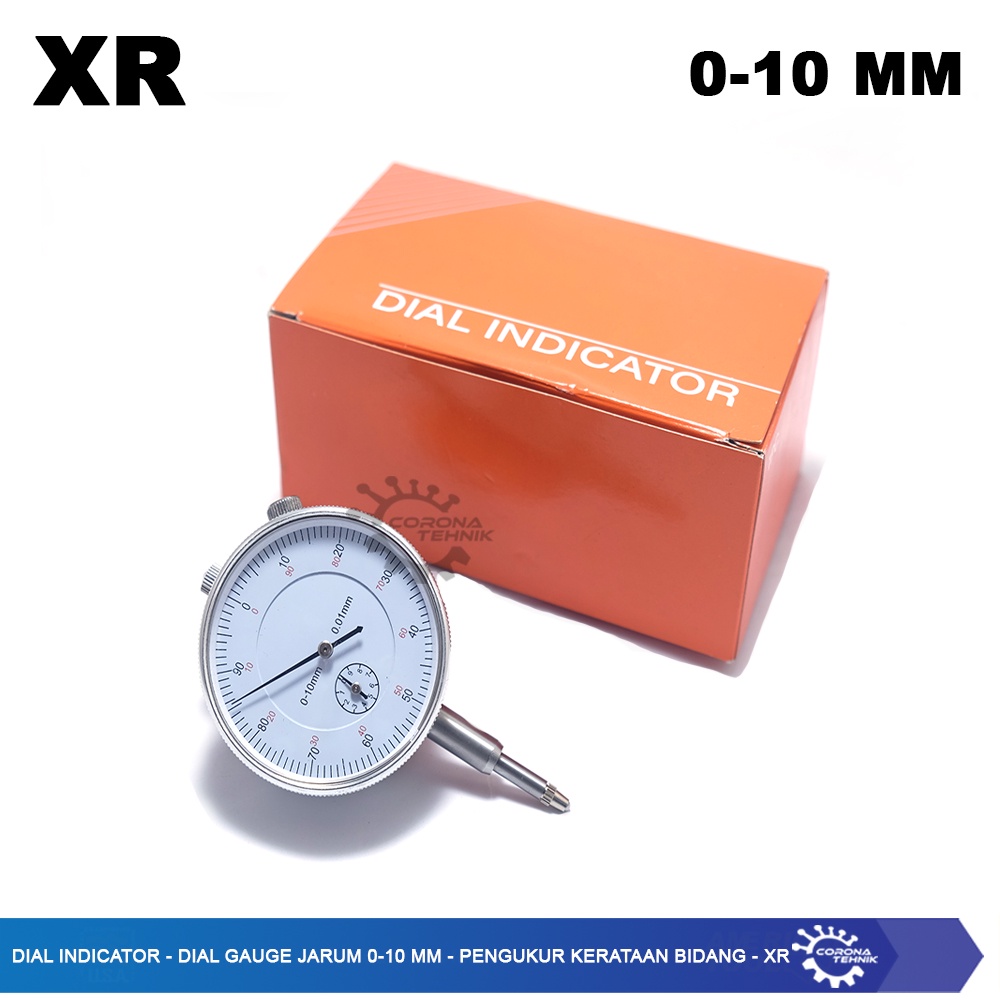

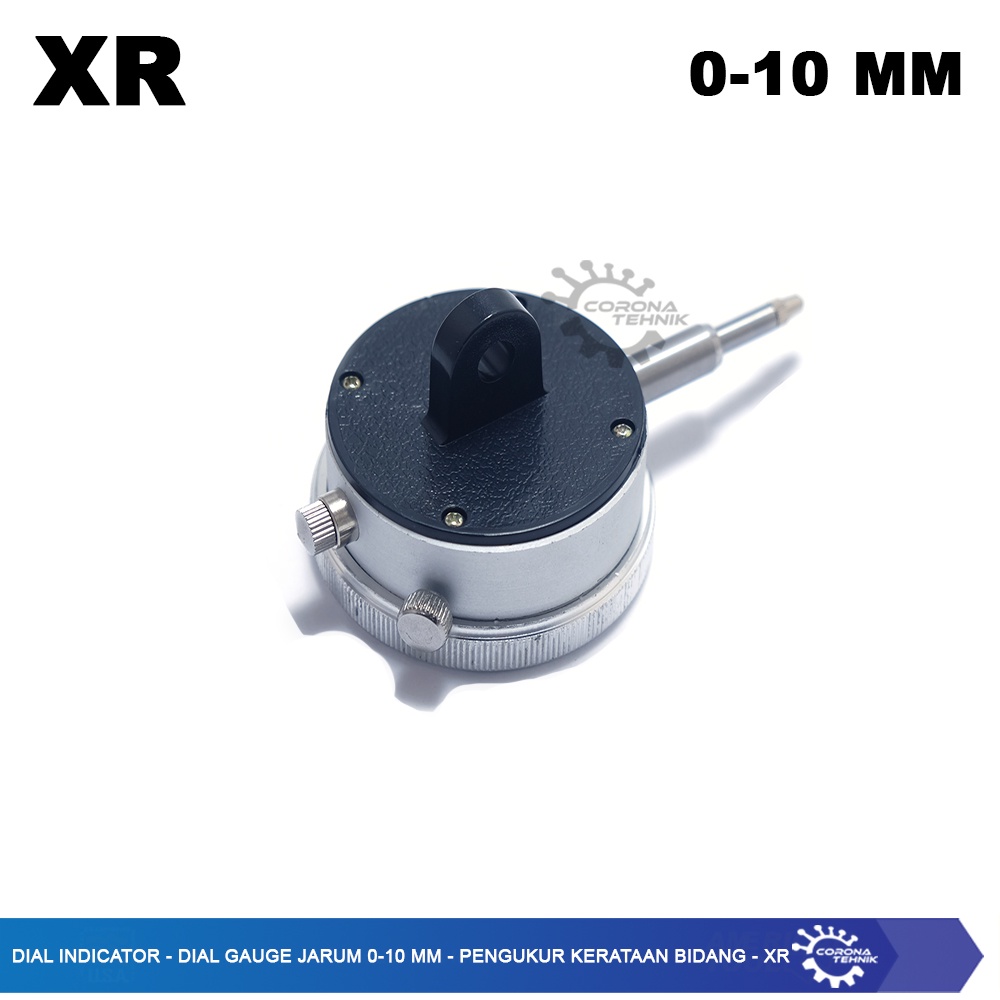

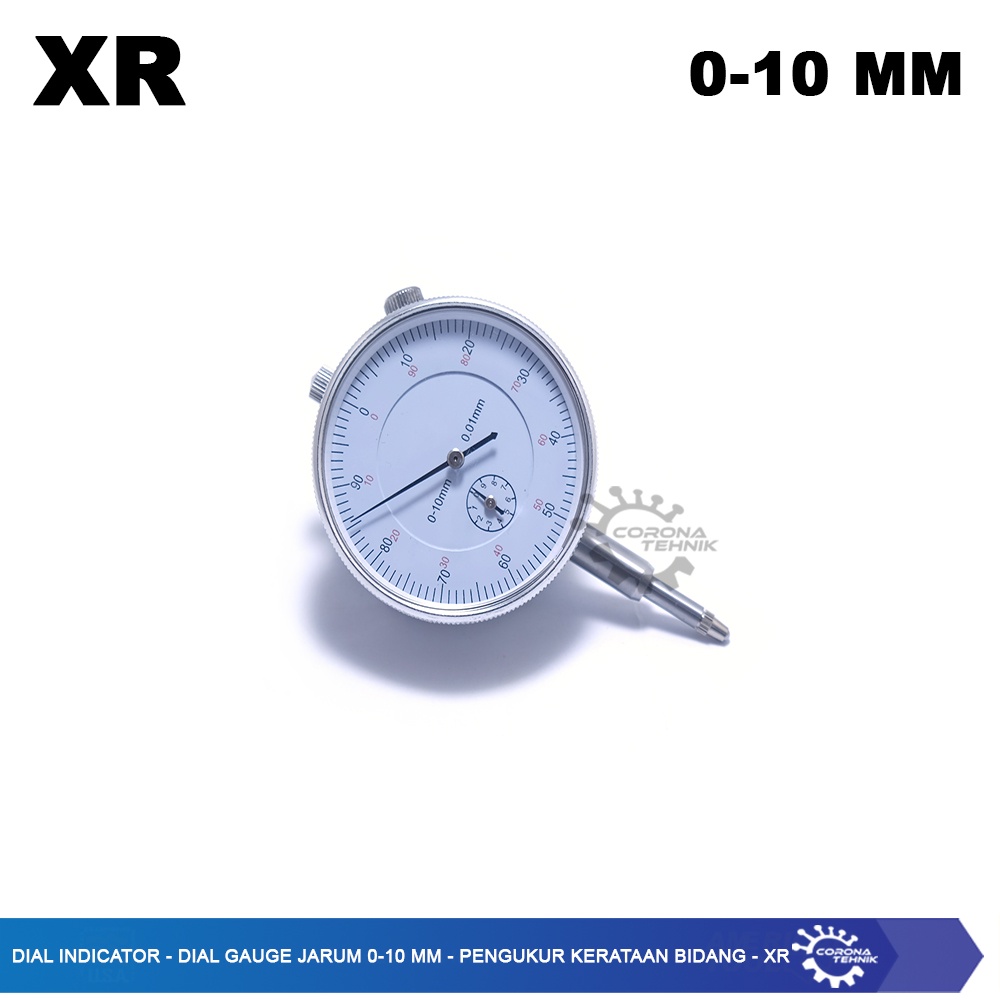

Dial Indicator - Dial Gauge Jarum 0-10 mm - Pengukur Kerataan Bidang - XR* Range 0-10mm, Reso : 0.01mm
Alat ukur ini digunakan untuk mengukur serta memeriksa kerataan pada sebuah bidang atau benda. Skala pengukurannya sendiri sangat kecil.
Bentuk fisik dial indicator adalah seperti jam analog yang memiliki dua sampai tiga jarum penunjuk. Satu jarum sebagai penunjuk besar dan dua jarum lainnya adalah petunjuk yang ukurannya kecil.
Fungsi dari jarum penunjuk kecil adalah mencatat gerakan dari jarum besar. Satu putaran jarum besar akan memutar jarum kecil bertambah satu angka. Tidak ada bedanya dengan jarum jarum detik dan jarum menit pada jam.
Skalanya sendiri dari yang terkecil adalah 1:100 atau sama dengan 0,01 mm. Prinsip kerjanya adalah gerak lurus dari spindel diubah menjadi gerak berputar. Oleh karena itulah yang diperhatikan pergerakannya adalah jarum.
Dial gauge memiliki beberapa fungsi dalam pengukuran mesin. Berikut ini beberapa pemaparan soal fungsi lengkapnya.
- Pengukuran Kerataan Bidang Datar
Fungsi yang pertama ini sama seperti pengertiannya yaitu mengukur kerataan permukaan dari bidang datar. Misalnya saja ketika teknisi harus mengecek kerataan permukaan rem cakram dan flywheel.
- Pengukuran Kerataan dan Kebulatan Permukaan Poros
Selain untuk permukaan bidang datar, fungsi dial indicator adalah untuk mengukur kebulatan dari poros. Beberapa jenis poros yang digunakan pada kendaraan seperti crank journal pada crankshaft.
- Pengukuran Kesejajaran Permukaan
Kesejajaran permukaan pada mesin saat proses pembuatan juga harus dicek dengan dial gauge. Beberapa komponen yang harus diukur antara lain liner projection pada mesin diesel.
- Pengukuran Run Out Poros
Beberapa komponen lain seperti poros propeller juga harus diukur kembali setiap kali servis atau tune up. Dial indicator akan memudahkan teknisi mengetahui komponen lurus atau bengkok.
- Pengukuran Jarak End Play
Fungsi yang terakhir adalah untuk pengukuran jarak end play dari sebuah ben
