PCB MODUL MULTI MESIN CUCI OC 2200 - PANEL MESIN CUCI UNIVERSAL 1 TAB

Detail PCB MODUL MULTI MESIN CUCI OC 2200 - PANEL MESIN CUCI UNIVERSAL 1 TAB

PCB MODUL MULTI MESIN CUCI OC 2200 - PANEL MESIN CUCI UNIVERSAL 1 TABUNG

.
Cara Pemasangan.
Ada beberapa komponen yang disambungkan ke modul.
1. Motor sbel, disitu juga terdapat kapasitor. kabel yang tersambung dengan kedua kali kapasitor tersambung ke soket. dan yang tidak tersambung disambungkan jadi 1 dengan kabel netral atau soketnya di atas soket kabel dari jala2 listrik ( Zero LINE)
2. Kabel inter valve/ motor untuk membuka dan menutup air. terletak di selang saluran air. ada 2 kabel juga. bisa lihat di gambar.
3. Ac Retraktor. lihat di bagian bawah ada motor/dinamo untuk pembuangan air. motornya di cek dulu dc atau ac. di bagian punggung motor ada tulisannya.
4. Swit Dor on of. terletak di pangkal l sensor. untuk yang satu ini diganti yang baru. lepas selang pada water sensor yang lama lalu pasang ke yang baru. ada 3 kabel. yang tengah pasang yang tengan yang pinggir pasang yang pinggir.
6. pasang soket control panel

Pemasangan sudah selesei coba hidupkan mesin cuci.

- Perhatikan juga pemasangan koneksi Output dari motor jangan sampai terbalik karena apabila terbalik saat pengeringan tabung tidak berputar tetapi piringan untuk pencuci yang berputar. Apabila terbalik tidak merusak modul.

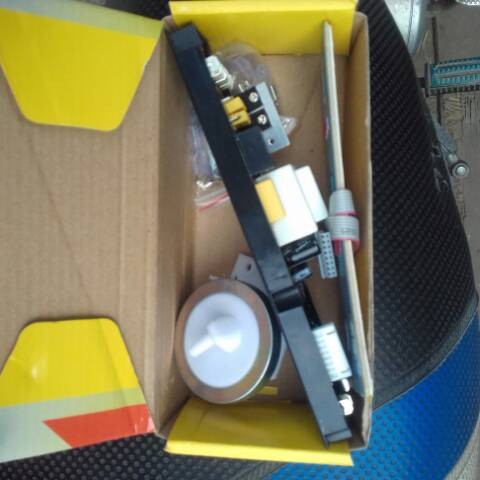

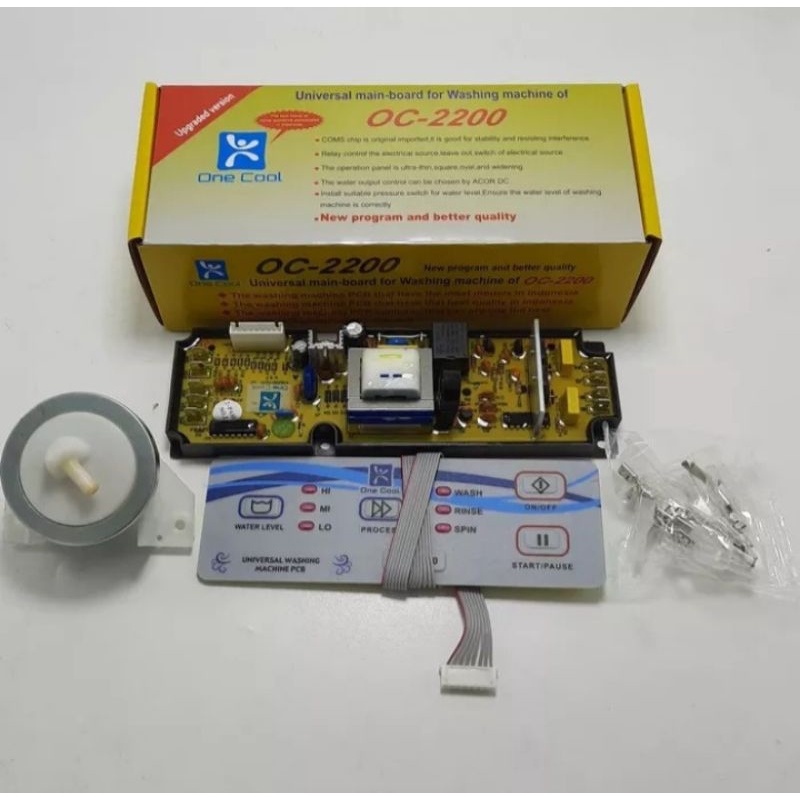

Gambar produk
