PCB DC Servo, anti dco otomatis

Detail PCB DC Servo, anti dco otomatis

Ini adalah pcb dc servo, berfungsi untuk mengatur secara otomatis agarout amplifier tidak terjadi dco,

Kit DC Servo ini sebenarnya bisa dipasang diamplifier kelas apapun, asal pemasangan benar.

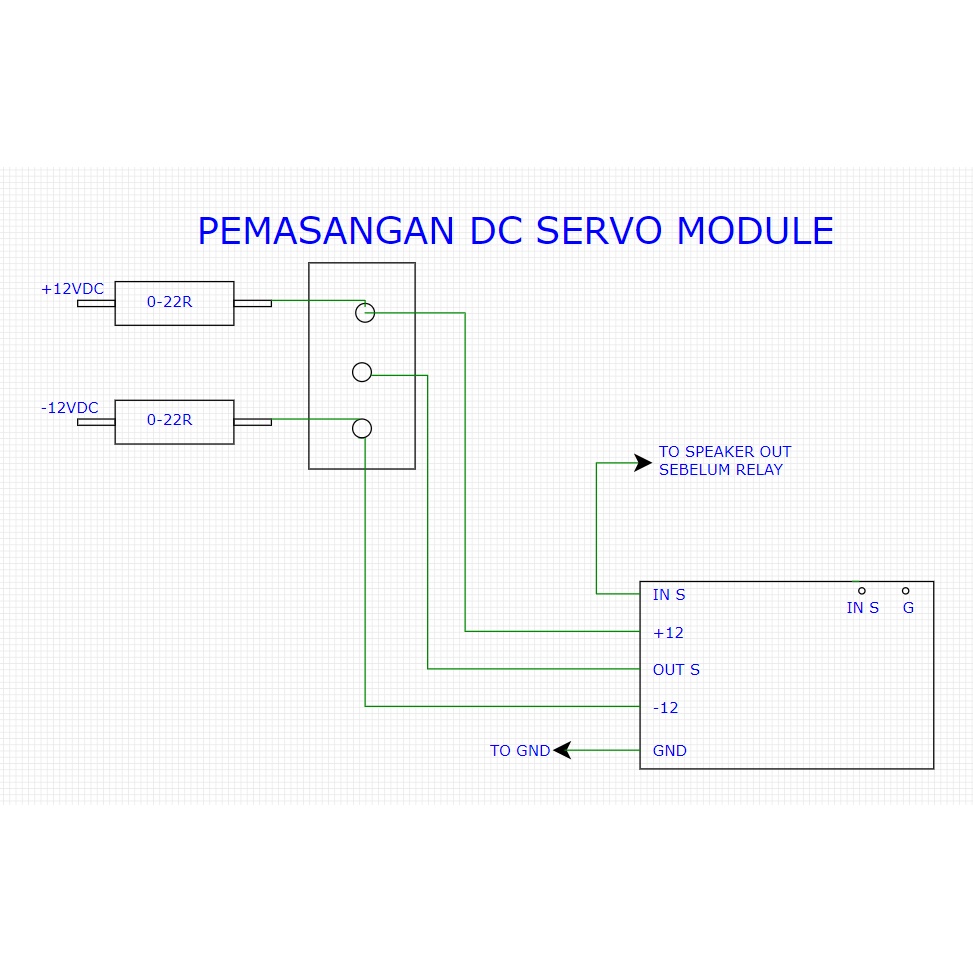

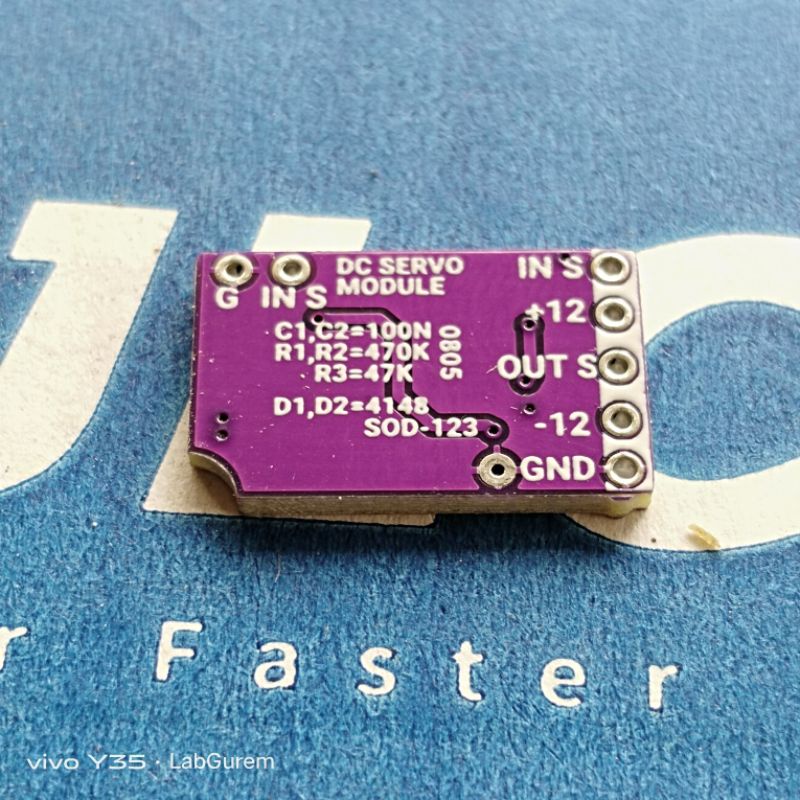

Keterangan label pada PCB

IN S= Input Speaker, sambungan ke jalur output speaker sebelum relay atau seblum DC protektor.

+12= Supply tegangan opamp pada kit DC Servo, kalau di kit UcD Superlite ada penggantian R , supaya pada trimpot yang diganti DC servo menjadi 12V,

-12= Supply tegangan opamp pada kit DC Servo

Out S= Output servo , output servo ini bisa langsung masuk pada pin tengah trimpot di Kit UcD Superlite, D1K5, D2K, pcb design saya. atau kalau di pasang di klass AB bisa dipasang pada basis LTP.



DC Servo Amplifier
DC Servo ini berfungsi untuk meniminal kan DCO pada amplifier, supaya minim dibawah 20mV dan stabil terus meski keadaan amplifier panas. karena kalau amplifier suhu mulai naik tanpa dc servo pasti DCO juga ikut naik.

Bagi teman2 yang pengen membeli kit DC Servo ini bisa kunjungi link di bawah.
PCB DC Servo

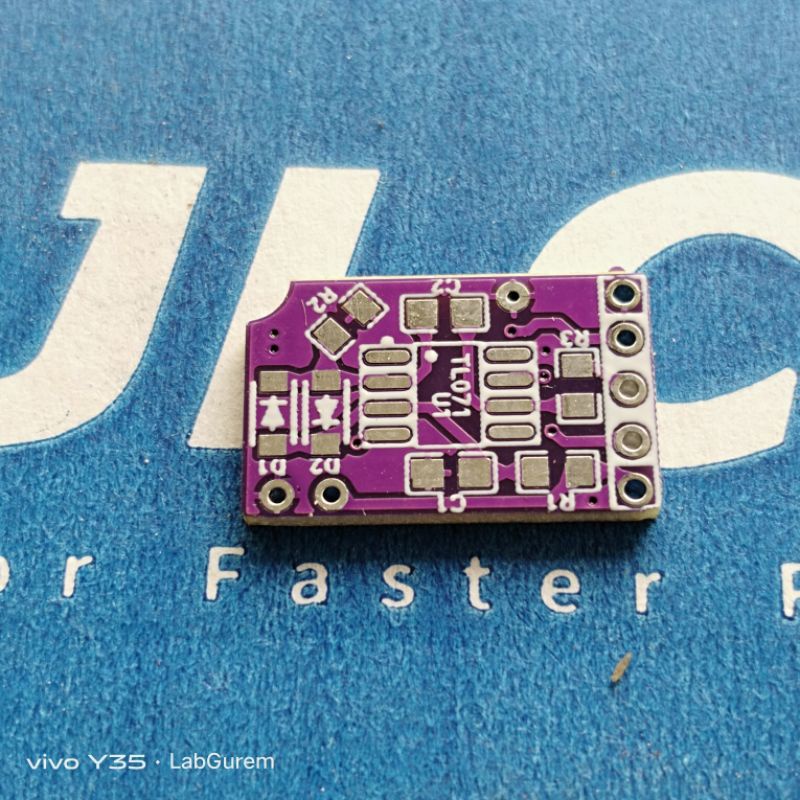

Komponen yang dibutuhkan juga tidak terlalu banyak, dan menggunakan komponen SMD

Resistor ukuran 0805

Gambar produk
