Papan Charger Baterai Lithium Micro USB TP4056

Detail Papan Charger Baterai Lithium Micro USB TP4056

Modul cas ini dapat digunakan utk mengecas 1 batere Lithium atau beberapa batere
Lithium yang dihubungkan secara paralel.

Kelebihan modul ini menggunakan charging chip TP4056 yang canggih, dengan
rangkaian elektronik yang sederhana, mencas dengan akurasi tinggi, diproduksi
dengan mesin otomatis dan dapat mengubah arus cas dari 100mA s/d 1000mA hanya
dengan mengganti nilai resistor pada modul.

Nilai Resistor ~ Arus Cas
30k ~ 50mA
20k ~ 70mA
10k ~ 130mA
5k ~ 250mA
4k ~ 300mA
3k ~ 400mA
2k ~ 580mA
1.66k ~ 690mA
1.5k ~ 780mA
1.33k ~ 900mA
1.2k ~ 1000mA <--- Bawaan pabrik

Spesifikasi:
Input: micro USB (bisa langsung dikonek ke charger handphone umum)
Tegangan input: 4.5-5.5V
Tegangan stop cas penuh: 4.2V
Arus cas maximum: 1000mA / 1A (adjustable)
Output: Bat+ and Bat- (tidak boleh terbalik)

Terdapat 2 lampu indikator:
merah - sedang cas
biru - sudah penuh

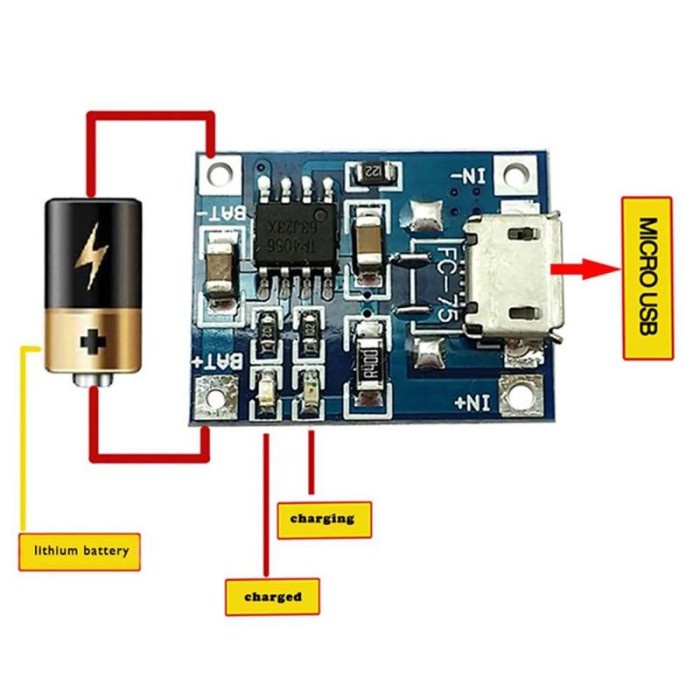

Cara pakai:
1. Micro USB dihubungkan ke charger handphone
2. Kutub Batere Li-Ion dihubungkan ke B+ dan B-

Tips:
Arus cas input direkomendasikan sekitar 37% dari kapasitas baterai. Bila baterai
yang hendak dicas berkapasitas 1000mAH, arus cas input 400mA sudah cukup.

Usahakan kabel koneksi ke batere tidak terlalu kecil dan terlalu panjang yang
akan menyebabkan hambatan yang besar. Perhatikan kontak yang baik dengan kutub
batere.

Perhatian:
Jika input terbalik positif dan negatif tidak akan mempengaruhi chip, AKAN
TETAPI pemasangan positif dan negatif output batere yang terbalik +/- akan
merusak chip.

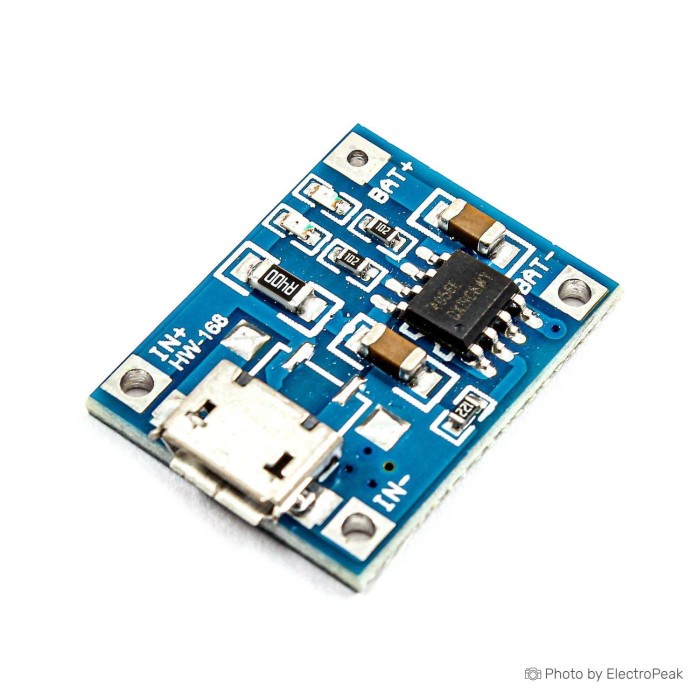

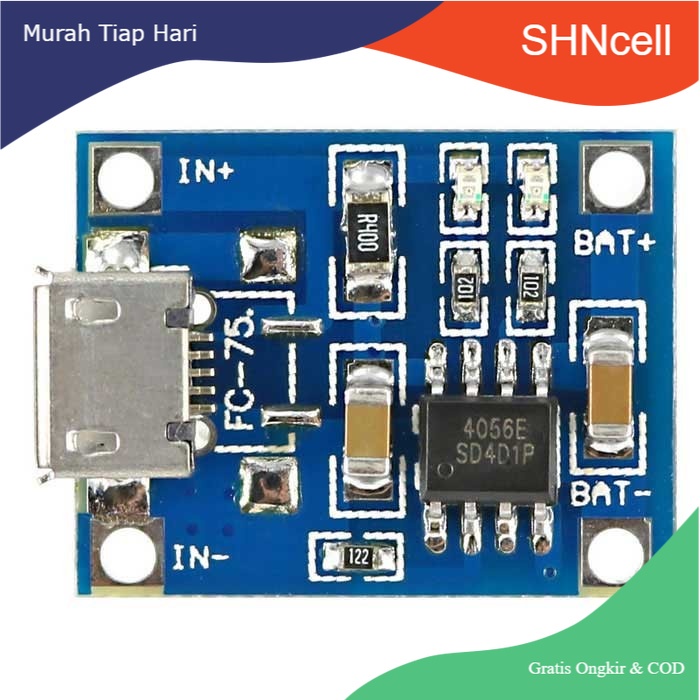

Gambar produk
