PAM8610 DIGITAL POWER AMPLIFIER 2X15W STEREO HIGH POWER

Elektronik > Elektronik Lainnya > PAM8610 DIGITAL POWER AMPLIFIER 2X15W STEREO HIGH POWER
  • Pengiriman Ekspres
  • Barang yang diperiksa
  • Bayar di tempat berlaku
  • Kualitas, Prestise
  • Pengembalian produk
  • Dukung pembuatan faktur

Detail PAM8610 DIGITAL POWER AMPLIFIER 2X15W STEREO HIGH POWER

MDL-0015
=========


Deskripsi:
=========================

Modul audio amplifier class-D berkualitas tinggi berbasis chip PAM8610, vokal
bening dengan artikulasi yang jelas, staging hidup dan halus. Latar belakang
instrument yang transparant dengan stereo separation sangat kuat.


Specifications:
=====================
1. Power Output : 2x10 watt (8 ohm) dan 2 x 15 watt (4 ohm)
2. Tegangan kerja : 6-15 Volt (recommended 12VDC)
3. Frekwensi range : 20-15 Khz
4. Quescent current : 20 ma
5. Eff : 90%
6. Speaker Impedance : 4-8 ohm
7. Low noise, low distorsion

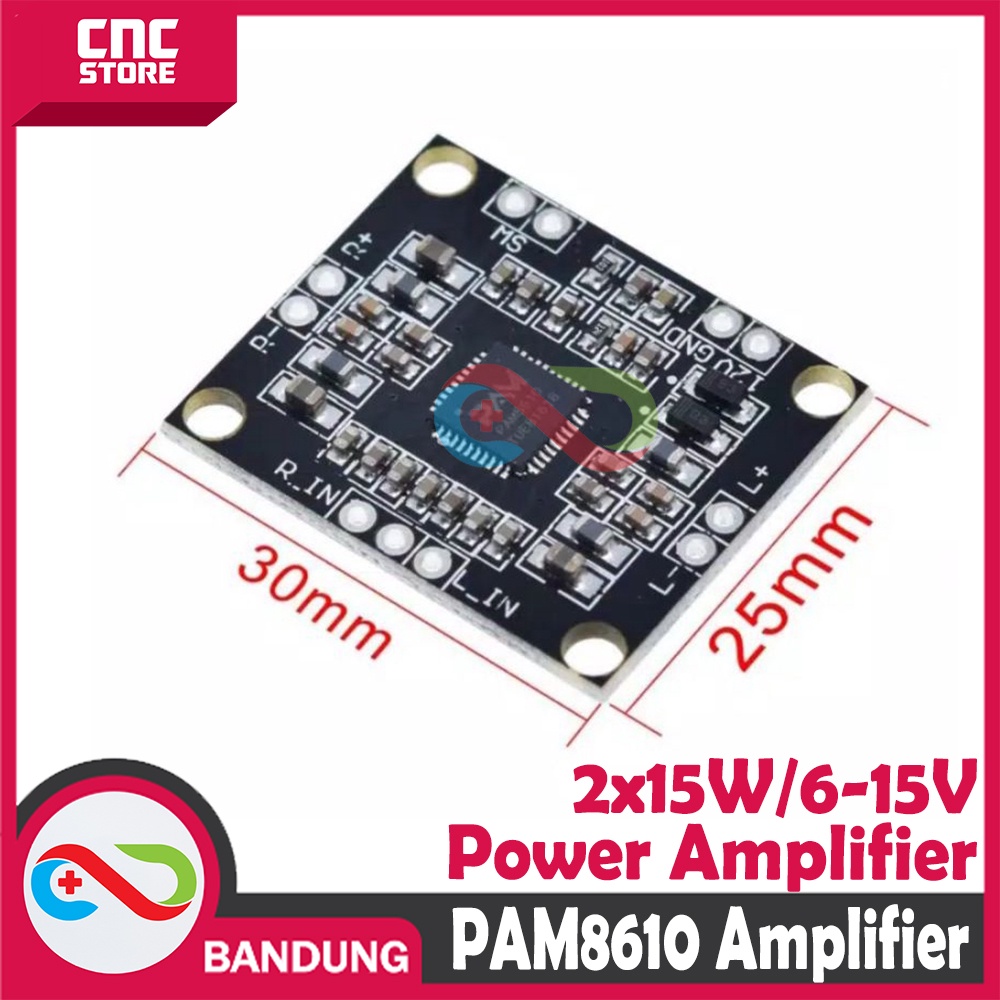

8. PCB Size : 30 mm (Panjang) x 25 mm (lebar)
9. Proteksi : over load, over temperature, anti pop up protection.


Cara pasang Volume dengan Potentio:
=========================

Pake potensio stereo 50K, searah jarum jam kaki potensio no 1,2 dan 3,
kaki no.1 depan masuk sumber suara dari R (right)
kaki no.2 depan masuk ke in R kit pam
kaki no.3 depan sambung ke ground
untuk potensio belakang sama saja hanya untuk bagian L (left)
jika misalnya terbalik arah volumenya, tinggal tukar saja untuk kaki 1 dan kaki
3


Feature:
=====================
Vokal bening dengan artikulasi yang jelas, staging hidup dan halus.
Latar belakang instrument yang transparant dengan stereo sparation sangat kuat.
Memiliki efisiensi hingga 90%, menjamin reproduksi suara berkualitas tinggi.
Juga dilengkapi perlindungan arus berlebih, suhu panas dan korsleting. Cocok
ditanamkan dalam speaker maupun dijadikan perangkat amplifier tersendiri
(standalone).
Perhatikan
Modul amplifier ini memiliki konfigurasi BTL, negatif speaker tidak boleh di
konek dengan ground.

Application:
=====================

- LCD TVs
- monitors,
- Laptop
- Portable Speakers
- Portable DVD players, game consoles
- Phone / speakerphone


Paket:
=====================

1 x PAM8610 DIGITAL POWER AMPLIFIER 2X15W STEREO HIGH POWER
