Detail PAM8610 2x15W CLASS D digital Stereo Hi-Fi Audio amplifier 2 Channel

1. perangkat amplifier ukuran mikro yang canggih.
2. Kualitas suara sangat bagus.
3. Dual channel stereo, output speaker 2 x 10W.
4. Desain super imut, ukuran: 30 X 25 mm sehingga mudah dipasang dalam berbagai produk digital.
5. Tegangan kerja 7V sampai dengan 13v dan disarankan 12V max 1 ampere (tegangan stabil), dan disarankan juga ditambah heatsink (modif).
Jika dari adaptor trafo out 12v ac, tegangan out dc bisa sampai 15v (tegangan keluar tidak stabil), jika memberikan tegangan tidak/ tanpa stabil berikan 9v. Untuk lebih jelas bisa dilihat pada gambar produk.

Cara Pasang Volume
Pake potensio stereo 50K, searah jarum jam kaki potensio no 1,2 dan 3,
kaki no.1 depan masuk sumber suara dari R (right)
kaki no.2 depan masuk ke in R kit pam
kaki no.3 depan sambung ke ground
untuk potensio belakang sama saja hanya untuk bagian L (left)
jika misalnya terbalik arah volumenya, tinggal tukar saja untuk kaki 1 dan kaki 3

Karakter suara :
Vokal bening dengan artikulasi yang jelas, staging hidup dan halus.
Latar belakang instrument yang transparant dengan stereo sparation sangat kuat.
Memiliki efisiensi hingga 90%, menjamin reproduksi suara berkualitas tinggi.
Juga dilengkapi perlindungan arus berlebih, suhu panas dan korsleting. Cocok ditanamkan dalam speaker maupun dijadikan perangkat amplifier tersendiri (standalone).
Perhatikan
Modul amplifier ini memiliki konfigurasi BTL, negatif speaker tidak boleh di konek dengan ground.


Catatan:
- Limit teg max 16.5V, jangan melebihi batas max tersebut yang dapat mengakibatkan module rusak
- Rekomendasi tegangan input 12V 3A
- Ukuran speaker saran 4-8" stereo
- Output audio jangan di short antar port ataupun di short / konek ke ground (2 kabel ke speaker R dan 2 kabel ke speaker L)
- Pastikan semua pemasangan sudah benar audio IN Out ataupun power IN.

Paket:
1 buah Board PAM8610 2x15W

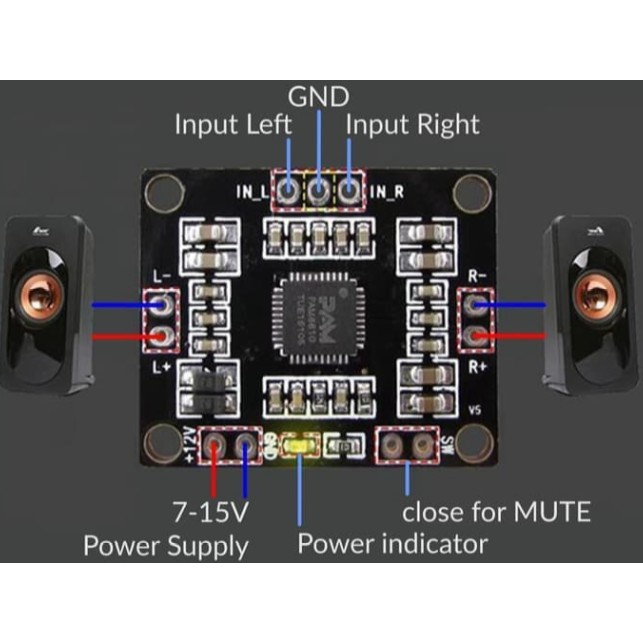

Gambar produk
