OTDR JOINWIT JW3302ET Fiber Optik Optical Time-Domain Reflectometer

Detail OTDR JOINWIT JW3302ET Fiber Optik Optical Time-Domain Reflectometer

Otomatis
Default alat ini adalah pengetesan otomatis, ketika menyala bisa langsung masuk ke pengetesan otomatis.
Pengetesan otomatis
1. Tekan tombol “Setting”
2. Pilih panjang gelombang pengetesan
3. Pilih Mode Pengetesan
4. Pilih Pengetesan Otomatis

Pengetesan Manual
Pengetesan manual adalah mode pengetesan profesional, untuk teknisi yang telah memiliki banyak pengalaman, biasanya lebih memilih pengetesan manual, teknisi bisa menyesuaikan dengan keadaan kabel optik menentukan konfigurasi pengetesan, dapat menghasilkan hasil tes yang lebih baik.
1. Tekan tombol “Setting”
2. Pilih mode pengetesan
3. Pilih “Average Test”
4. Pilih pengetesan yang sesuai
Parameter yang sesuai dengan keadaan, sehingga hasil tes lebih akurat.
Tekan tombol “Return” untuk menyimpan konfigurasi, bila parameter konfigurasi sudah sesuai baru menjalankan pengetesan.

Analisis kurva dan tabel kejadian
Penampilan kurva hasil pengetesan, di bawah kurva ditampilkan tabel analisa kejadian.

Analisa kurva
Pada saat pengetesan selesai, melalui gambar di samping menampilkan tombol-tombol yang tersedia, terhadap kurva hasil pengetesan dapat dijalankan operasi horizontal, vertikal dan pengecilan dan perbandingan lainnya.

Pada saat pengetesan selesai, melalui pilihan menu gambar di kanan, terhadap hasil gelombang pemeriksaan dapat mengoperasikan operasi vertikal, horizontal, pengecilan dan perbandingan nilai lainnya.

Visual Fault Locator
Tekan tombol power selama 2 detik kemudian masuk ke Layar Utama, tekan VFL untuk masuk ke modul VFL.

Power Meter
Setelah tekan tombol power selama 2 detik kemudian masuk ke Layar antarmuka Utama, tekan “OPM” untuk masuk ke modul OPM.

Light Source
Tekan tombol power selama 2 detik kemudian masuk ke layar antarmuka utama, tekan “LS” untuk masuk ke modul LS.

konektor sambungan di alat
OTDR seri ini memiliki konektor optik yang bisa ditukar, pada saat penggunaan harus menjaga kebersihan ujung konektor. Ketika alat ini tidak dapat menampilkan kurva pengetesan yang normal, atau hasil pengetesan tidak akurat, di awal harus mencoba membersihkan konektor.
Pada saat membersihkan, Fungsi VFL dan OTDR harus dalam keadaan non-aktif. Putar sambungan, gunakan tisue khusus atau kapas batangan yang telah dibasahi dengan alkohol untuk mengelap ujung dari sambungan. Dan juga, saat penggunaan normal alat ini, harap menutup kembali penutup debu, dan juga harus menjaga kebersihan dari debu.

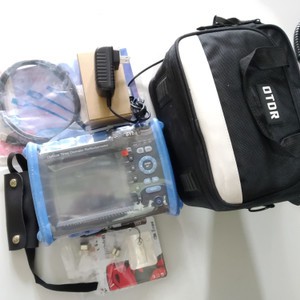

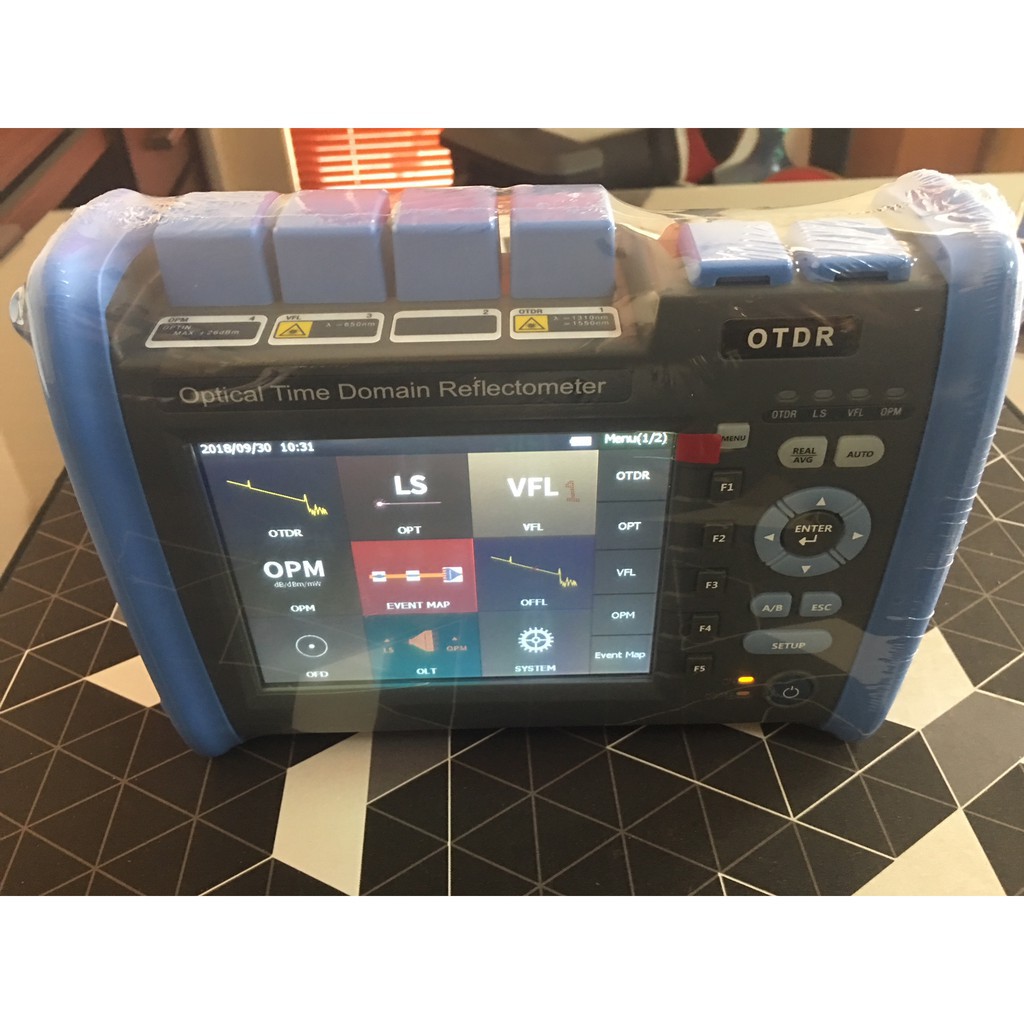

Gambar produk
