Detail [NET-9004] MODUL SMART REMOTE CONTROL DAN RECEIVER 433MHZ ARDUINO RASPBERRY PI

HARAP BACA DESKRIPSI
barang yang kami jual sudah melalui QC pabrik untuk jaminan kualitas dan fungsi.
tidak ada garansi untuk barang yang kami jual, kecuali kesalahan kirim barang atau kekurangan barang dapat diselesaikan melalui diskusi.
membeli berarti setuju dengan ketentuan ini.

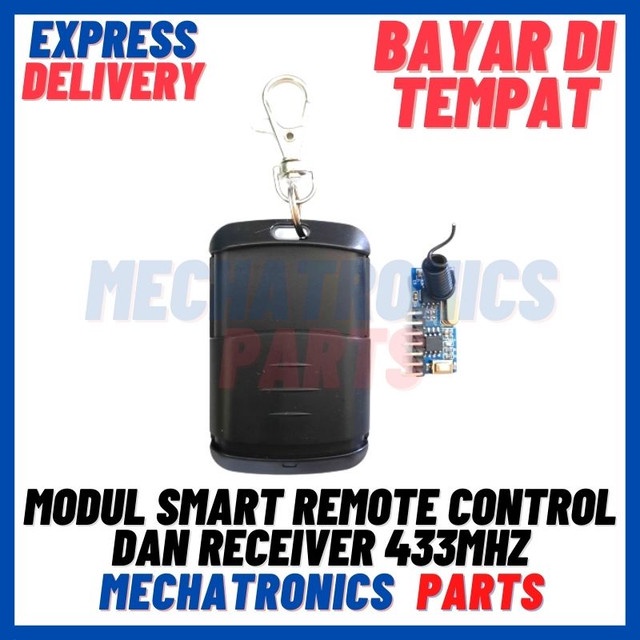

Isi paket:

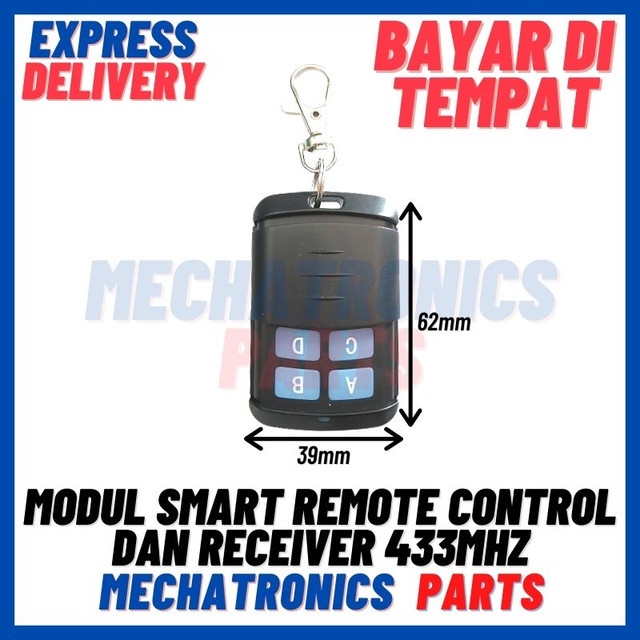

1 buah Smart Remote Control 4 Tombol Freq 433MHz

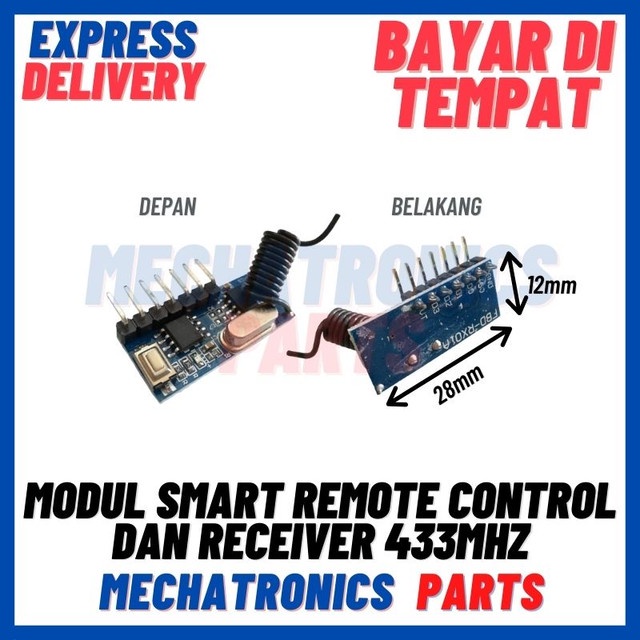

1 buah Smart Receiver Module 433MHz
Remote sudah termasuk baterai CR2032 yang umum dipasaran

Spesifikasi Remote:
Baterai Remote: 3V (Lithium CR2032)
Konsumsi Arus Remote: <10mA
Frekuensi transmisi: 433 MHz
Jarak transmisi: 10-30m
Jumlah tombol: 4

Definisi Pin:
Pin---Nama---Fungsi
3V-5V --- Positive power
GND --- Negative power
D0 --- Data output
D1 --- Data output
D2 --- Data output
D3 --- Data output
VT --- Output status indication

Cara kerja:
Tombol remote ada 4pcs, masing-masing berhubungan dengan port D0, D1, D2, D3. Jika salah satu tombol pada remote ditekan, port yang bersangkutan akan menghasilkan sinyal high atau low tergantung setting mode receivernya.

3 buah Mode Receiver:
Momentary, Toggle, dan Latch
Momentary: seperti tombol bel
Toggle: seperti saklar lampu
Latch: jika A ditekan maka hanya pin D1 akan ON dan yang lain OFF. jika B maka hanya D0 ON dan yg lain OFF.

Cara Program:
1. tekan tombol putih 8x untuk hapus / reset memory receiver
2. Mode: Momentary tekan tombol putih 1x , tunggu led menyala lalu tekan tombol di Remote nya sampai led kedip2
3. Mode: Toggle tekan tombol putih 2x , tunggu led menyala lalu tekan tombol di Remote nya sampai led kedip2
4. Mode: Latch tekan tombol putih 3x , tunggu led menyala lalu tekan tombol di Remote nya sampai led kedip2

setiap mengganti mode Receiver, harus direset dulu seperti pada No. 1.

*PERHATIAN


Foto produk dan produk asli bisa berbeda, tergantung stok.
Tetapi secara fungsi tetap sama, membeli berarti setuju dengan ketentuan tersebut.
