MP2307 MINI 360 3A DC-DC Buck Step Down Converter Module LM2596

Detail MP2307 MINI 360 3A DC-DC Buck Step Down Converter Module LM2596

Menjadikannya salah satu buck regulator yang sangat cocok untuk project yg memerlukan tempat yang ringkas dan ringan, seperti RC Planes/Helikopter dll

Spesifikasi:
Model Name: 2A Mini 360 (ultra-small size DC-DC step-down synchronous rectification module)
Module Properties: non-isolated buck
Rectifier mode: synchronous rectification
Input voltage: 4.75V-23V
Output voltage: 1.0V-17V
Output Current: Peak 3A, long 1.8A
Conversion efficiency: 96% (maximum)
Switching Frequency: 340KHz
Output ripple: 30mV (no load)
Load regulation: 0.5%
Voltage regulation: 2.5%
Working temperature: -40 to + 85
External dimensions: 18mm x 11mm x 5mm

Filtur:
- Regulator ini tidak akan bekerja bila tegangan input kurang dari 4.75v
- Dan akan mengalami kerusakan total, bila diberi tegangan input lebih dari 23v
- Komponen utama IC MP2307ON dengan efisiensi max 96%
- Pengaturan voltase dan arus melalui trimpot yang berwarna silver dengan tanda plus (+) dengan menggunakan obeng bunga

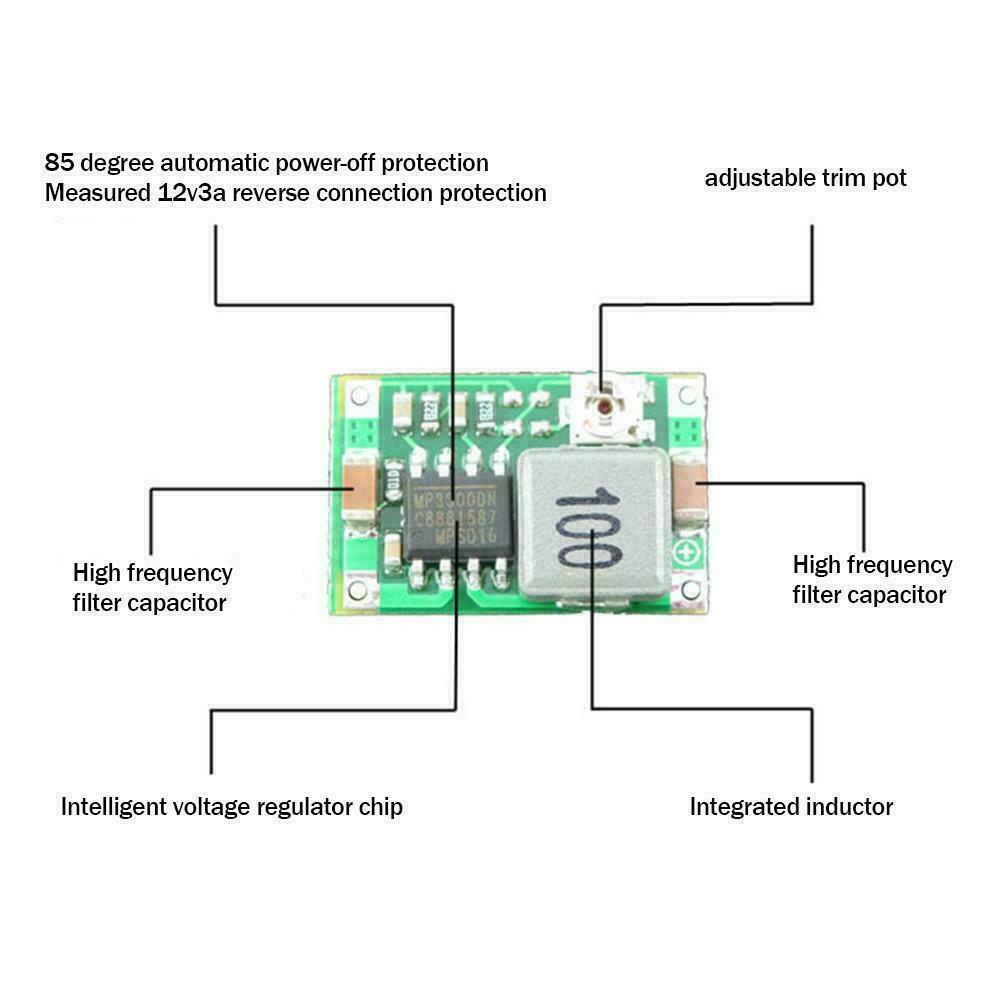

Gambar produk
