MP2307 Micro Step Down Converter DC to DC 3A Mini 360 Modul Penurun Tegangan Voltase

Detail MP2307 Micro Step Down Converter DC to DC 3A Mini 360 Modul Penurun Tegangan Voltase

Micro Step Down Super Mini 360 ini adalah versi terkecil dari abang-abangnya LM2596

Berukuran hanya 17x11x3.8mm dan berbasis chip MP2307ON

Menjadikannya salah satu buck regulator yang sangat cocok untuk project yg memerlukan tempat yang ringkas dan ringan, seperti RC Planes/Helikopter dll

++ Kegunaan produk :
- DIY charger smartphone
- Step down mini kit robot arduino
- Penurun Tegangan dan penstabil Tegangan sederhana.

**Spesifikasi:
Type: Step Down/Buck Regulator
Tegangan Input: 4.75-23v DC
Tegangan Output: 1-17v DC
Arus Input: max 2.3A
Arus Output : max 3A (Continuous 1.8A)
Max Power Output: 15 W
Konsumsi: 12 mA (tanpa beban)
Efisiensi: < 96%
Frek Switching: 340 kHz
Output Ripple: 30mV (no load)
Temperatur kerja: -40 s/d 85 C
Ukuran: 17x11x3.8mm

**Catatan:
- Regulator ini tidak akan bekerja bila tegangan input kurang dari 4.75v
- Dan akan mengalami kerusakan total, bila diberi tegangan input lebih dari 23v
- Komponen utama IC MP2307ON dengan efisiensi max 96%
- Pengaturan voltase dan arus melalui trimpot yang berwarna silver dengan tanda plus (+) dengan menggunakan obeng bunga.

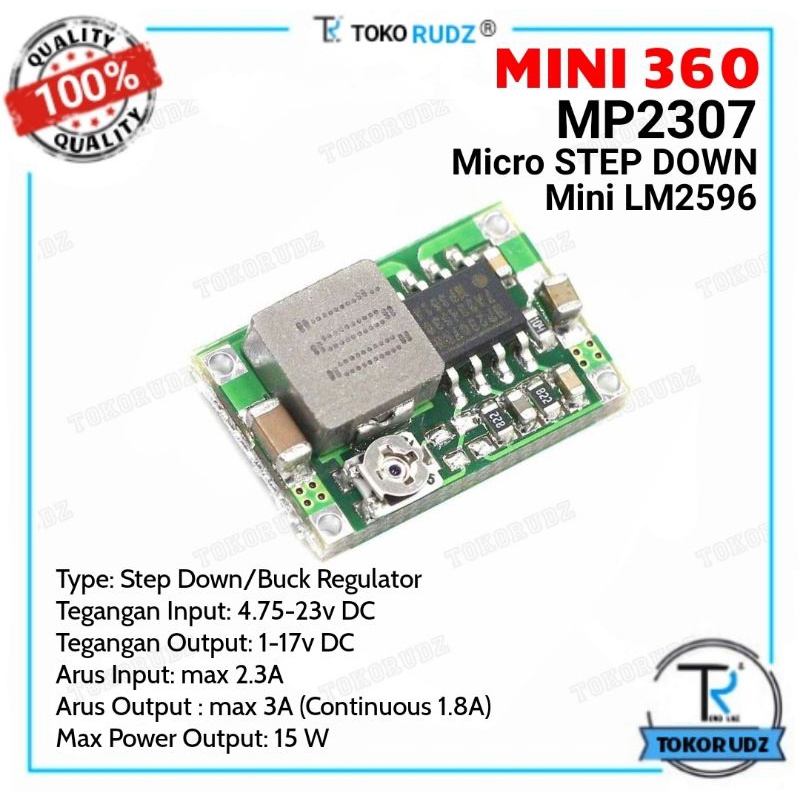

Gambar produk
