Motor Speed Control Light Dimmer Adjustable PWM DC 9 - 60V 20A

Detail Motor Speed Control Light Dimmer Adjustable PWM DC 9 - 60V 20A

Modul ini berfungsi untuk mengendalikan kecepatan motor DC atau sebagai dimmer redup terang lampu DC. Untuk pengatur kecepatan anda dapat memutar knob yang sudah tersambung pada modul. Putar kanan makin cepat, putar kiri makin lambat. Ada 2 variasi yaitu yang bisa diatur arah putarannya dengan cara menekan saklar, kemudian variasi searah saja. Disini khusus untuk dimmer lampu gunakan yang searah saja, dikarenakan lampu dc hanya dapat menerima tegangan sesuai spesifikasi saja, bila terbalik nanti lampu bisa rusak.

Tegangan masukan: DC 9V - 60V
Arus keluaran maksimal: 20 A
Arus keluaran kontinu: 18 A
Frekuensi PWM: 25 KHz
Kecepatan pengaturan PWM: 0% -100%
Penyesuaian kecepatan: Potensiometer
Tegangan Keluaran: Linear tanpa beban

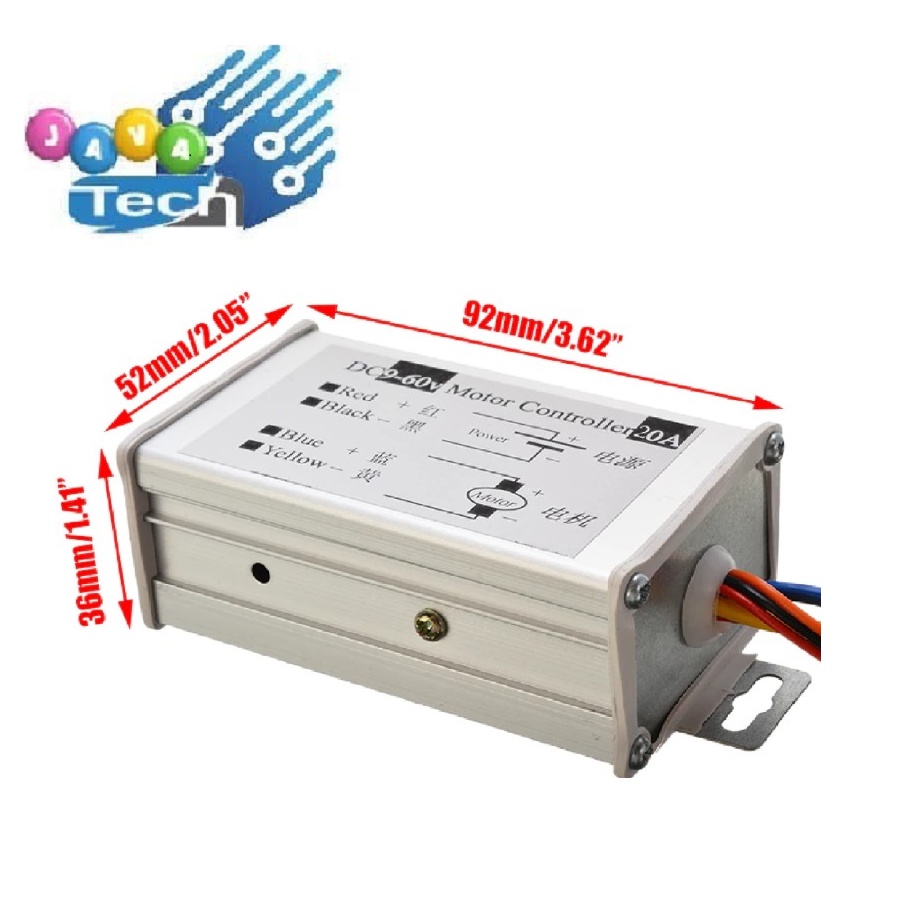

Ukuran (L * W * H): 90 x 50 x 35 mm
Panjang Kabel: 130 mm

Aplikasi:
1.Kendali motor DC (atau beban DC) dalam 20A.
2.Box modul terbuat dari logam dan ada label kabel, sangat mudah dalam instalasi dan penggunaan.

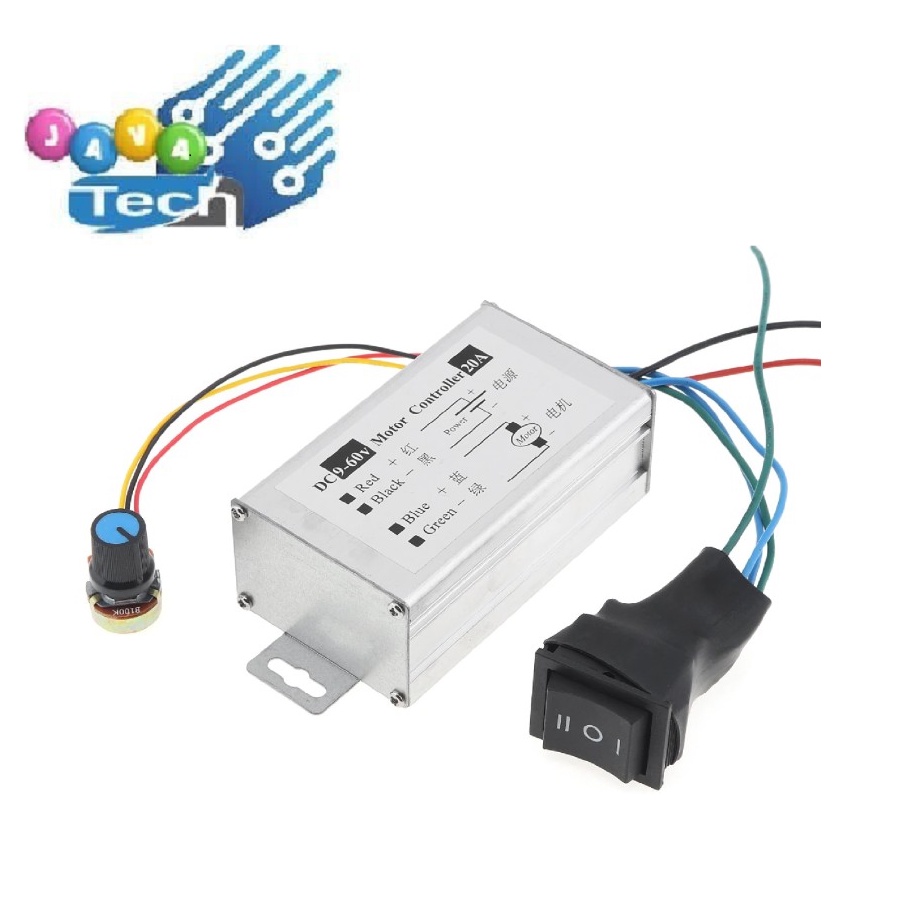

3.Potensiometer pengatur kecepatan dan saklar pengatur arah putaran ( tergantung variasi produk yang anda pilih).

Instalasi dan pengoperasian:
- Pastikan kondisi saat pemasangan dalam keadaan mati.
- Pada saat sudah dalam kondisi hidup, jangan menghubungkan 2 kabel keluaran yang ke beban, karena dapat merusak modul.

1. Hubungkan kabel sesuai pada label modul atau cek pada foto kami samakan dengan warnanya
2. Hidupkan power supply anda.
3. Atur kecepatan atau redup terang dengan mengatur knob potensiometer. Bila anda memilih variasi yang ada saklar arah bisa anda atur putarannya dengan menekan pada posisi I atau II

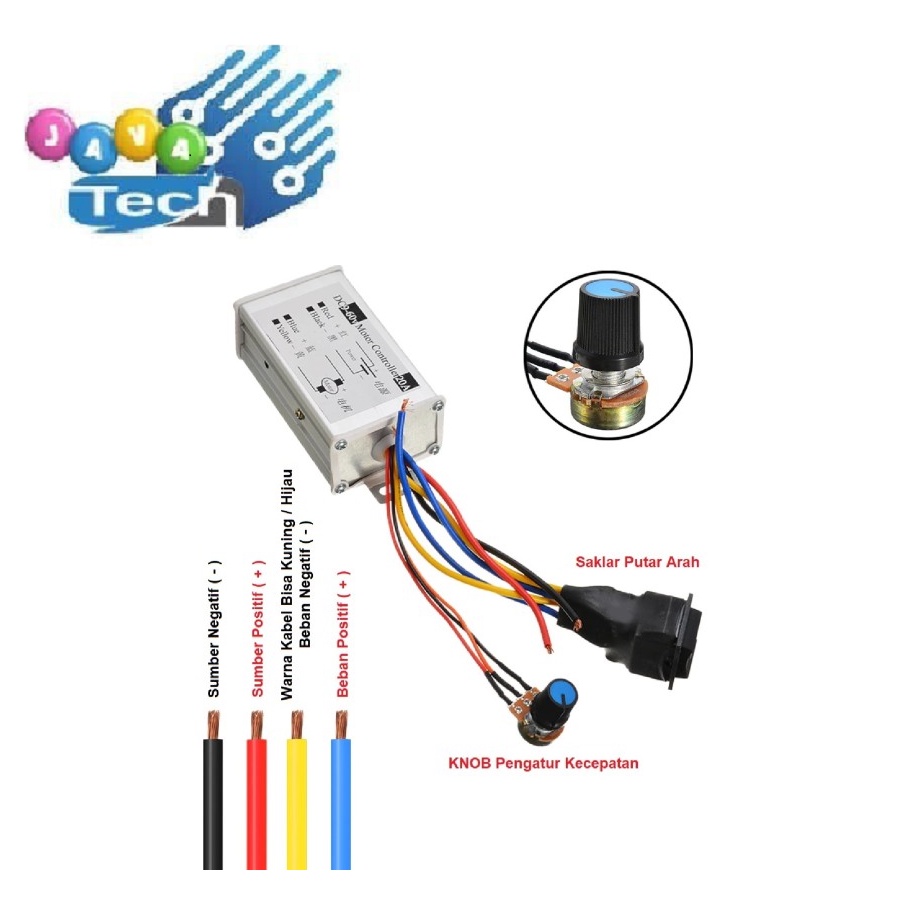

Penyambungan:
1. Kabel Merah: Sumber positif power supply +
2. Kabel Hitam: Sumber negatif power supply -
3. Kabel Biru: Beban Motor/Lampu +
4. Kabel Hijau/Kuning: Beban Motor/Lampu -

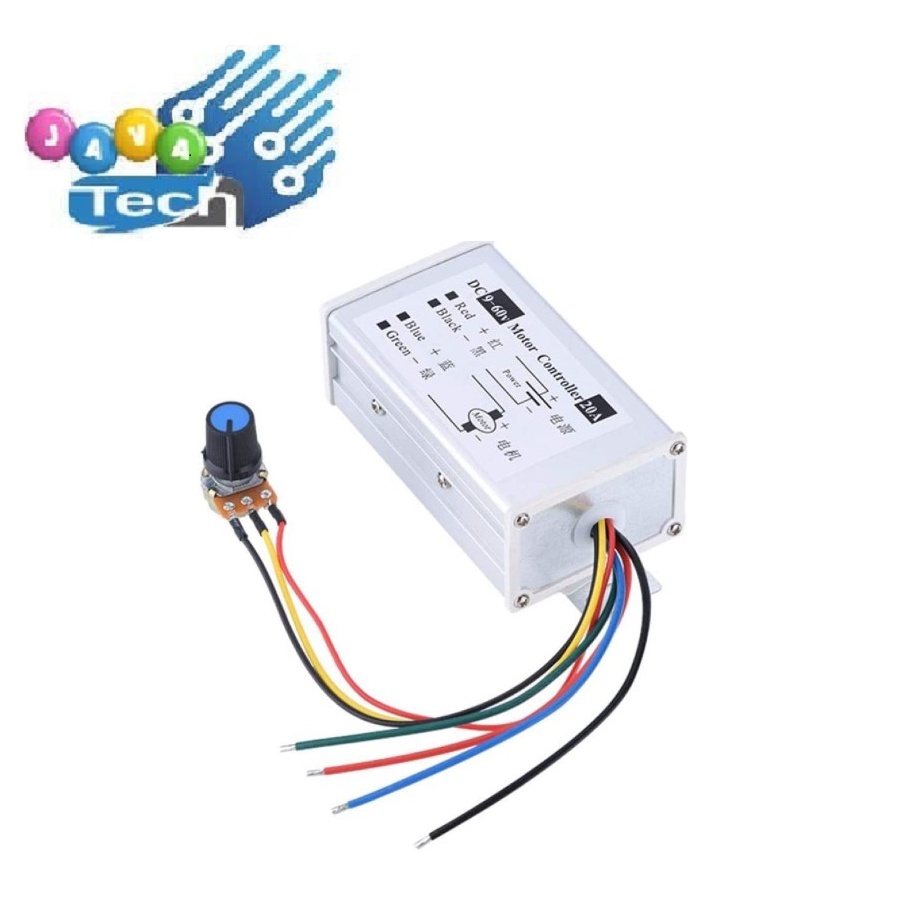

Gambar produk
