MODULE ADAPTER FTDI GOLD

Detail MODULE ADAPTER FTDI GOLD

Ready stok
Langsung d order aja...

Detail produk dari Diymore Kabel Adaptor Seri Jumper FT232 FT232BL FT232RL FTDI USB 2.0 Ke TTL UNTUK Arduino Suport Win10 5V 3.3V
Menggunakan chip industri FT232BL, EEPRON eksternal (93C46) lebih stabil
Dukungan untuk Windows 10
Mendukung tiga mode sumber daya listrik: 5V sumber daya listrik eksternal; 3.3V sumber daya listrik eksternal; Oleh sumber daya listrik eksternal (membutuhkan 3.3V-5V)
Dengan tiga LED: TXD LED, RXD LED, POWER LED
GND, RXD, TXD, 3V3, 5V: Dikutip dengan jarum lengkung
Fungsi lain PIN: bantalan CTS yang dipesan, RTS
Dengan 500MA pemulihan diri sekering terbalik tidak membakar

Keterangan:
Tertanam perangkat FTDI IC baru dan asli 'FT232BL', yang menangani semua sinyal dan protokol USB. Tingkat TTL + 5V dan + 3.3V desain yang dapat disesuaikan, dan menarik daya langsung dari PC/laptop anda melalui koneksi USB, tidak perlu adaptor daya eksternal
Dirancang untuk digunakan untuk proyek elektronik USB ke TTL, mudah disambungkan ke MCU atau Raspberry Pi Anda. Status LED untuk TX,RX,USB yang dapat menampilkan status adaptor serial dan aktivitas data secara sekilas
Mendukung Windows 2000, XP, Vista, Windows 7,8,10, Mac OS 9, Mac OS X & Linux dan OS di atas, Linux dan Mac OS akan menginstal driver FTDI secara otomatis, tetapi tidak kompatibel dengan OS Chrome.
USB ke adaptor serial dilihat sebagai port COM oleh komputer/laptop anda, dan tersedia untuk digunakan oleh program apa pun yang mengakses port COM.

Fitur:
Alat ini berfungsi dengan baik untuk pemrograman mikrokontroler seperti Arduino, boarduino, bare Duino, Raspberry Pi, ESP8266, micro minimOSD, dan Atmel Xmega Xplained, Atmega328 mini pro, atau yang lain yang dapat diprogram melalui serial
Setelah menginstal driver, adaptor FTDI TTL ini akan mensimulasikan port COM di komputer/laptop anda.
Melalui port COM simulasi ini, Anda dapat berkomunikasi atau memprogram dengan berbagai perangkat keras atau MCU, seperti untuk papan Arduino, Raspberry Pi, ESP8266, router dan sebagainya.

Spesifikasi:
Chip utama: FTDI FT232BL
Definisi Pin: CTS,RTS,RXD,TXD,GND,VCC
Keluaran VCC: 3.3V atau 5V
Antarmuka USB: 2.0
Dengan 500MA pemulihan diri sekering terbalik melakukan perlindungan
Kecepatan maksimum: 921600bps

Daftar sistem yang didukung
Windows xp,7,8,10
Ubuntu 11.10, kernel manggung-19
Mac OS X 10.3 hingga 10.8 (32 & 64 bit)
Mac OS X 10.9 dan di atasnya (64 bit)

Petunjuk penggunaan: (contoh MCU)
GND: sambungkan ke GND
RXD: sambungkan ke MCU.TX (aliran sinyal: MCU.TX >> FT232 >> PC.RX)
TXD: sambungkan ke MCU.RX (aliran sinyal: MCU.RX << FT232 << PC.TX)
3V3/5V: Output 3.3V atau 5V (modul didukung oleh USB, topi jumper: ke 3.3V atau 5V)
RTS: sambungkan ke MCU.CTS (arah aliran sinyal: MCU.CTS << PC.RTS)
CTS: sambungkan ke MCU.RTS (aliran sinyal: MCU.RTS >> FT232 >> PC.CTS)

Paket termasuk:
1 X FTDI FT232BL USB ke TTL Adapter dengan 5Pin Dupont Line

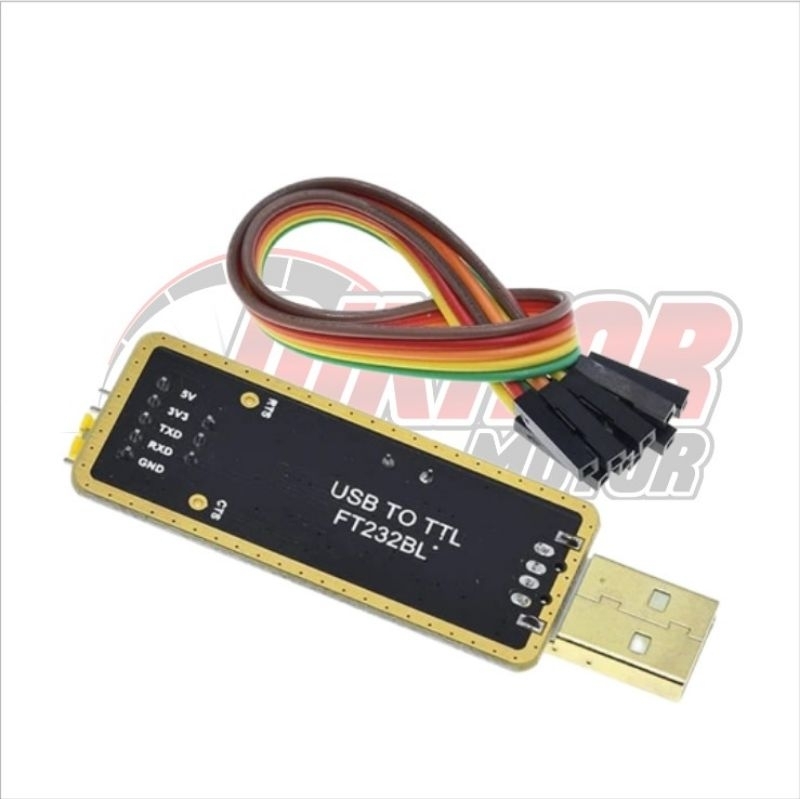

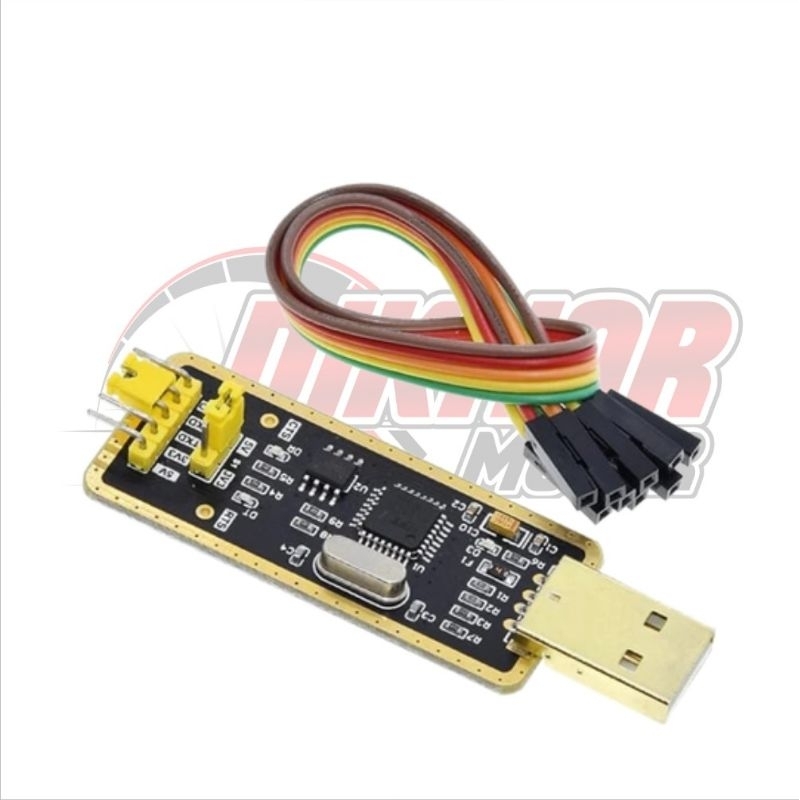

Gambar produk
