Detail Modul XL4005 DC-DC Step Down Pengganti LM2596
Deskripsi Modul XL4005 DC-DC Step Down Pengganti LM2596 XL-4015 Step Down Adjust Volt 4-38V Heatsink to 1.25-36V max. 5A 75W
Spesifikasi produk: -) Tipe : Step Down -) Tegangan & Arus Input : 4-38 Volt & max. 4A -) Tegangan & Arus Output : 1.25-36 Volt & max. 5A (Adjustable) -) Power Output : max. 75W -) Konsumsi : 18 mA (tanpa beban) -) Konversi Efisiensi : < 96% -) Frekuensi Switching : 180 kHz -) Suhu operasi : -40 - 85 derajat Celcius -) Dimensi : 54*23*18 mm
Fitur produk. -) Driver ini tidak akan bekerja bila TEGANGAN INPUT dimasukkan kurang dari 4 Volt ( < 4V ) -) Driver ini akan mengalami kerusakan permanen, bila TEGANGAN INPUT dimasukkan lebih dari 38 Volt ( > 38V) -) Driver ini digunakan untuk menurunkan tegangan listrik dari 4-38V menjadi 1.25-36V dan menaikan KUAT ARUS dari 4A menjadi 5A. -) Driver ini dibangun dengan MOSFET XL4015E, yang EFISIENSI-nya mencapai 96%. -) Driver ini terdapat 1 POTENSIOMETER (komponen yang berwarna biru, disertai paku minus), yang digunakan untu mengatur besarnya VOLTASE -) Bila ARUS OUTPUT mencapai 3A atau DAYA OUTPUT mencapai 50W, harus dipasang HEATSINK. Disarankan MODUL mengaliri ARUS Output sebesar 4.5A. -) ketika MODUL bekerja hingga SUHU OPERASI melebihi 85 derajat Celsius, maka modul akan SHUT DOWN otomatis, bukan JEBOL atau RUSAK. -) Pasang DIODA 5A di bagian port INPUT, untuk mendapatkan PROTEKSI khusus untuk POLARITAS TERBALIK.

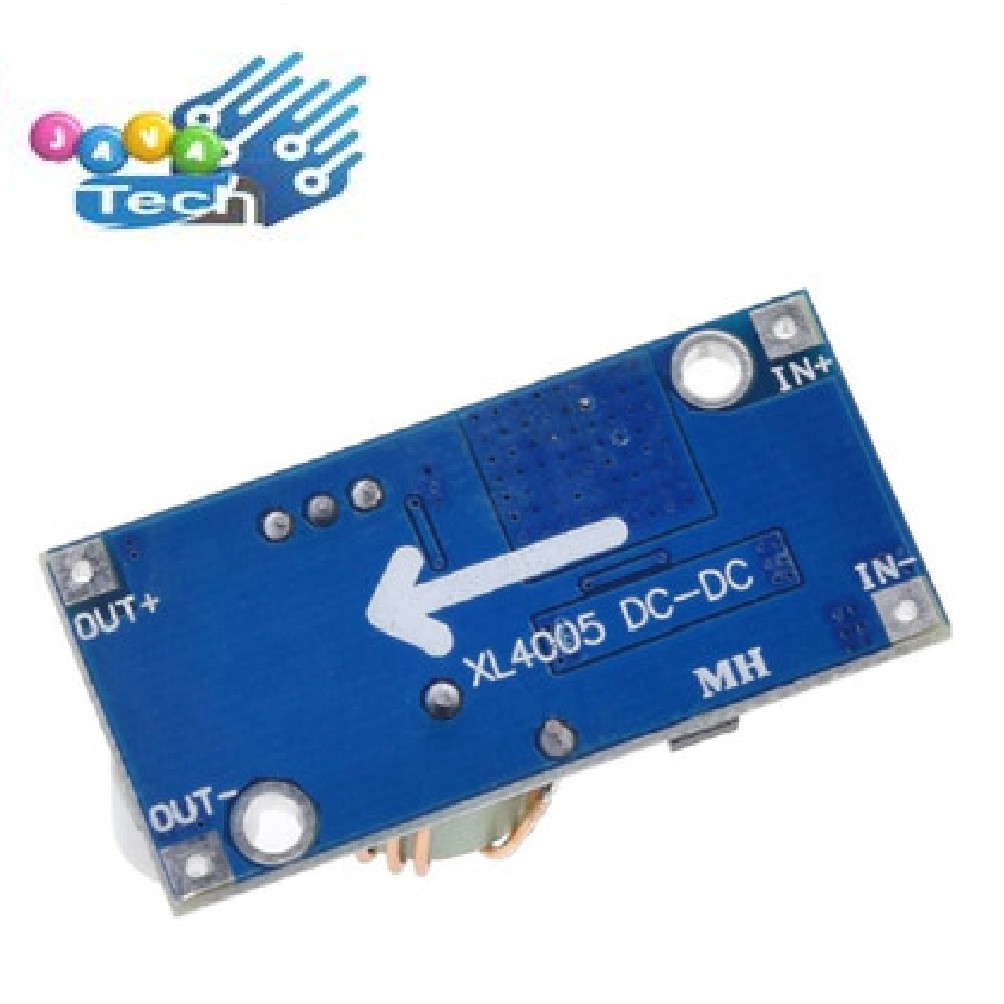

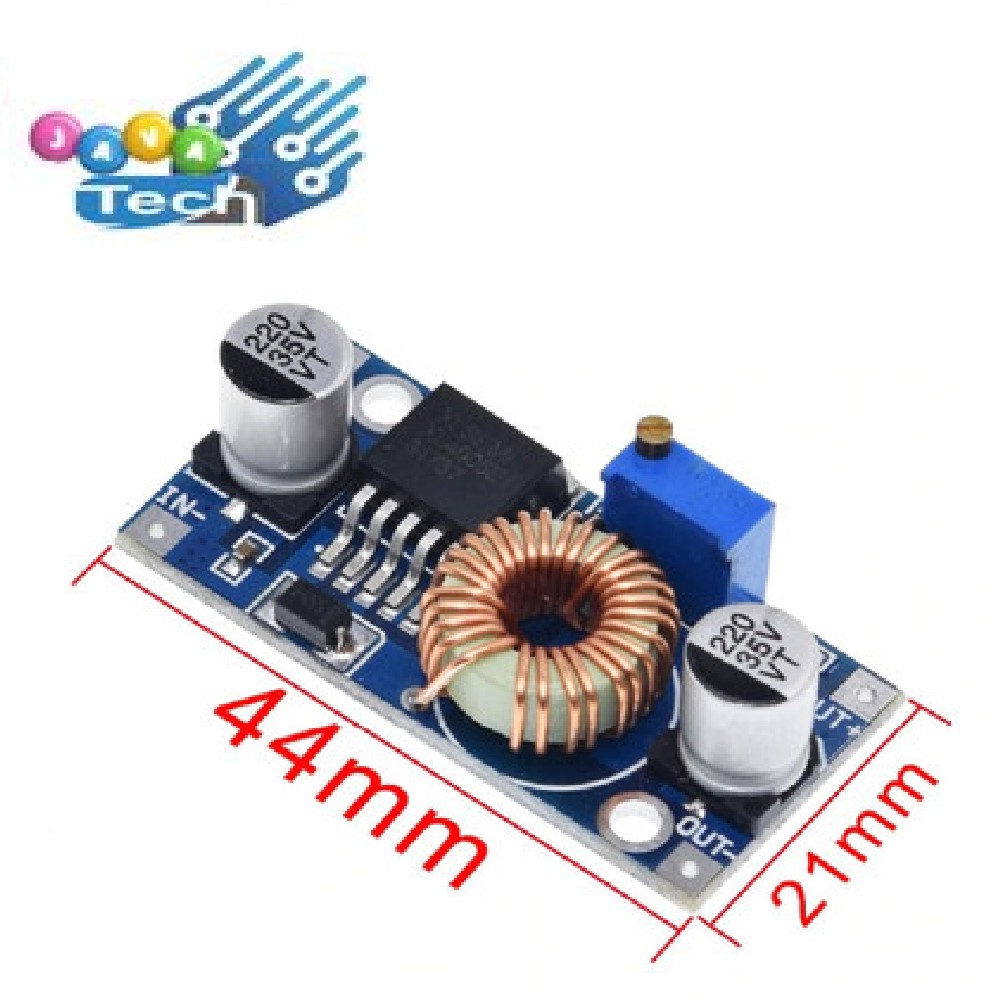

Gambar produk
