Detail Modul XH-M609 LVD Low Voltage Disconnect Proteksi Over Discharge
Low Voltage Disconnect/LVD berfungsi untuk menjaga agar baterai tidak Over Discharger/kosong tegangan terlalu rendah yang akan mengakibatkan baterai rusak. Tegangan proteksi bisa di sesuaikan dengan setting yang dikehendaki.Spesifikasi :
Model : XH - M609
Power supply voltage : 12 V- 36 V battery
Output voltage : Equal to power supply voltage
Control precision : 0.1 V
Power consumption : Less than 1.5 W
Scope of application : Various storage batteries, lithium batteries

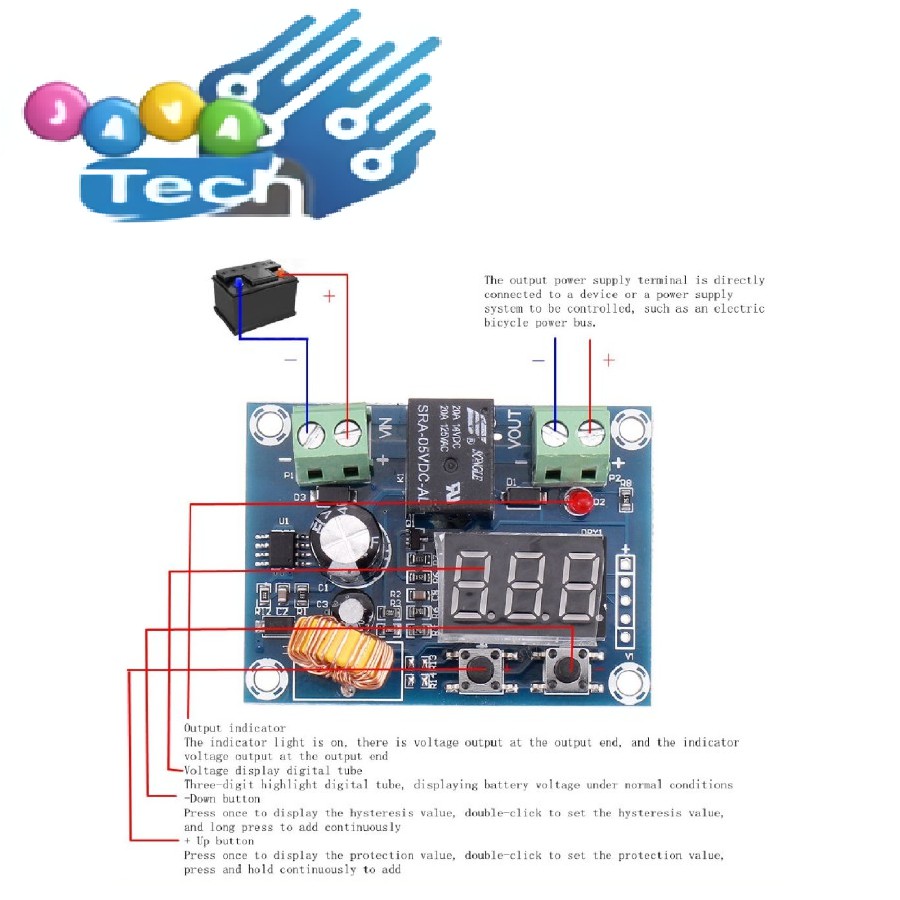

Cara pengoperasian :

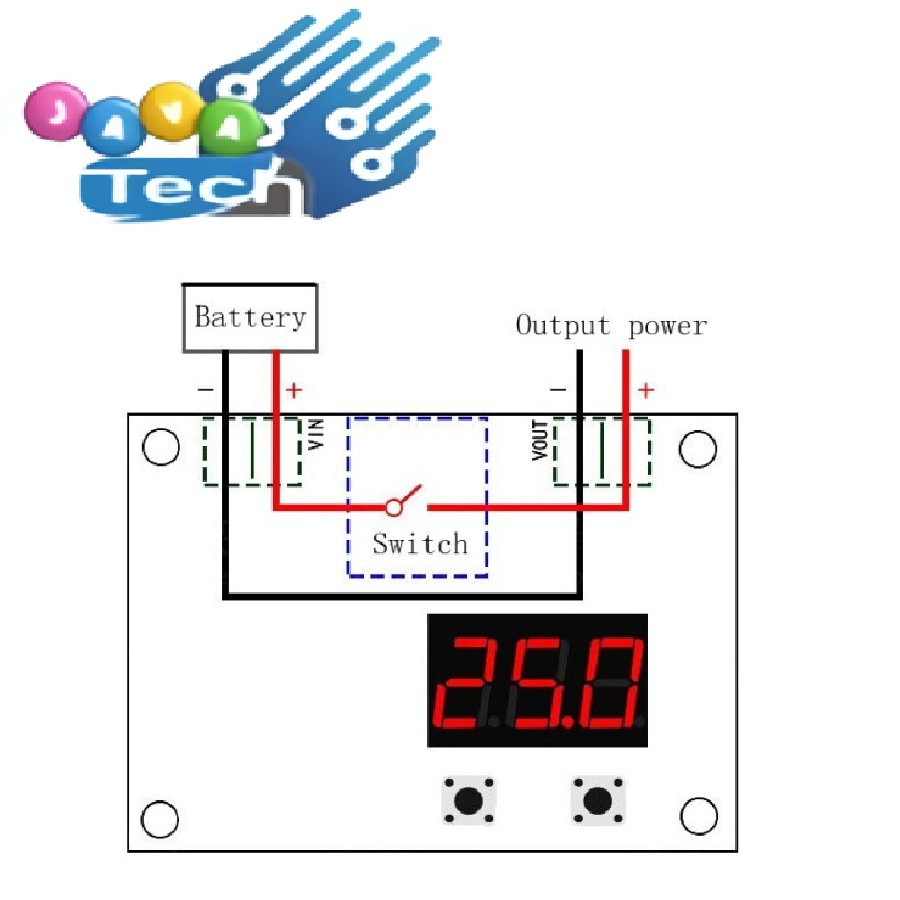

1. Nyalakan alat dengan mesasukkan tegangan pada pin input dengan range baterai 12V- 36V. Posisi awal tegangan proteksi cut off berada pada posisi 12V (tekan tombol kiri 1 kali) dan nilai histeris atau auto on 2V (tekan tombol kanan 1 kali).
2. Tekan 1x tombol sebelah kiri untuk setting cut off saat baterai low default 12V setelah itu tekan 2x maka titik akan berkedip, kemudian atur nilai tegangan dengan menekan tombol kiri untuk menambah dan tombol kanan untuk mengurangi. Biarkan sesaat (5 detik ) maka nilai LVD akan tersimpan. Misal LVD diisi 12V maka saat baterai drop di 12V maka load beban akan off.
3. Tekan 1x sebelah kanan maka akan muncul nilai histerisis auto on yaitu nilai selisih diatas LVD, dimana beban akan menyala kembali dijumlahkan dari nilai cut off. Atur nilai auto on nya dengan menekan tombol tombol kanan 1x kemudian tekan 2x sampai titik berkedip, setelah itu tekan tombol kiri untuk tambah, tombol kanan untuk mengurangi nilai selisih voltase yang di inginkan, biarkan sesaat 5detik maka nilai akan tersimpan. Misal LVD setting 12V dan auto on load di isi 0.7 maka load akan menyala saat tegangan baterai 12.7 volt.
4. Nilai yang sudah tersimpan tidak akan hilang walau input baterai dilepas karena akan tersimpan di memory . nilai akan bisa di ubah saat di seting lagi / setting ulang.
5. Cara Reset yaitu sebelum modul dihidupkan tekan 2 tombol bersamaan kemudian beri tegangan pada pin input tunggu sebentar sekitar 5 detik dan lepas tombol.

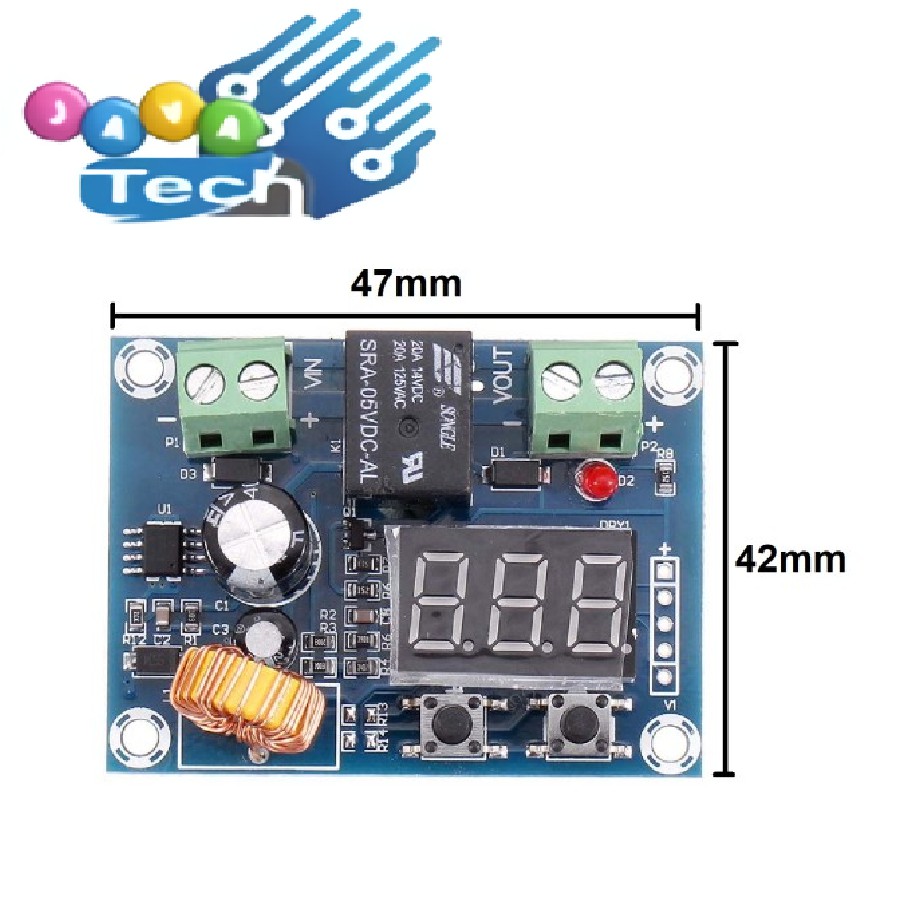

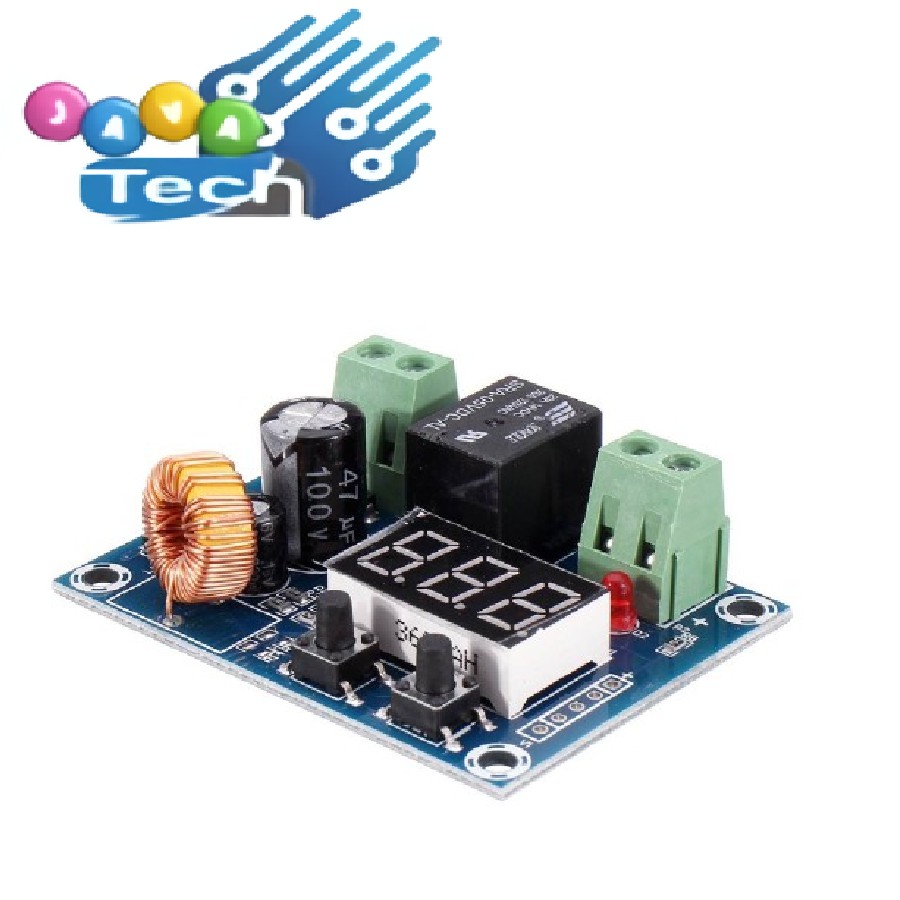

Gambar produk
