Modul XH-M603 12-24V Battery Charge & Protection Control Board

Detail Modul XH-M603 12-24V Battery Charge & Protection Control Board

1. Model: XH-M603
2. Tegangan Masukan: DC 10-30V
3. Tampilan Presisi: 0.1V
4. Kontrol Presisi: 0.1V
5. Output Type: langsung keluaran
6. Toleransi Tegangan: ± 0.1V
7. Bidang Aplikasi: Baterai penyimpanan 12-24V (Berlaku untuk sel surya, baterai energi baru, baterai timbal-asam, baterai nikel-kadmium, baterai hidrida logam nikel, baterai lithium-ion, baterai polimer, baterai Mobil, baterai mobil listrik )
8. Perlu terhubung ke baterai, atau tidak akan ditampilkan.
9. Ukuran: 82 x 58 x 18mm

Fitur:

1. Koneksi sirkuit kontrol otomatis
2. Pengisian otomatis dan matikan
3. Pemantau tegangan real-time
4. Pengaturan Auto save
5. ST core chip
6. LM2596 switch voltage regulator
Menggunakan metode:

1. Tetapkan Tegangan Awal: dalam keadaan tegangan tampilan normal, tekan tombol akan menampilkan tegangan pengisian mulai; tekan lama untuk 3s tabung digital akan berkedip: Anda dapat memulai atau menghentikan tombol untuk mengatur mulai naik nilai tegangan.

2. Set Stop Voltage: dalam keadaan tegangan tampilan normal, tekan tombol akan menampilkan tegangan biaya stop, tekan lama tombol untuk 3s tabung digital akan berkedip, Anda dapat memulai atau menghentikan tombol untuk menetapkan nilai tegangan pengisian stop.

3. Reset Pabrik: dalam keadaan hidup tekan tombol start / stop pada saat yang sama, tabung digital akan menampilkan 888, yang mewakili pengaturan pengaturan ulang pabrik.

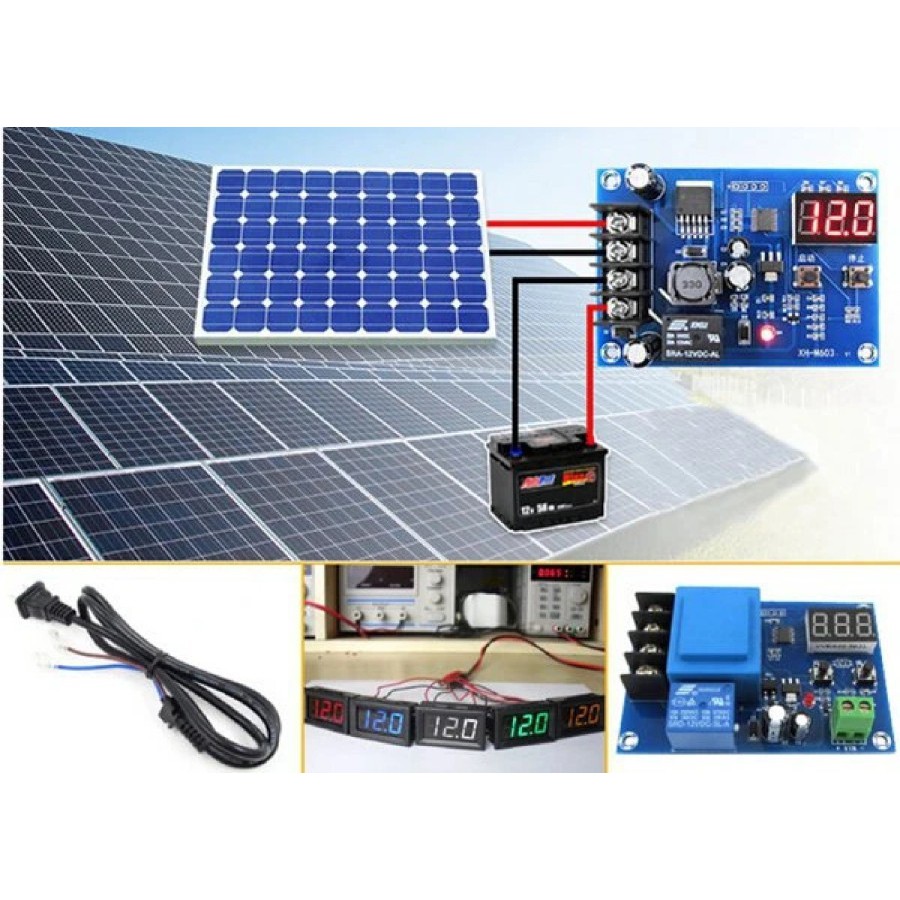

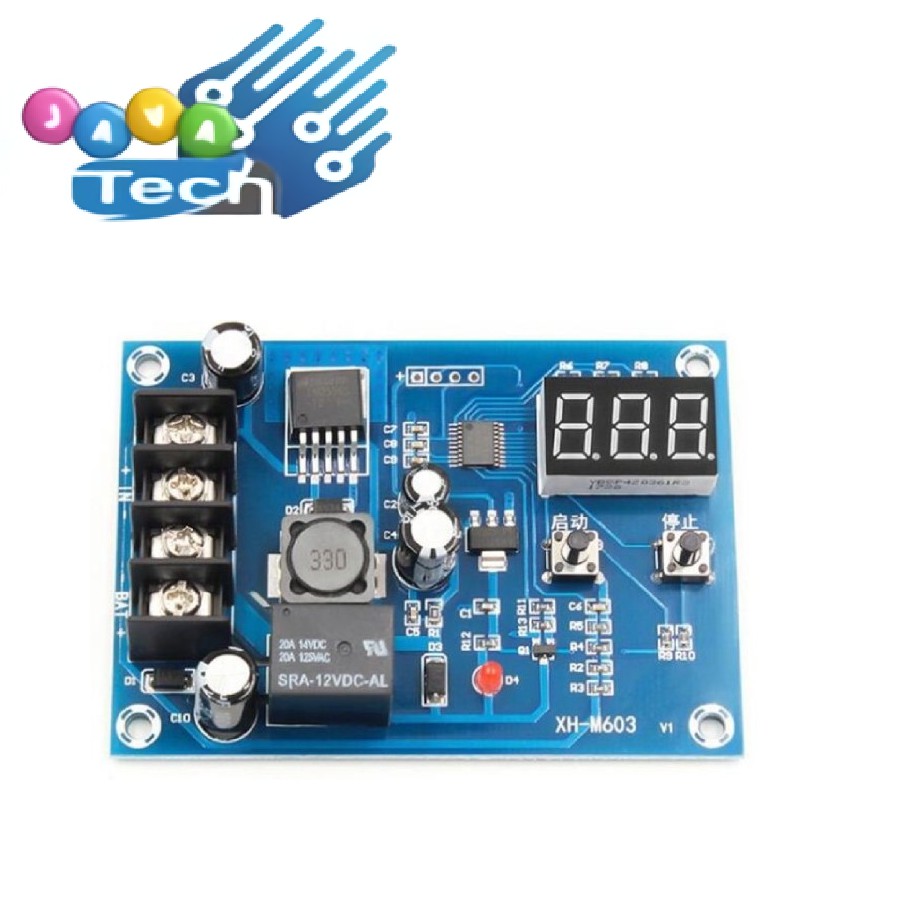

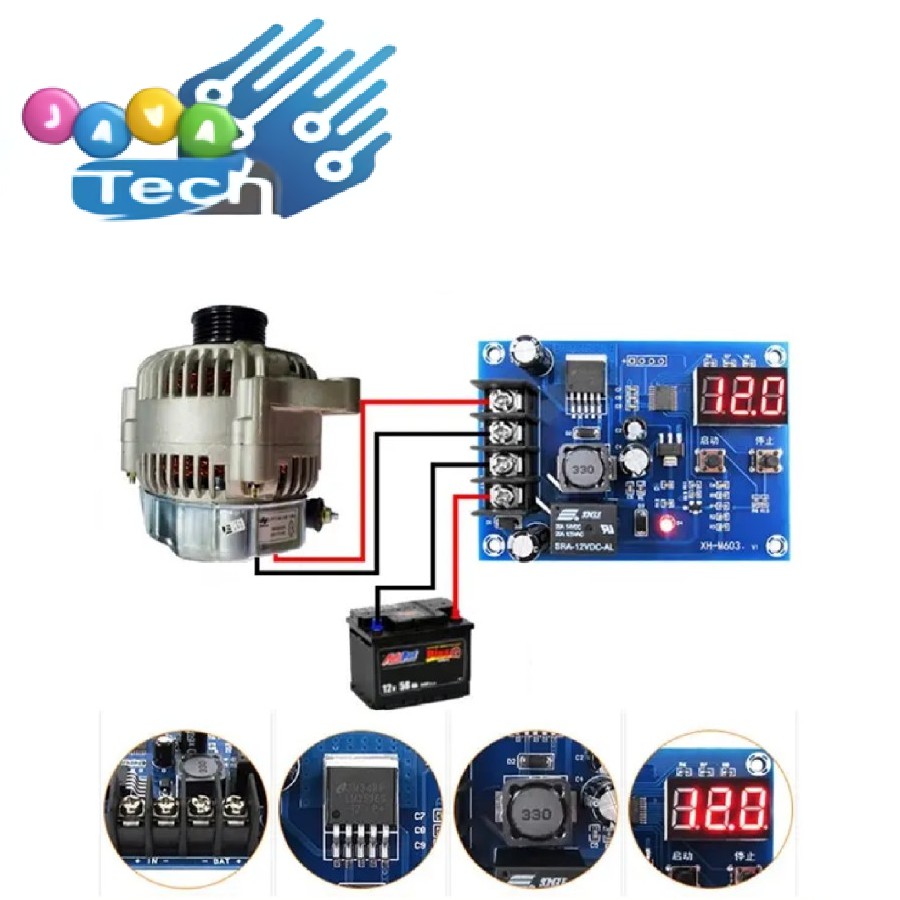

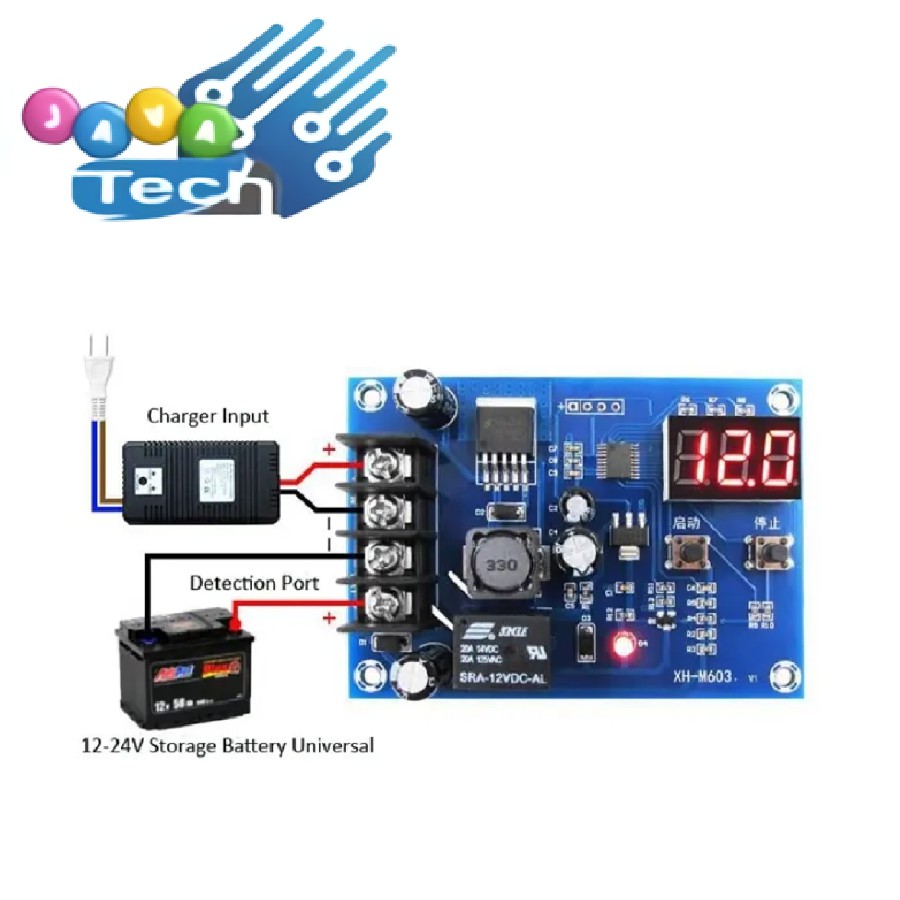

Gambar produk
