Detail MODUL STEP UP XL6009 ADJUSTABLE DC-DC BOOSTER MENAIKAN TEGANGAN

READY!!
Input: DC 3.5V s/d 18V
Pastikan tegangan output **HARUS** lebih besar dari tegangan input

Output: Bisa distel dari DC 4V s/d 24V
Untuk menaikkan tegangan, putarlah potensio nya dengan obeng minus searah jarum jam sehingga tegangan output naik. Gunakan multimeter pada bagian output untuk membaca tegangan output yang diinginkan.

Arus input: Max 4A
Untuk penggunaan jangka waktu lama disarankan untuk menggunakan arus kurang dari 2A dan menggunakan tambahan heatsink

Arus output: dihitung berdasarkan rumus berikut ini
Vin x Iin x Efisiensi = Vout x Iout

Ventilasi dan pendinginan yang baik akan meningkatkan efisiensi arus output.

Ukuran: 43x30x12 mm

==================

Koneksi kabel langsung disolder pada bagian input dan output.

PERHATIAN:
1. Perhatikan tanda + dan -, jangan sampai terbalik. Jika terbalik akan merusak modul
2. Tegangan output tidak boleh lebih besar dari 3x tegangan input (Vout < 3*Vin)
3. Jangan pernah mencoba untuk menjadikannya regulator step down dengan memutar potensio berlawanan arah jarum jam, karena akan merusak modul ini

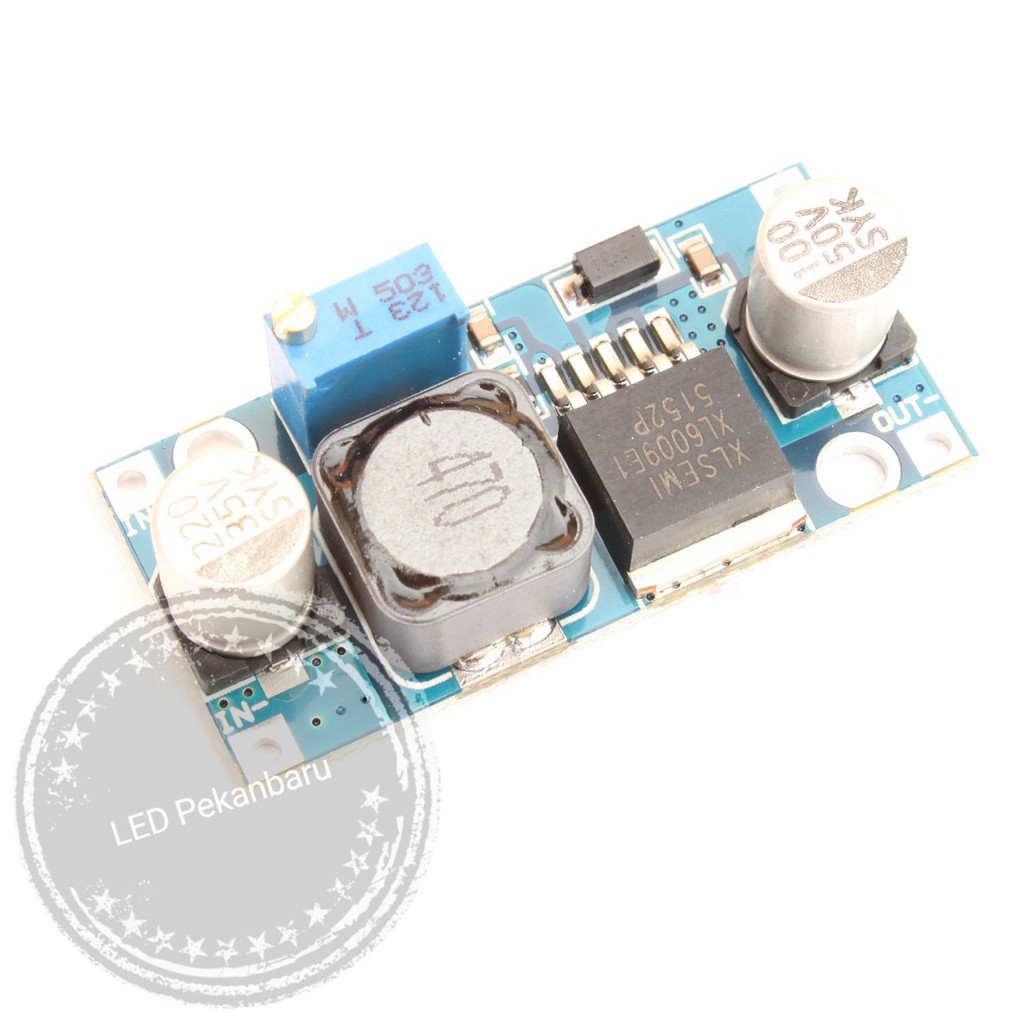

Gambar produk
