Detail Modul SG3525 LM358 PWM Based Inverter Driver Board
Ini adalah modul PWM menggunakan IC SG3525 .Dapat digunakan untuk inverter 50Hz, 60Hz menggunakan transformator baja silikon.
atau transformator pulsa. Dengan menyesuaikan variasi frekuensi,
frekuensi maksimum dapat mencapai 300 KHz.
module memiliki driver totem pole menggunakan
2SB772 SOT89 30V PNP dan 2SD882 NPN Silicon Transistor Medium Power ( maksimal 1A)
Size: 35*30 (MM)
module ini support:
-Over Voltage protection
-Over Current protection
-Low Voltage protection
-FeedBack Voltage
-Adjustable Frequency
-Drive current 1A (maximum)
- Supply voltage 12v - 24V
Konfigurasi 8 PIN out:
5. input Anoda optocoupler (Protect +)
6. OUTPUT Katoda optocoupler(Protect -)
7. sinyal off Short Circuit (pin SHUTDOWN SG3525)
1. VCC (12v -24v)
3. GND ground
2. Output totem pole A (Maks 1A 12v-24v)
4. Output totem pole B (Maks 1A 12v-24v)
8. PWM Adjust signal Feedback( Comparator)

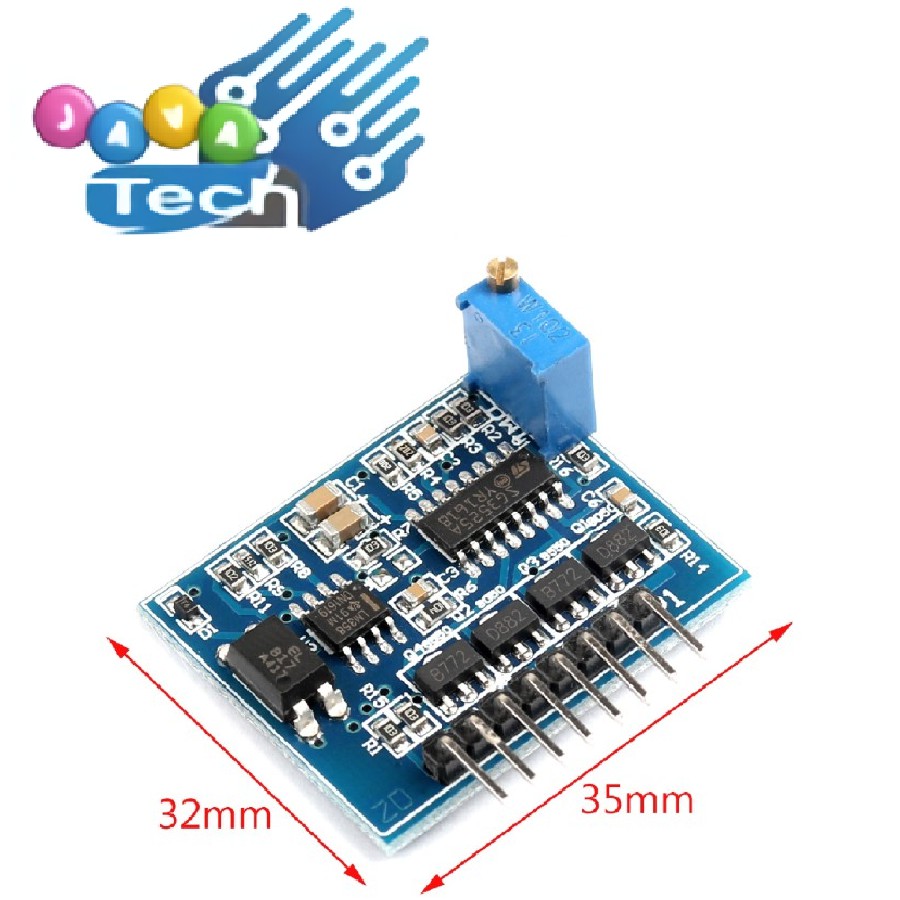

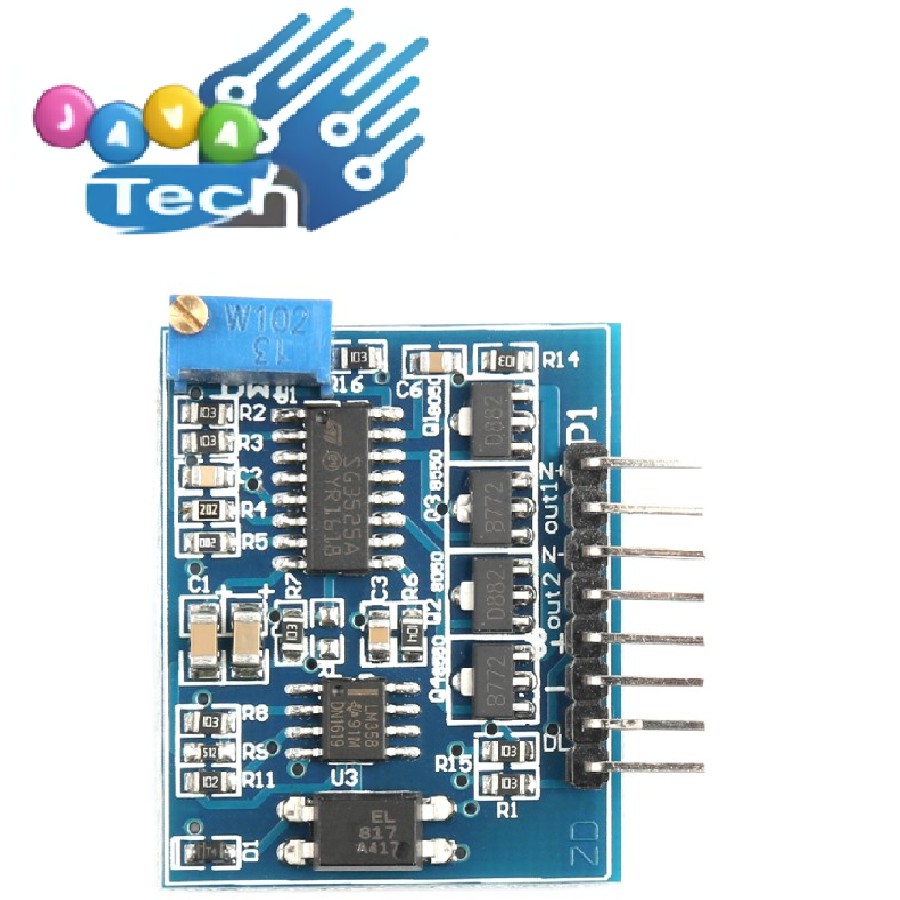

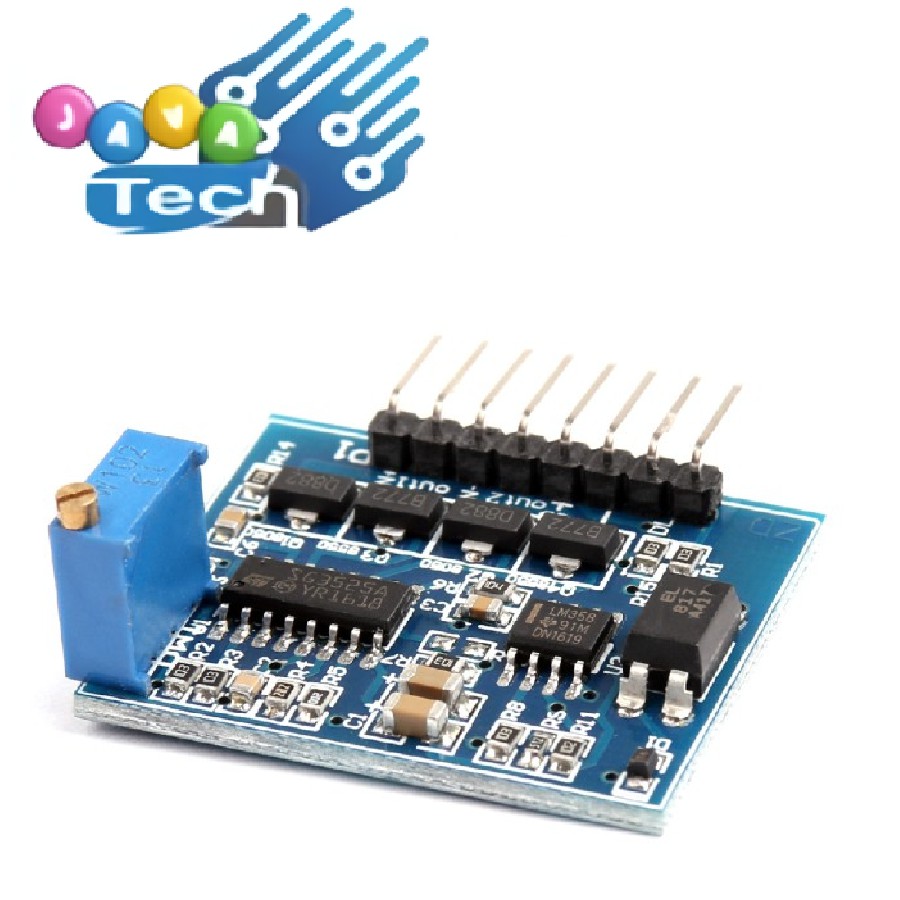

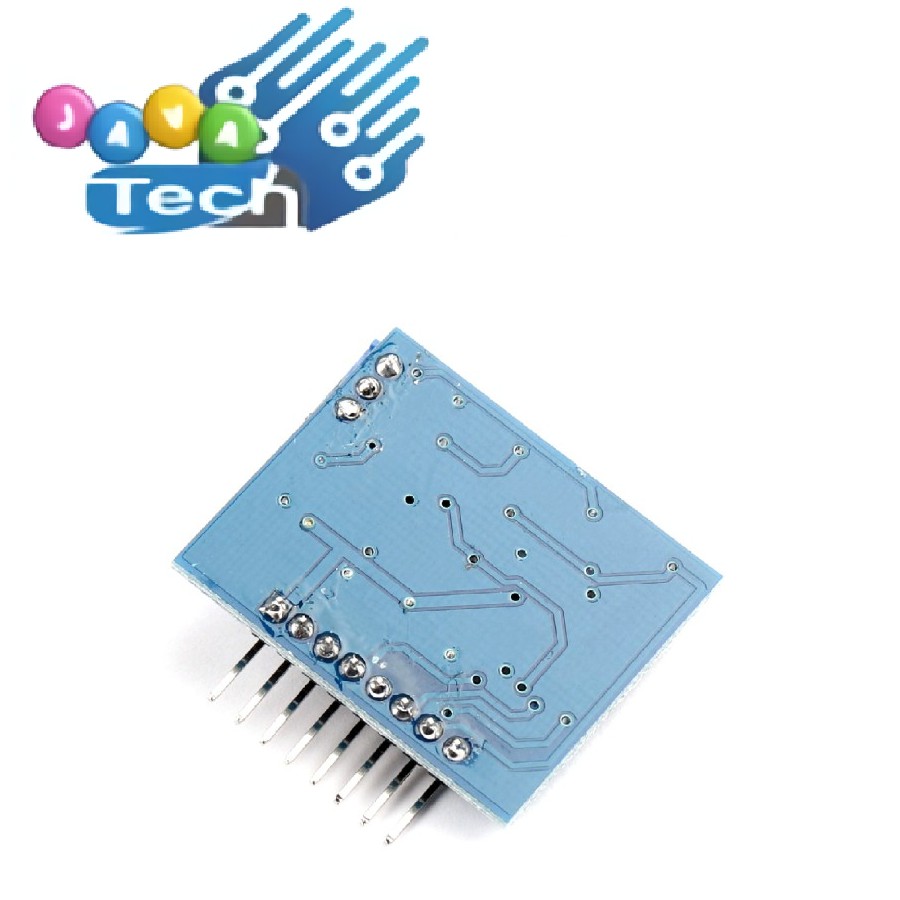

Gambar produk
