Detail Modul Sensor Tegangan AC Bolak balik 220V Listrik PLN 1 Fasa Module

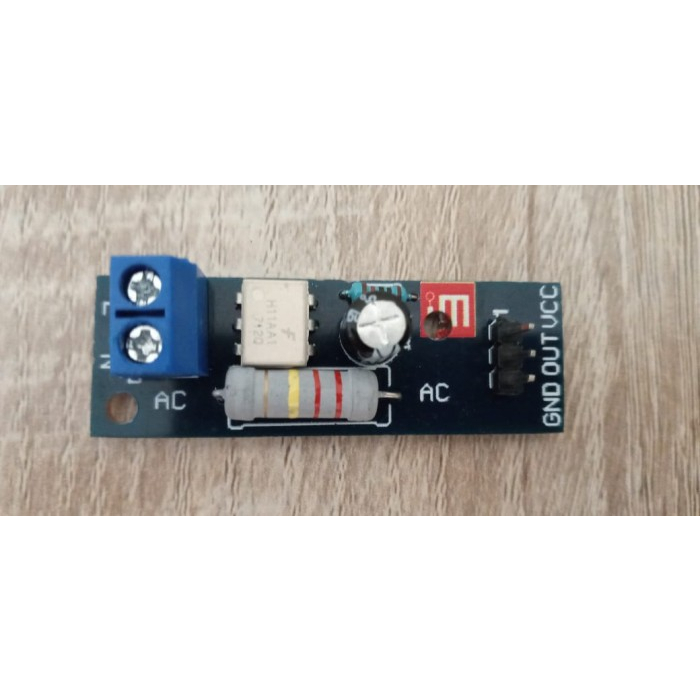

Modul sensor tegangan AC bolak balik 1 fasa ini menggunakan optocoupler sehingga tegangan input (AC) tidak akan mengganggu/membahayakan tegangan output (sistem digital)

Tegangan output berupa tegangan digital (3.3v/5v=logic HIGH, 0V=logic LOW) , dapat langsung dihubungkan dengan NodeMCU, WEMOS, ESP8266, Arduino atau Raspberry Pi

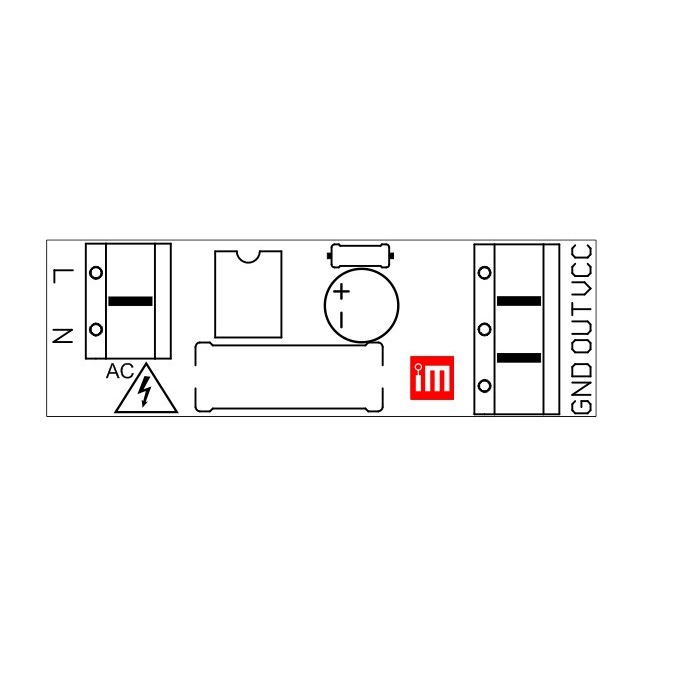

Pinout:
- L (Fasa) + N (Netral), untuk tegangan AC 220V, bisa dari PLN atau genset atau inverter
- Vcc (tegangan 3 - 5V)
- Out = tegangan digital active LOW (jika ada tegangan AC, pin 'Out' bernilai 0V (logic LOW), jika tidak ada tegangan listrik pin 'Out' bernilai 5V (logic HIGH)
- Gnd = Gnd

Ukuran PCB = 49 x 15 mm

Video demo ada di bawah gambar utama
