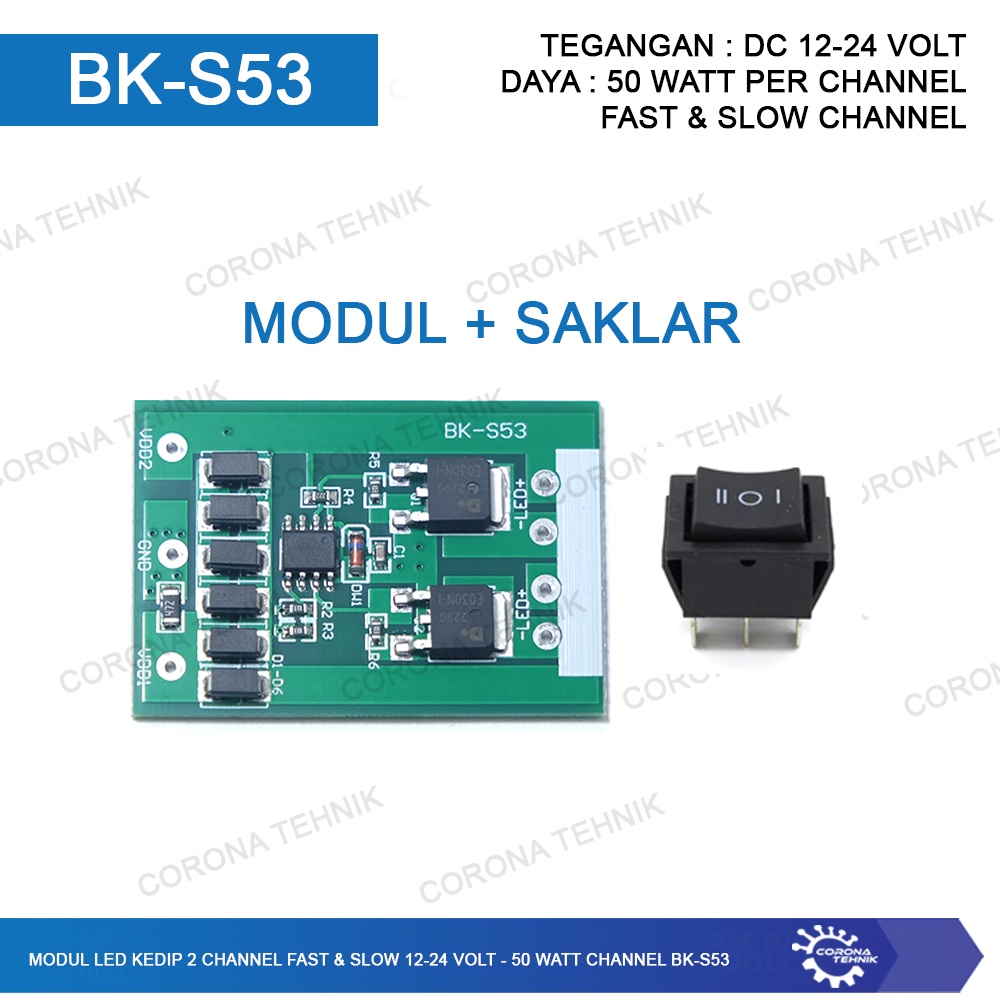

Modul + Saklar - Modul LED 2 Channel Fast & Slow 12-24 Volt - 50 Watt Channel BK-S53

Detail Modul + Saklar - Modul LED 2 Channel Fast & Slow 12-24 Volt - 50 Watt Channel BK-S53

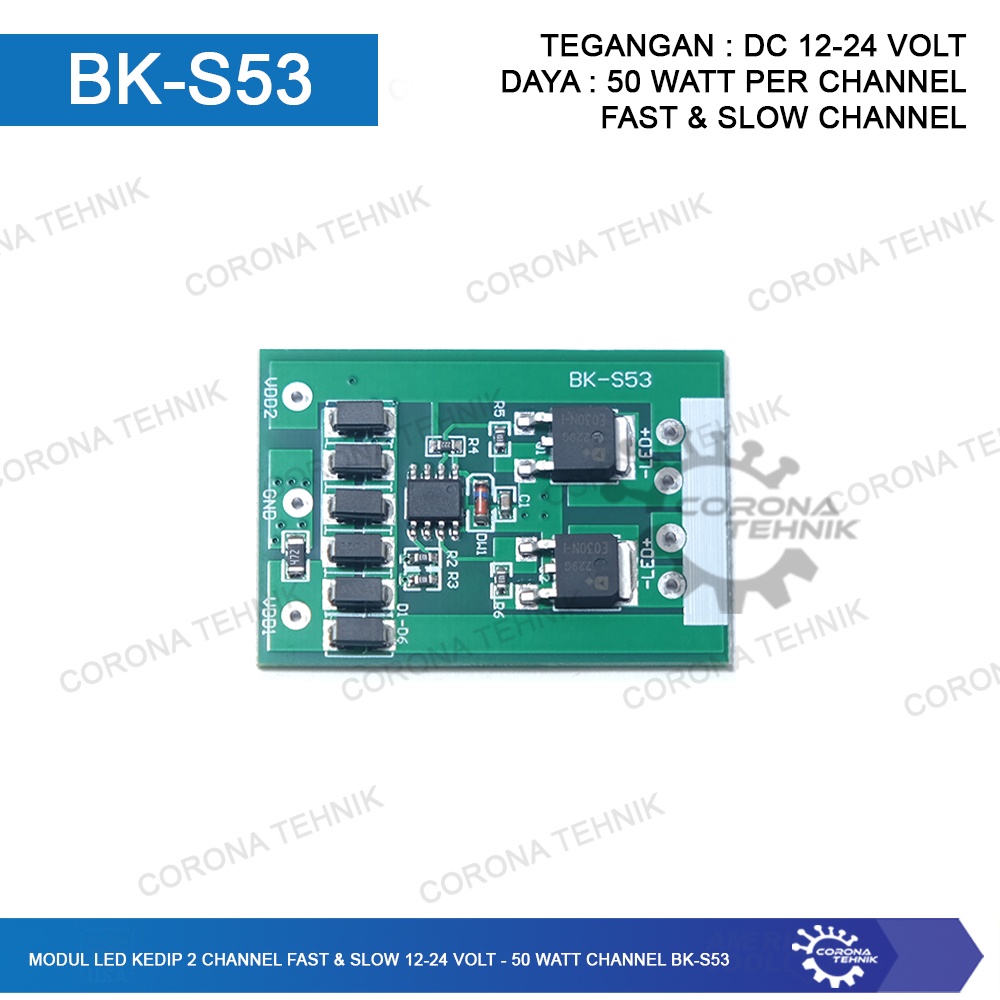

Modul LED 2 Channel Fast & Slow 12-24 Volt - 50 Watt Channel BK-S53

Tegangan : 12 & 24 Volt
Daya : 50 Watt Per Channel
Mode : 2 Channel ( 1 Slow & 1 Fast )

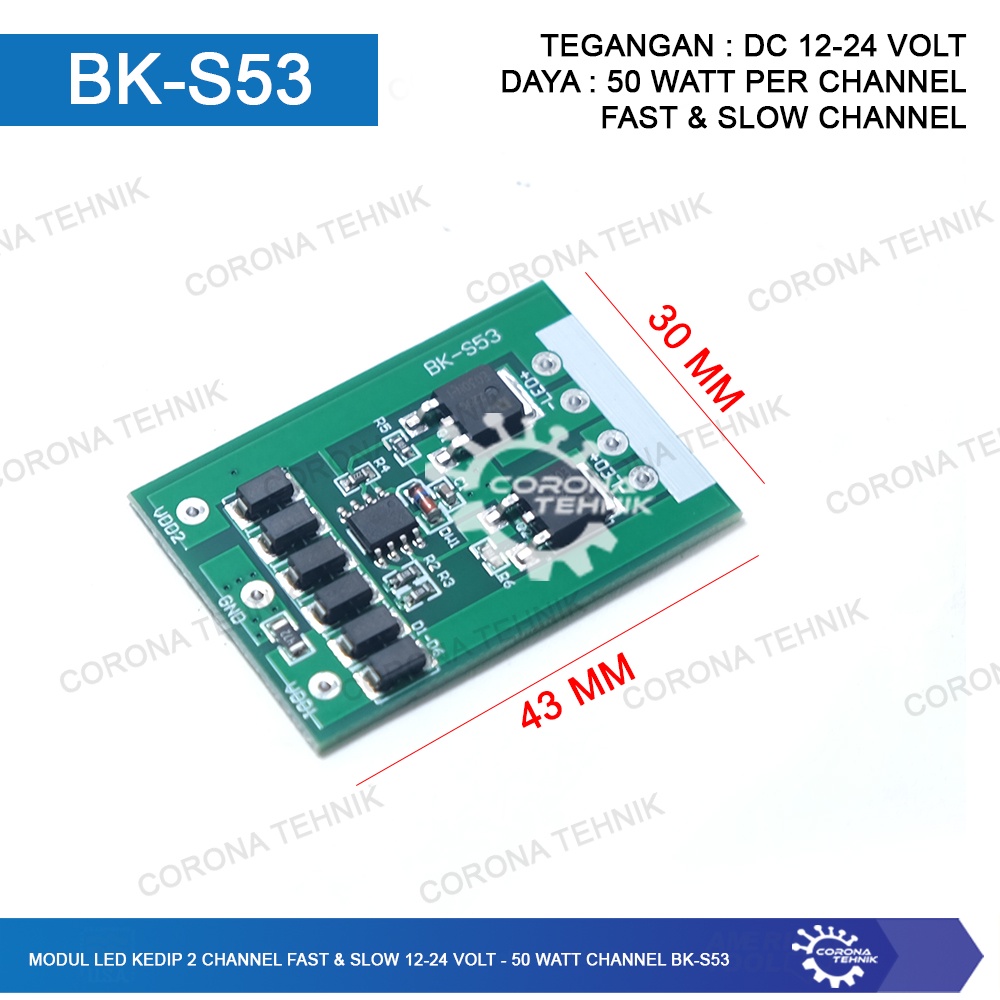

Dimensi : 43x30 mm

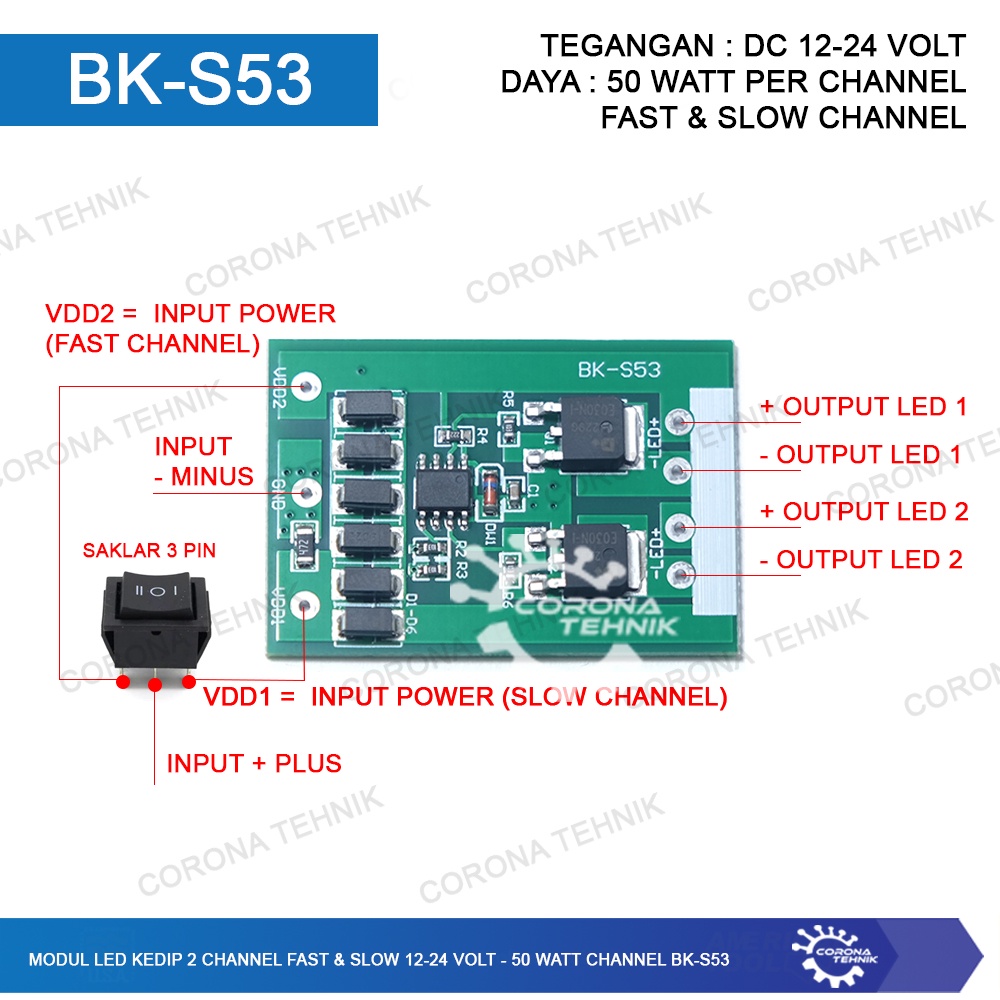

Skema pemasangan bisa dilihat pada gambar.

Jalur -LED+ = Jalur Output Plus (+) dan Minus (-) menuju Lampu ( 2 channel )

Jalur VDD1 = Jalur Input Plus (+) untuk Mode Slow

Jalur VDD2 = Jalur Input Plus (+) untuk Mode Fast

Jalur GND = Jalur Input Minus (-) Power

Pada penggunaan modul ini diperlukan saklar yang membagi jalur input Plus (+) dari sumber listrik
ke jalur VDD1 dan VDD2 .

Saklar yang digunakan adalah saklar jenis on-off dengan 3 pin.



Catatan :

Garansi produk modul atau kit lampu hanya berlaku sebatas pada kerusakan fisik akibat pengiriman seperti komponen yang lepas dan lainya . dan harus dibuktikan dengan unboxing video saat produk diterima dengan menunjukkan detail kerusakan pada saat video.

Garansi hanya berlaku bila modul dalam keadaan baru dan belum pernah disolder atau dibuat rangkainnya.

Kami tidak memberikan garansi pada pemakaian produk. Seperti kerusakaan saat penyolderan atau saat pemasangan pada lampu seperti klaim modul tidak menyala, lampu rusak dll.

Kerusakan bisa terjadi pada saat penyolderan produk dan itu diluar tanggung jawab kami.

Dengan membeli barang ini, kami asumsikan bahwa pembeli telah membaca catatan ini.
