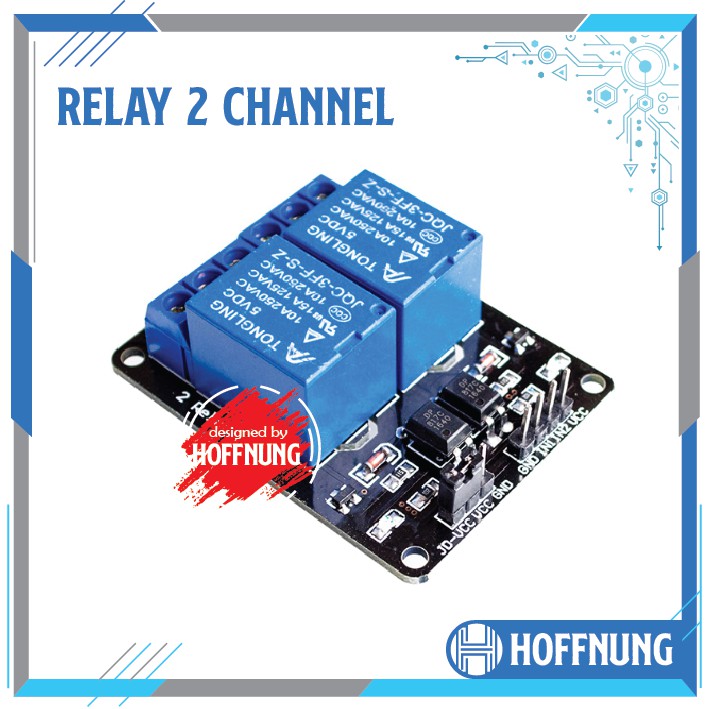

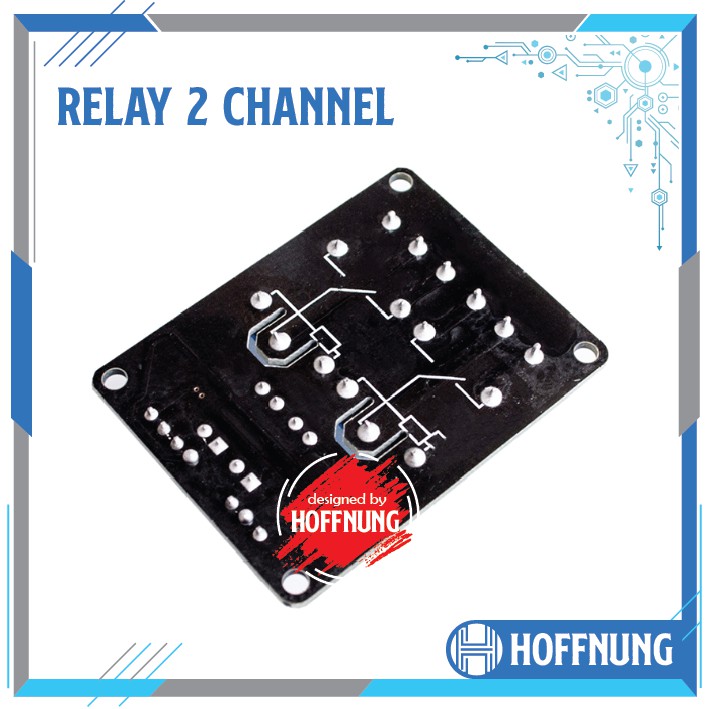

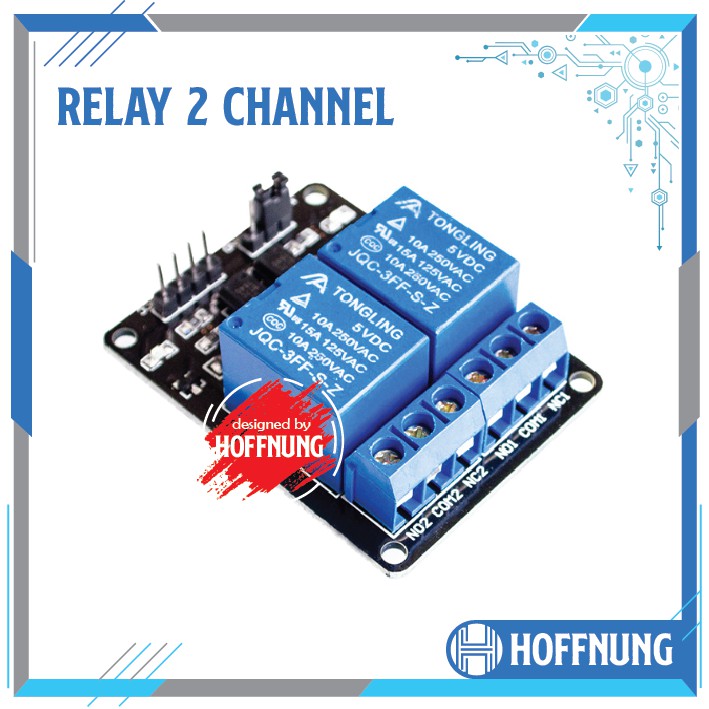

1. Ukuran: 50.5mm (panjang) * 38.5mm (lebar) * 18.5 (tinggi) 2. Berat: 31g 3. PCB warna: hitam 4. Ada 4 lubang sekrup pemasangan di sekitar papan, diameter lubang 3.1mm, yang nyaman untuk pemasangan dan pemasangan. 5. Relai menggunakan relai Songle berkualitas tinggi, lemparan ganda tiang tunggal. ujung yang umum, ujung yang biasanya terbuka, dan ujung yang biasanya tertutup 6. Optocoupler isolasi, anti gangguan yang baik 7. Tarik tingkat rendah, rilis tingkat tinggi. Indikator status menyala ketika inverter ditutup, dan indikator status mati ketika dilepaskan. 8. VCC adalah catu daya sistem, dan JD_VCC adalah catu daya relay. Pasang tutup jumper Parameter listrik:
Tegangan suplai: 5VDC, 12VDC Saat ini: lebih besar dari 100mA Beban: 250V 10A AC atau 30V 10A DC Instruksi kabel:
VCC: catu daya sistem positif GND: catu daya sistem negatif IN1 - IN2: Port kontrol relay (jangan terbalik, menyebabkan modul terbakar dan kami tidak akan mengembalikannya.) Daftar pengiriman:
