Detail Modul Real-Time Clock DS3231 IC AT24C32 IIC Presisi RTC

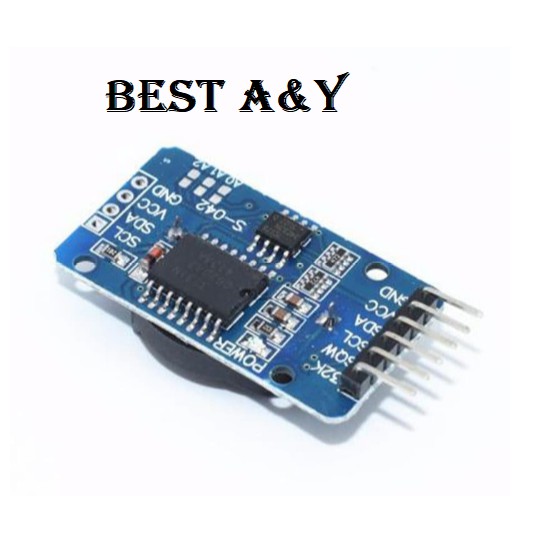

Isi Paket :Module Real Timer clock DS3231
Spesifikasi :
ukuran: 38mm (panjang) * 22mm (lebar) * 14mm (tinggi)
tegangan kerja: 3.3-5.5 V
RTC ini memiliki akurasi dan presisi yang sangat tinggi dalam mencacah waktu menggunakan IC RTC DS3231. DS3231 memiliki kristal internal dan rangkaian kapasitor tuning di mana suhu dari kristal dimonitor secara berkesinambungan dan kapasitor disetel secara otomatis untuk menjaga kestabilan detak frekuensi.
Pencacahan waktu pada modul RTC lain dapat bergeser (drift) hingga hitungan menit per bulannya, terutama pada kondisi perubahan suhu yang ekstrim. Modul ini paling jauh hanya bergeser kurang dari 1 menit per tahunnya, dengan demikian modul ini cocok untuk aplikasi kritis yang sensitif terhadap akurasi waktu yang tidak perlu disinkronisasikan secara teratur terhadap jam eksternal.
Akses modul ini dilakukan melalui antarmuka I2C yang dapat dikatakan identik dengan pengalamatan register pada RTC DS1307, dengan demikian kode program yang sudah dibuat untuk Arduino atau mikro-kontroler lain dapat berjalan tanpa perlu dimodifikasi.
Modul ini juga sudah dilengkapi dengan IC AT24C32 yang memberikan EEPROM tambahan sebesar 4 KB (32.768 bit) yang dapat digunakan untuk berbagai keperluan, misalnya untuk menyimpan jadwal (time schedule), menyimpan setelan waktu alarm, menyimpan data hari libur pada kalender, merekam absensi, dsb. Alamat dari EEPROM ini dapat disetel dengan menghubung-singkatkan pad A0, A1, dan A2 (8 pilihan alamat), secara default tersetel di alamat 0x57.
Kelebihan :
1. DS3231 *SANGAT* akurat, hanya selisih 1 menit/tahun
2. Dilengkapi Memory sebesar 4KB, yang bisa berguna untuk menyimpan beberapa jadwal waktu.
3. Identik dengan modul 1307, hanya ini versi lebih baik dan lebih sempurna
4. Dilengkapi sistem I2C
5. Menggunakan IC SMD
6. DS3231 memiliki kristal internal dan rangkaian kapasitor tuning
7. Terdapat pendeteksian suhu

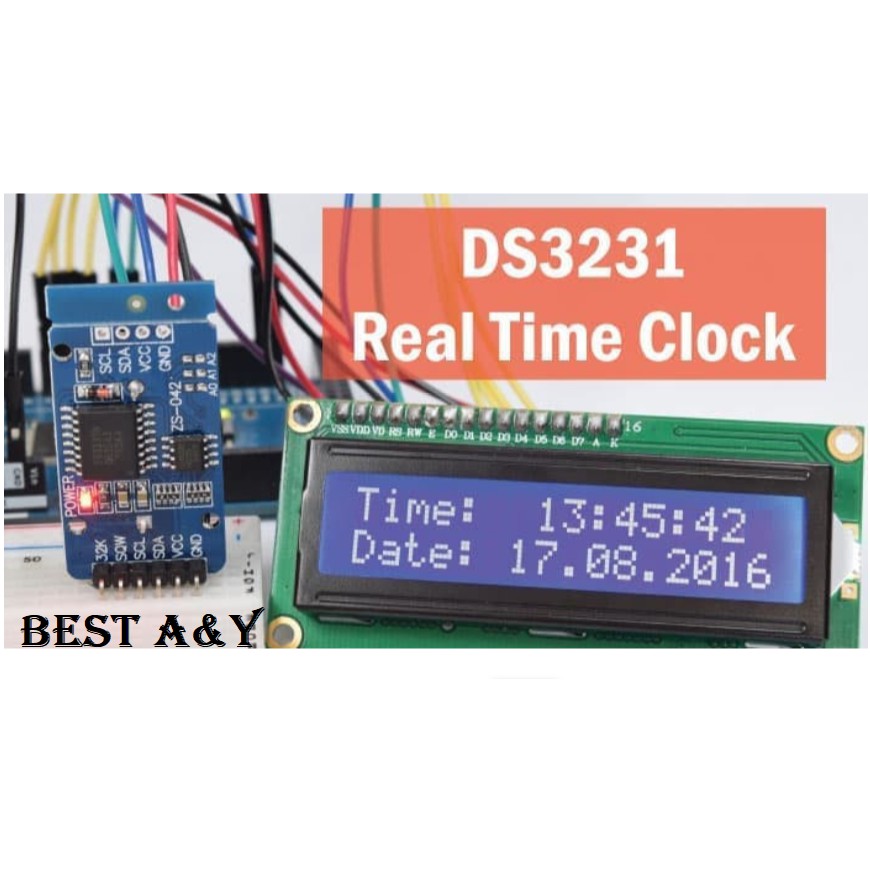

Koneksi kabel pada arduino uno:
> Pin SCL A5
> Pin SDA A4
> Pin VCC 5V
> Pin GND GND
> Tegangan input: 3.3-5.5V DC
