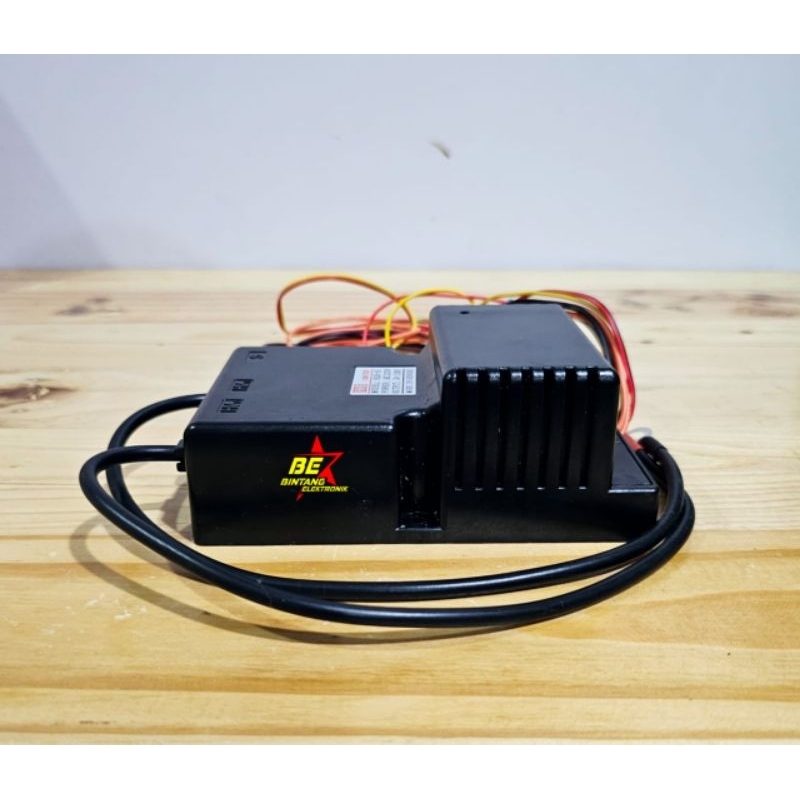

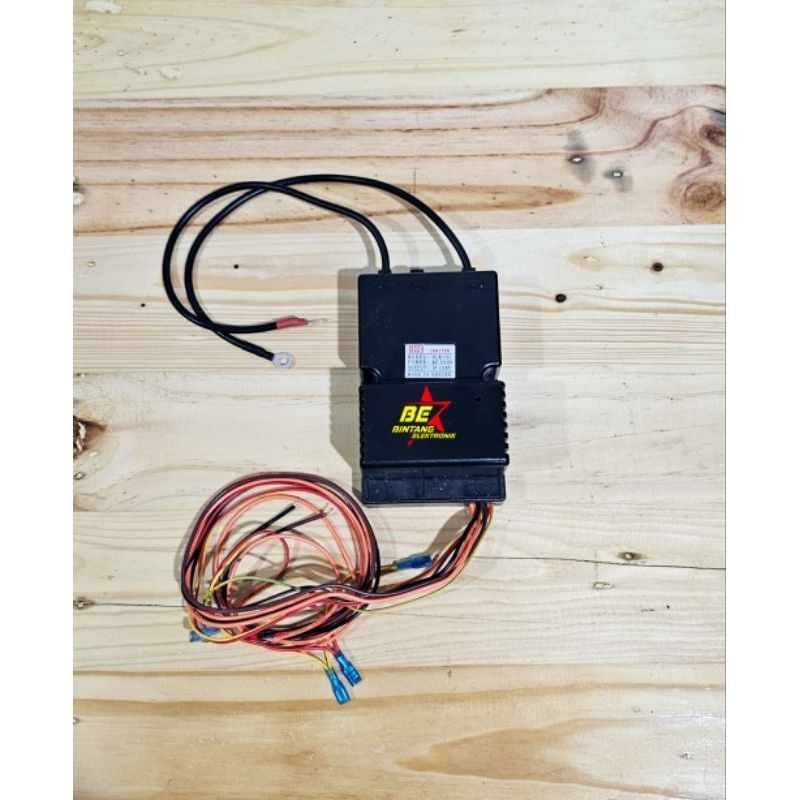

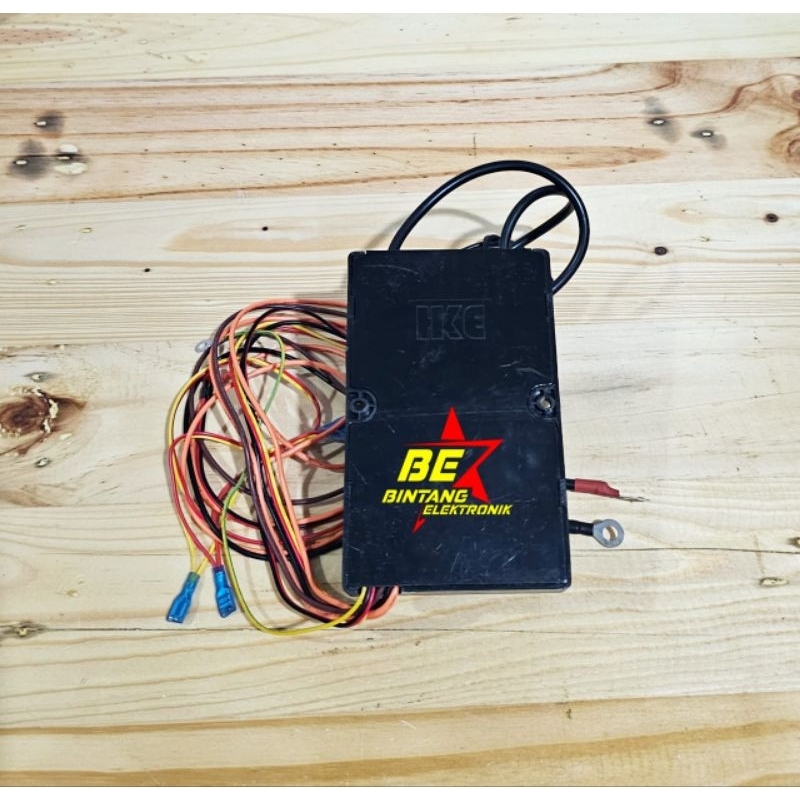

Modul Pematik Gas Oven Deck Igniter Controller IC Board HKE HLK 01

Detail Modul Pematik Gas Oven Deck Igniter Controller IC Board HKE HLK 01

Controller ini digunakan sebagai pemantik gas oven deck.

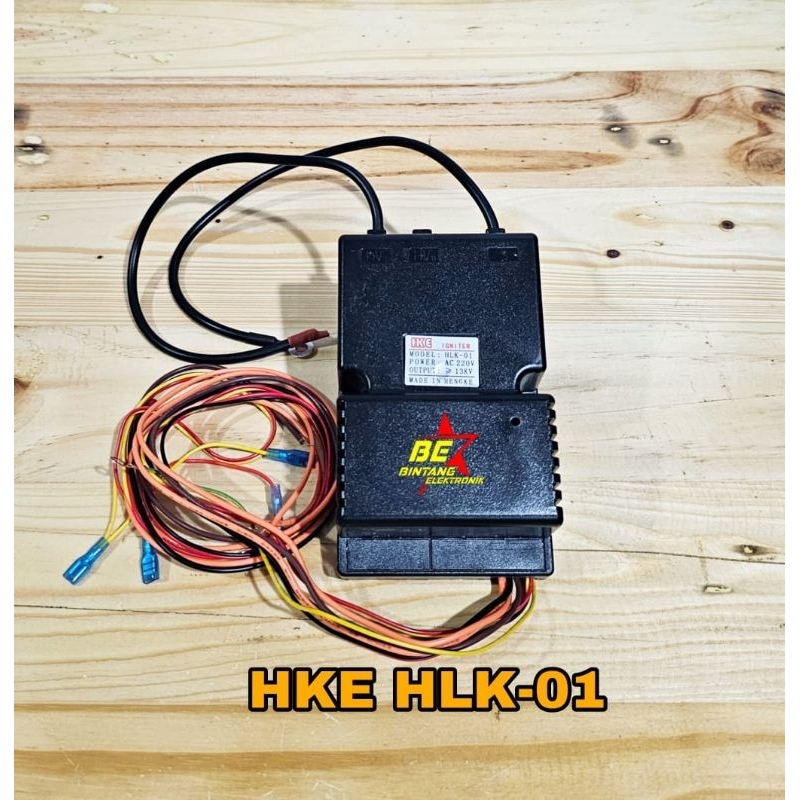

Merk: HKE
Tipe: HLK-01

Aplikasi lain:
kompor, oven, infrared burner, cast iron burner, water heater, mesin bbq, mesin kebab, mesin roasting, mesin laundry, mesin dryer / pengering, mesin grill, boiler, mesin painting, mesin powder coating, mesin curing, mesin tetas, mesin pemanas kandang ayam

Spesifikasi controller:
- Input voltage: 220VAC 1 phase/ 50Hz
- Output pemantik: diatas 12kV
- Output power: 24VDC (dual solenoid valve), 220VAC (fan/blower)
- Jarak spark pemantik: 3-5mm
- Waktu pemantik maksimum: 8s
- Jumlah kabel kontrol: 9
- Jumlah kabel silikon: 2
- Buzzer: ada
- LED: ada
- Temperatur kerja: -20°C - 60°C
- Kelembaban kerja: ≤95% RH
- Dimensi: 126x87x54(39mm)

Cara kerja:
1. Ketika modul pemantik diberi tegangan input voltage 220VAC, maka buzzer dan LED akan hidup selama 3s.
2. Setelah 1s, modul akan mengeluarkan output pemantik 12kV pada busi, dual solenoid valve 24VDC akan membuka jalur gas, dan blower 220VAC akan hidup.
3. Jika busi sensor api mendeteksi api pada burner, maka modul akan berhenti memantik dan dual solenoid valve 24VDC beserta blower 220VAC akan tetap hidup secara kontinu.
4. Jika busi sensor api tidak mendeteksi api pada burner dalam waktu 8s setelah memantik, maka buzzer akan menyala dan LED akan berkedip. Modul akan berhenti memantik dan dual solenoid valve 24VDC akan menutup otomatis mencegah kebocoran gas.

Untuk wiring dapat mengikuti skema pada gambar deskripsi.

Kabel hitam: line 220vac
Kabel cokelat: netral 220vac
Kabel orange: blower/fan 220vac
Kabel kuning sekun colok: 24vdc+ untuk dual solenoid valve 1
Kabel hijau sekun colok: 24vdc+ untuk dual solenoid valve 2
Kabel hitam sekun colok: 0vdc untuk dual solenoid valve 1 dan 2
Kabel hitam sekun ring: ground
Kabel silikon hitam: sensor api
Kabel silikon merah: pulse ignition
