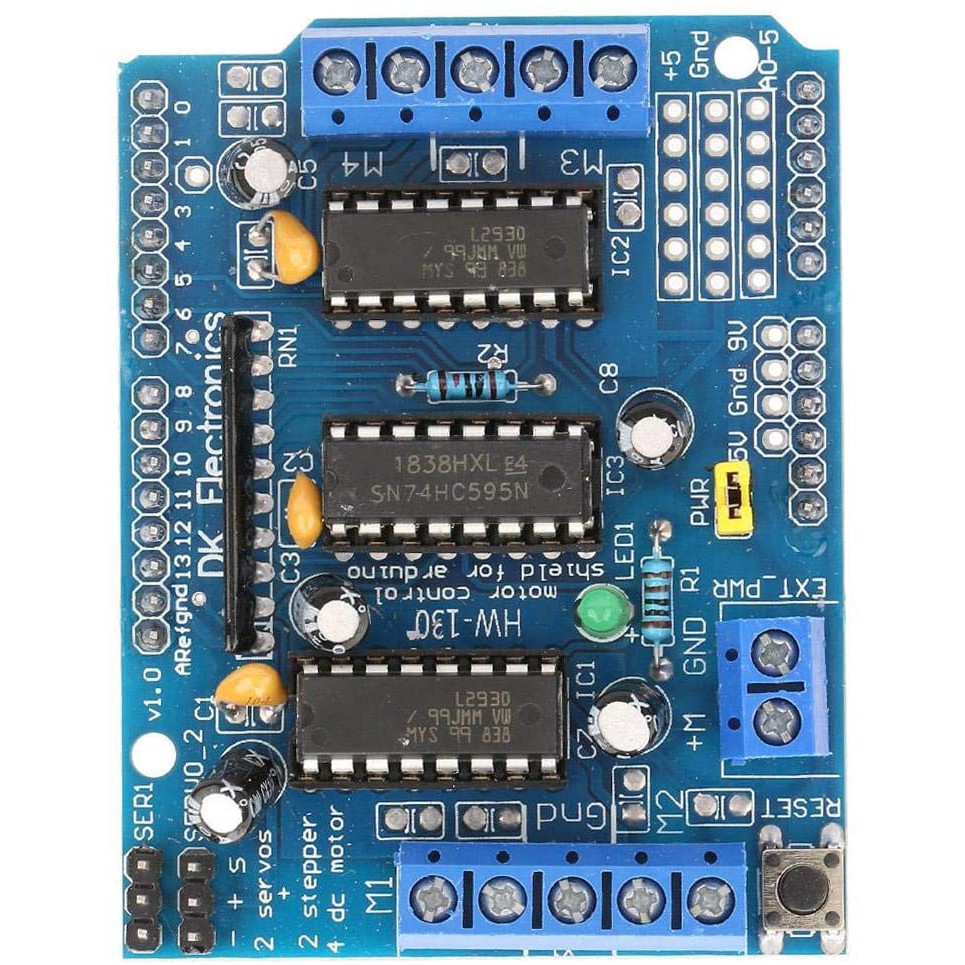

Detail Modul L293 L293D MOTOR DRIVER SHIELD Stepper H-Bridge ARDUINO Mega UNO
Shield motor driver ini dibuat khusus untuk arduino. Berbasis dua buah IC L293D (4 H-Bridge) dapat mengendalikan 4 buah DC motor / 2 buah motor servo / 2 buah stepper motor baik unipolar maupun bipolar.
Spesifikasi: - 4 H-Bridge (2 chip IC ST L293D motor driver) - Arus tiap Bridge 600mA (Maksimum 1200mA) - Dapat shutdown otomatis jika terjadi overheat - Dapat mengendalikan motor dengan voltase 4.5-16V (maksimal 36V jika C6 dan C7 di upgrade) - 4 Bi-derectional motor DC masing masing 8 bit speed (256 speed) - 2 Stepper motor baik bipolar maupun unipolar - 2 konektor khusus untuk servo motor 5V - 2 Terminal blok 5 pin untuk konektor DC motor atau Stepper motor - Jalur koneksi antara logic dan motor terpisah
