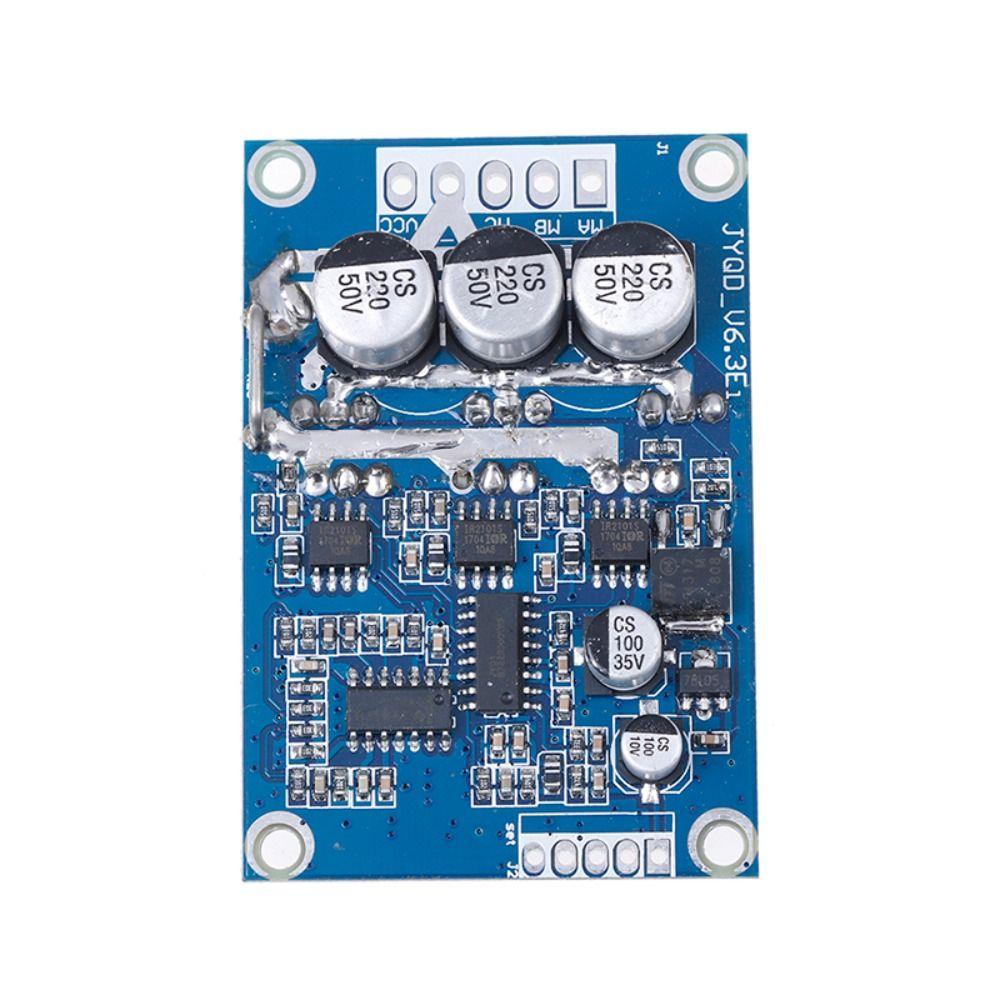

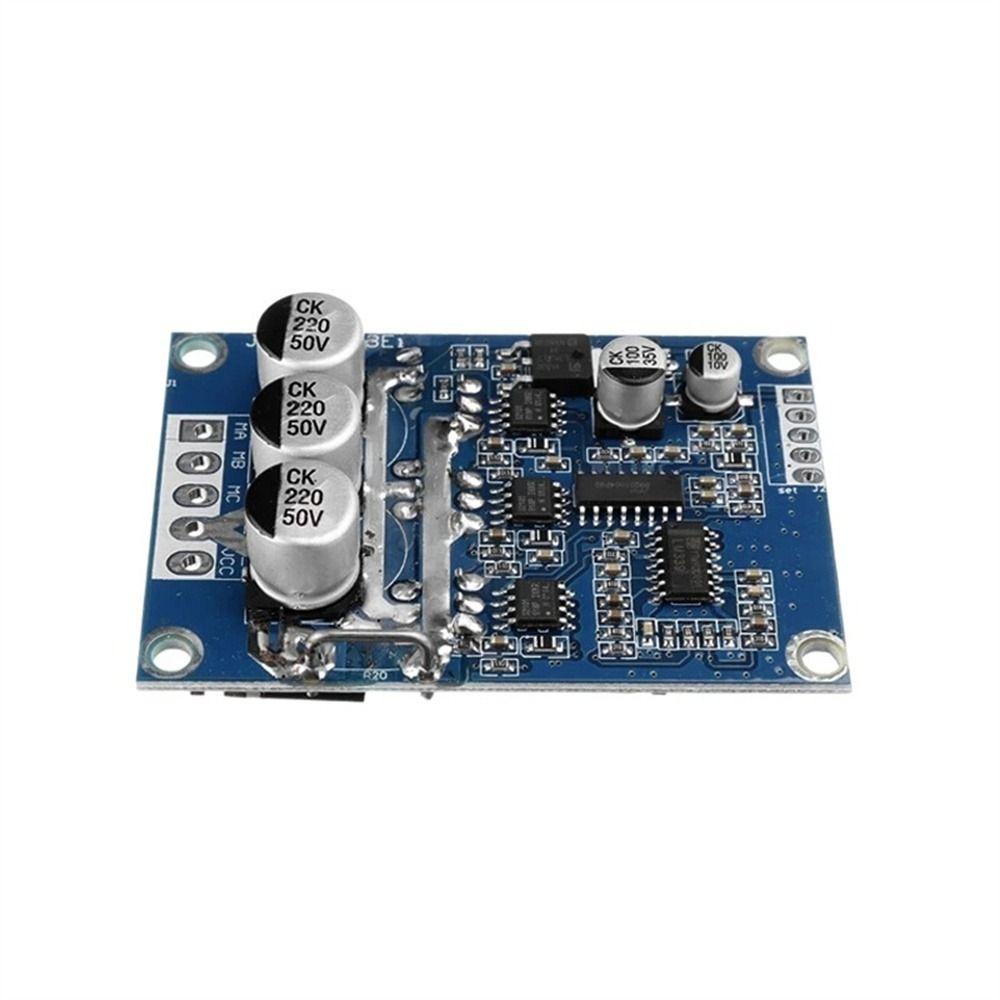

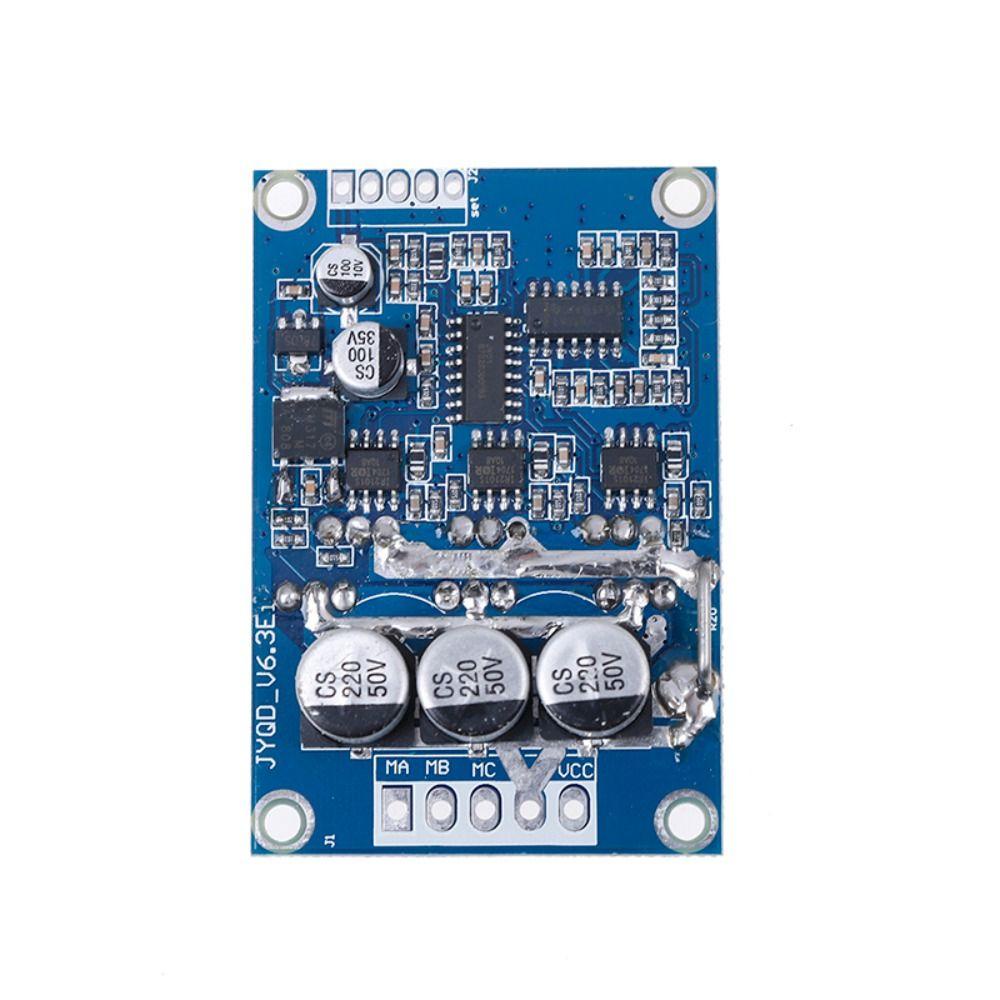

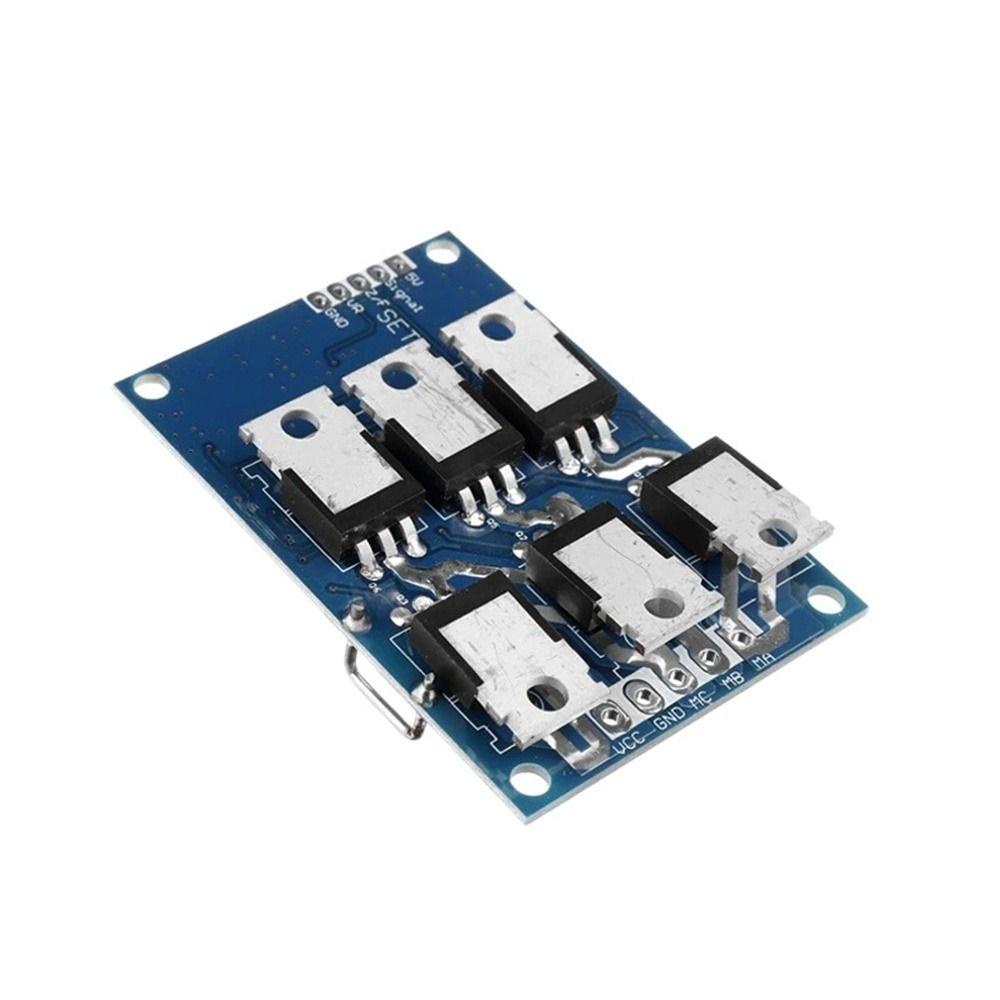

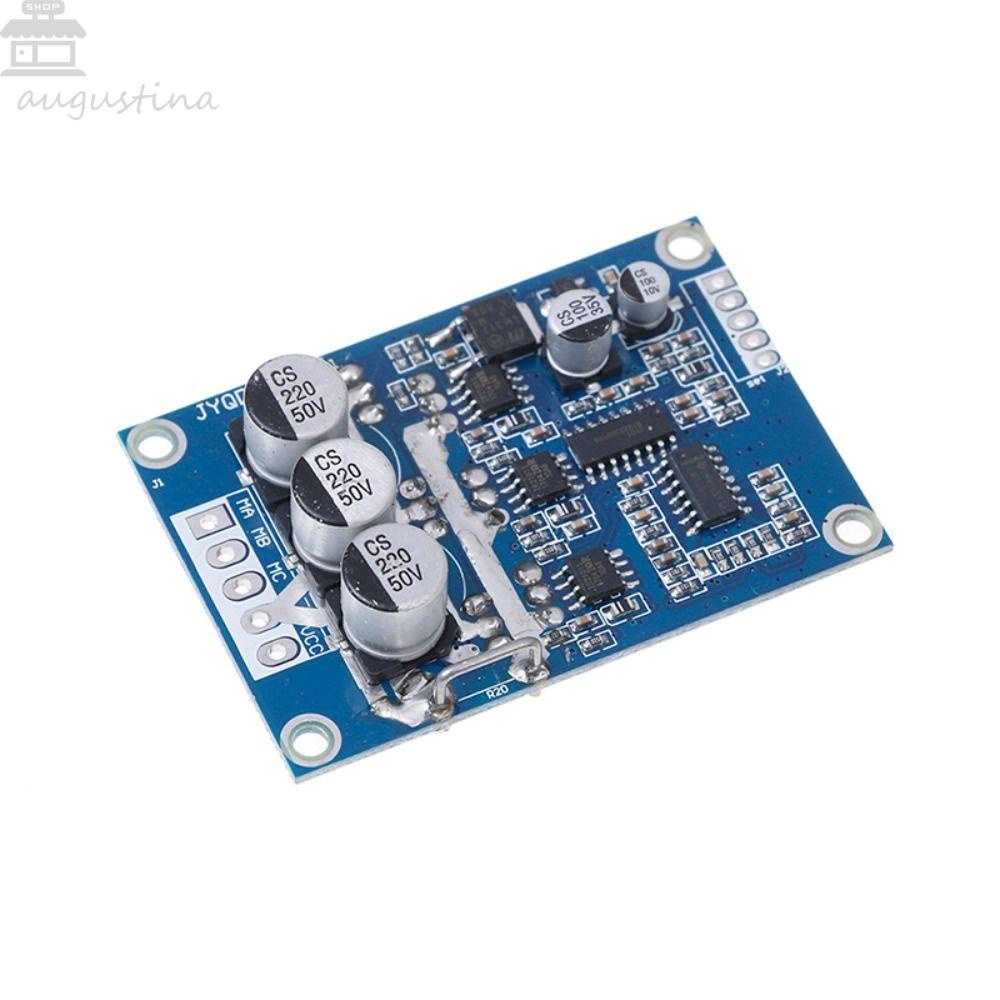

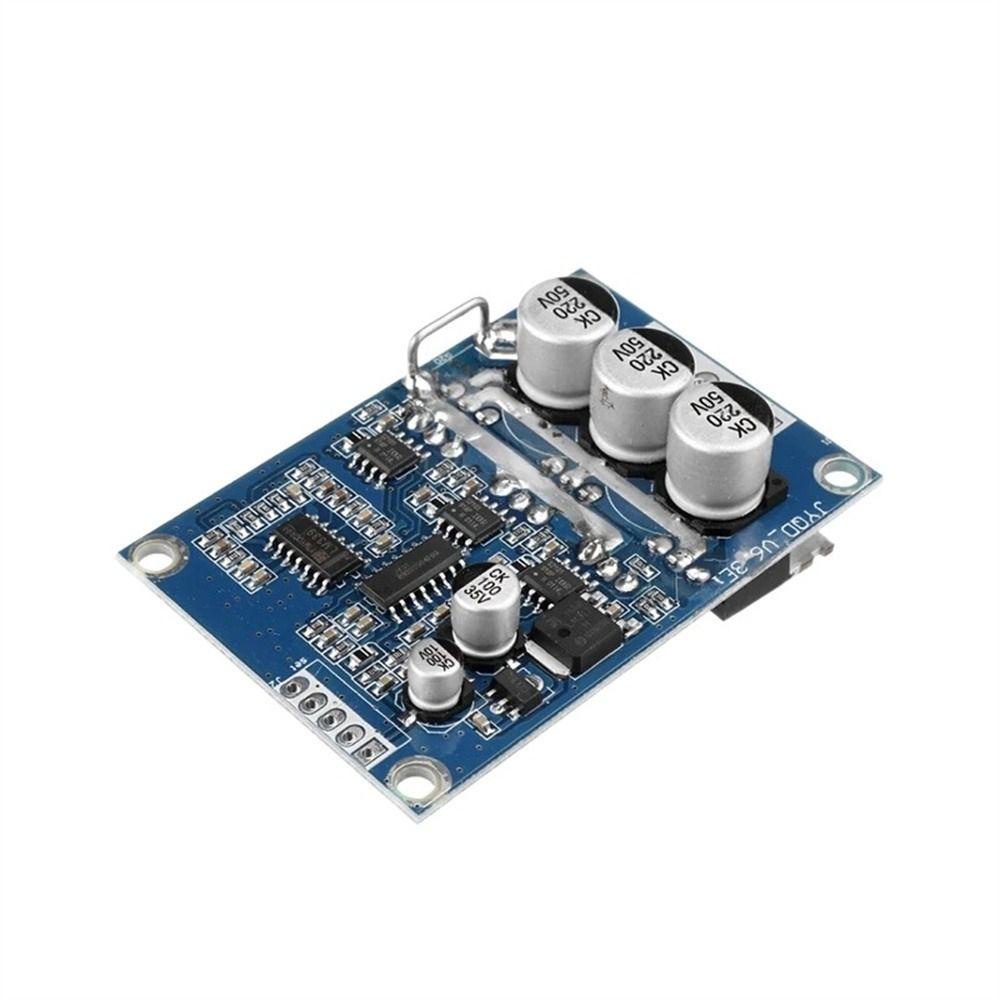

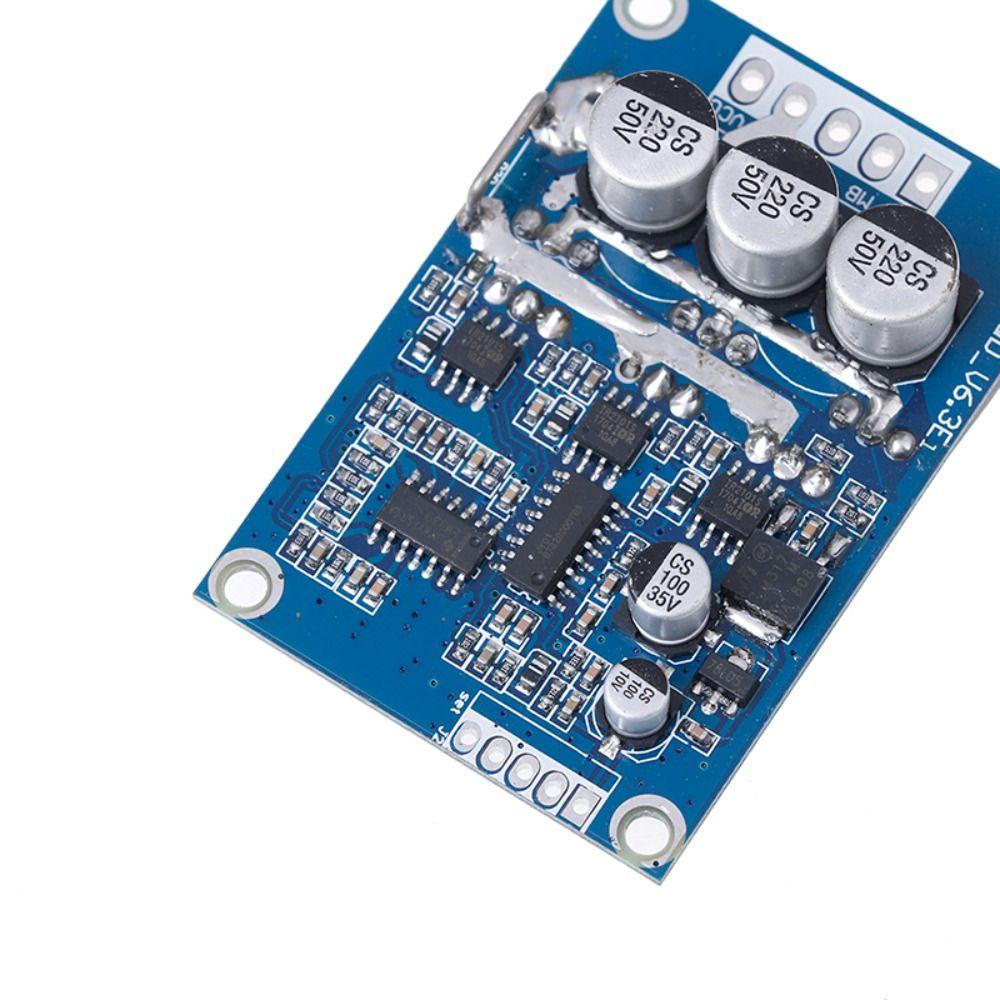

Modul Kontroler AUGUSTINA DC Current Hall Driver Modul Driver DC 12V-36V Brushless Motor Controller

Detail Modul Kontroler AUGUSTINA DC Current Hall Driver Modul Driver DC 12V-36V Brushless Motor Controller

🌹🌹Pelanggan dan teman yang terhormat, selamat datang di toko kami~

Tegangan operasi: DC 12V-36VV
Arus Operasi: 15A atau kurang atau kurang
Daya Pengemudi: 500W atau kurang atau kurang
Tegangan Kecepatan: 0.1V-5VV
Suhu Operasi: -40 ~ 855°Cname
Kelembaban: 90% RH
Perlindungan kios: Ya: Ya
Aktifkan Kontrol: Ya Ya Ya
Perlindungan arus berlebih: Ya Ya Ya.
Kontrol kemudi: Ya Kontrol kemudi: Ya
Sinyal kontrol kecepatan: Ya Ya

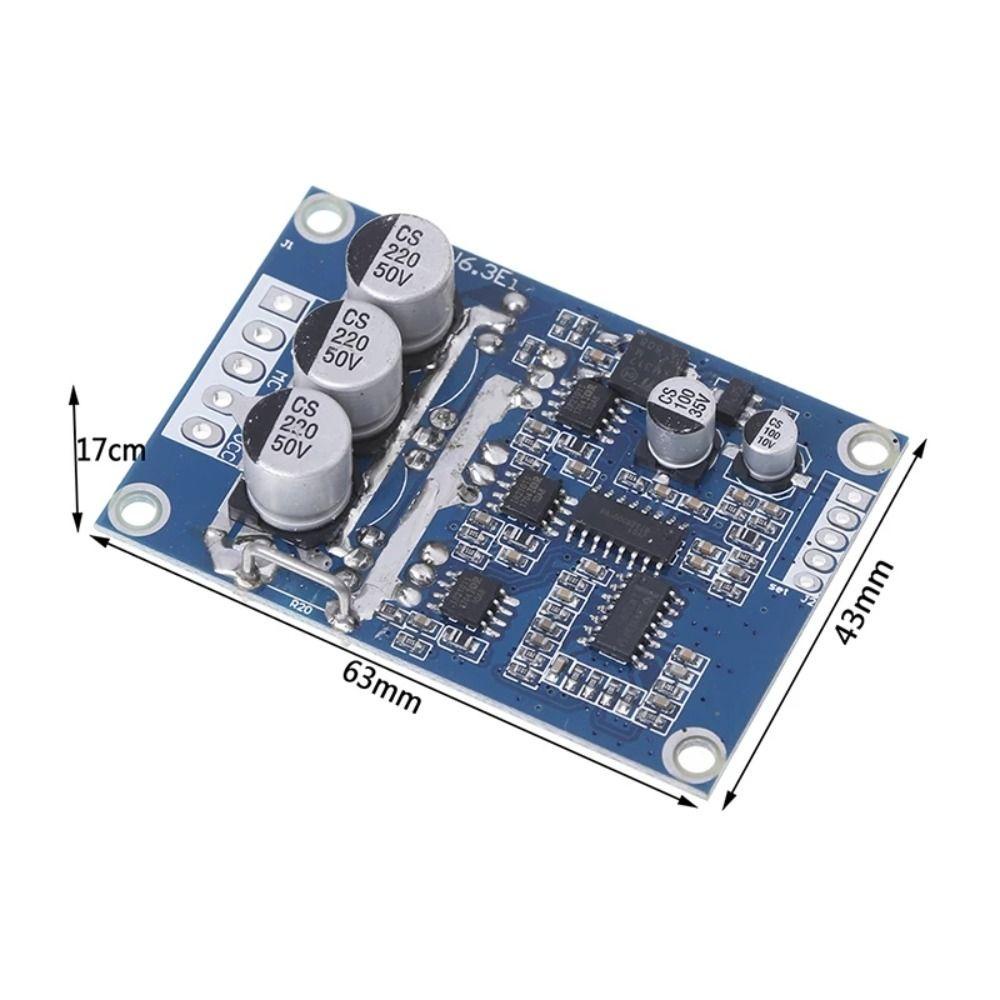

Ukuran 63*42*17mm (L*W*H)
Paket termasuk: 1 Pc Modul Pengontrol Motor Tanpa Kuas DC 12-36V 15A 500W
Terminal kuasa keluar: terminal kuasa:
Vcc (catu daya positif) (catu daya positif)
Gnd( negatif)
Mc (fase motor W) (fase motor W)
Mb (fase motor V) V)
Ma (fase motor U) (Fasa motorik U)

Setkan untuk sisi kawalan:
Kendalikan [GND] kendalikan terminal pada dasarnya
Gubernur mengakhiri 0-5V (sesuai dengan 10% kecepatan motor -100%)
Kontrol mundur (terhubung ke 5V atau tanah dapat mengisi daya arah rotasi motor)
[M] Output pulsa tachometer (tergantung jumlah tiang motor yang sesuai dengan jumlah pulsa per putaran nomor output)
Aktifkan terminal kontrol (terhubung ke tanah ot 5V berjalan lalu 5V, membumi pemberhentian motor)
Terminal kawalan 5V] 5V

Hall untuk terminal dewan:
Tenaga aula positif [5V] Tenaga aula positif positif
Sinyal dinding [Ha]Hall sinyal sinyal
Sinyal dinding [Hb]Hall sinyal sinyal
Sinyal Hall [Hc] Sinyal Hall
Perlukan [GND]Hal negatif Negatif

Kabel: Pengkabelan: Kabel:
Terminal Kawalan SET: SET:
1. Kecepatan sistem potensiometer yang tersedia juga dapat dihubungkan ke kontrol MCU, ketika kabel kontrol potensiometer, pin tengah potensiometer terhubung ke port kecepatan VR, potensiometer terhubung ke kedua ujung tegangan terminal 5V dan GND lebih banyak Kecepatan tinggi lebih cepat. Kecepatan tinggi lebih cepat.
2. Anda boleh tukar kawalan juga boleh disambungkan ke kaw......................
