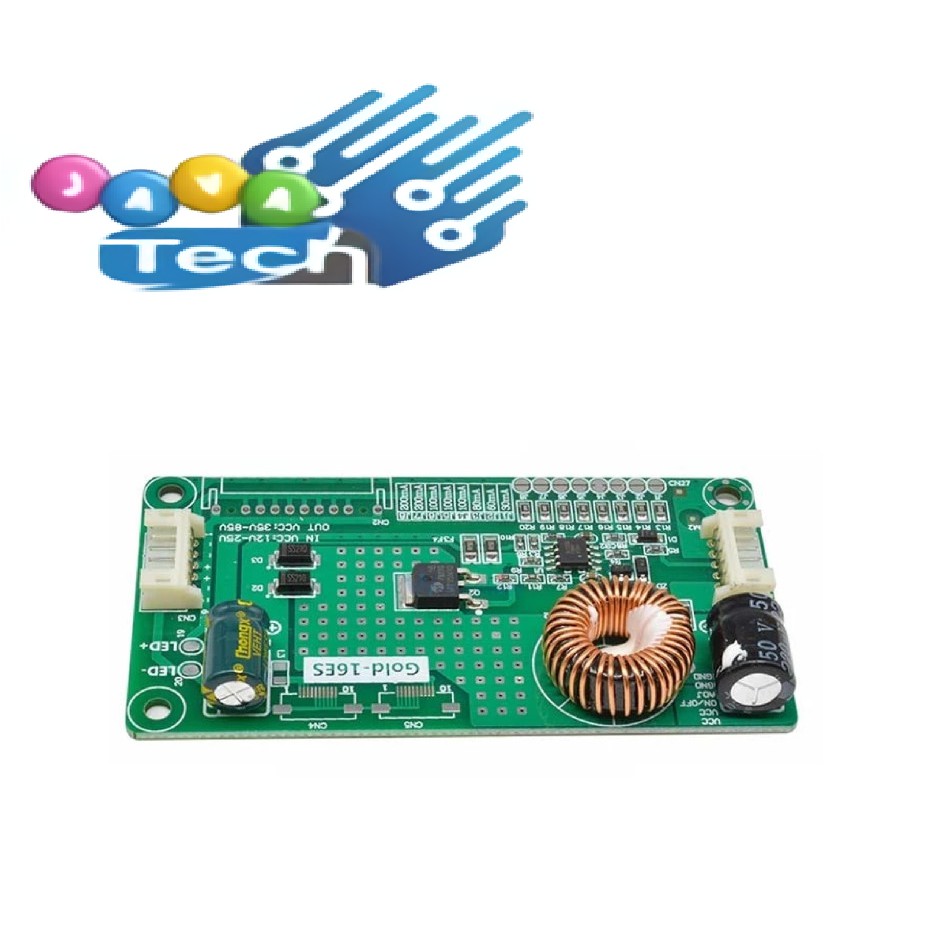

Modul Inverter GOLD-16ES Step-Up Universal Driver Backlight LED TV

Detail Modul Inverter GOLD-16ES Step-Up Universal Driver Backlight LED TV

Petunjuk penggunaan
1. Pada bagian soket input yang tertulis CN1 sabungkan pin VCC dengan sumber tegangan
DC antara 10 sampai 28V direkomendasikan 12V kemudian sambungkan pin GND dengan sumber negatif.

2. Masih sama pada bagian soket input, sambungkan pin BL ON / SW ON / ENA dengan
input DC 3.3V atau 5V, atau hubungkan ke bagian pin BL ON / SW ON / ENA dari mainboard TV.

3. Masih sama pada bagian soket input, sambungkan pin ADJ dengan input PWM Adjustment / DIM
dari mainboard, atau tegangan regulasi DC 0 sampai 5V untuk mengatur Brigtness TV.

4. Kemudian pada bagian soket output yang tertulis CN3 sambungkan lampu led backlight
pastikan sambungan benar positif dan negatifnya.

5. Modul stepup inverter backlight tv siap dinyalakan


Perhatian :
- Pastikan backlight tv memiliki kebutuhan input tegangan minimal DC 15V karena output
dari board ini DC 15V sampai 88V

- Tegangan keluaran modul ini otomatis menyesuaikan beban dari lampu backlight

- Bila backlight dirasa kurang terang padahal setingan brightness pada remot sudah maksimal
bisa dilakukan setingan dengan cara menyolder pad pcb pada J1 sampai J8 untuk menaikkan
kebutuhan arus yang masuk ke lampu backlight

- Pastikan pin BL ON / SW ON / ENA sudah tersambung atau sudah diberi tegangan sesuai kebutuhannya
karena pin ini prinsipnya seperti saklar ON / OFF, bila tidak tersambung tegangan maka
lampu backlight tidak akan menyala.

Gambar produk
