Modul generator Sinyal Frekuensi pulse PWM lcd 3.3V-30V Dapat Disesuaikan

Detail Modul generator Sinyal Frekuensi pulse PWM lcd 3.3V-30V Dapat Disesuaikan

Modul:
1.Frekuensi tampilan LCD dan siklus tugas, sangat jelas, output PWM dapat diatur ke frekuensi dan siklus tugas;
2. Rentang frekuensi lebar, presisi tinggi;
3. Komunikasi Serial, tingkat TTL
Pertama, deskripsi modul
Output PWM, Anda dapat mengatur frekuensi, siklus tugas;
Frekuensi dibagi menjadi empat rentang, peralihan otomatis:
1. Xxx (tanpa titik desimal): unit terkecil adalah 1Hz, rentang nilai 1Hz ~ 999Hz;
2. X.xx (titik desimal dalam ratusan) unit terkecil adalah 0,01Khz, rentang 1,00Khz ~ 9,99Khz;
3. Xx.x (titik perpuluhan dalam sepuluh): unit terkecil ialah 0.1Khz; julat nilai 10.0KHz ~ 99.9KHz
4. X.x.x (titik desimal dalam sepuluh dan ratus): unit terkecil adalah 1KHz; rentang nilai 1KHz ~ 150KHz tampilan frekuensi: 100 menunjukkan output PWM 100Hz;
1.01 menunjukkan keluaran PWM pulsa 1.01K;
54.1 menunjukkan bahwa output PWM memiliki pulsa 54.1 kHz;
1.2.4 menunjukkan bahwa output PWM adalah pulsa 124 kHz;
Rentang siklus tugas: 0 ~ 100%;
Semua parameter yang ditetapkan, matikan secara automatik disimpan.
Kedua, set parameter
Modul memiliki empat tombol independen, digunakan untuk mengatur frekuensi dan siklus tugas, mendukung sentuhan (meningkatkan atau mengurangi unit) dan tekan lama (peningkatan atau penurunan cepat), set parameter secara otomatis hemat, matikan Tidak Hilang.
Ketiga, parameter modul:
1. Tegangan kerja: 3,3 ~ 30V;
2. Rentang frekuensi: 1Hz ~ 150KHz;
3. Akurasi frekuensi: akurasi di setiap rentang sekitar 2%;
4. Kapasitas beban sinyal: arus keluaran dapat sekitar 5 ~ 30ma;
5. Amplitudo keluaran: Amplitudo PWM sama dengan tegangan pasokan;
6. Suhu sekitar: -20 ~ +70 ℃.
Keempat, ruang lingkup aplikasi:
1. Digunakan sebagai generator sinyal gelombang persegi, menghasilkan sinyal gelombang persegi untuk pengembangan dan penggunaan eksperimental;
2. Digunakan untuk menghasilkan sinyal gelombang persegi yang mengontrol driver motor;
3. menghasilkan pulsa yang dapat disesuaikan untuk penggunaan MCU;
4. menghasilkan denyut nadi yang dapat disesuaikan, mengontrol sirkuit yang relevan (Kecepatan peredupan PWM dan aplikasi lainnya).
5, kontrol serial (komunikasi tingkat TTL satu chip)
Standar komunikasi:
9600 bps Data bit: 8
Bait berhenti: 1
Periksa digit: tidak ada
Kontrol aliran: tidak ada
1, set frekuensi PWM
"F101": Tetapkan frekuensi ke 101 HZ (001 hingga 999)
"F1,05": Set frekuensi 1,05 KHZ (1,00 ~ 9,99)
"F10.5": Atur frekuensi ke 10.5KHZ (10.0 ~ 99.9)
"F1.0.5": Set frekuensi 105KHZ (1.0.0 ~ 1.5.0)
2, atur siklus tugas PWM
"DXX": Tetapkan kitaran tugas PWM ke XXX; (001 ~ 100)
Seperti D050, set siklus tugas PWM 50%
3, baca parameter set
Hantar rentetan "baca" untuk baca parameter set.
Atur dengan sukses pengembalian: TURUN;
Tetapan gagal dikembalikan: FALL

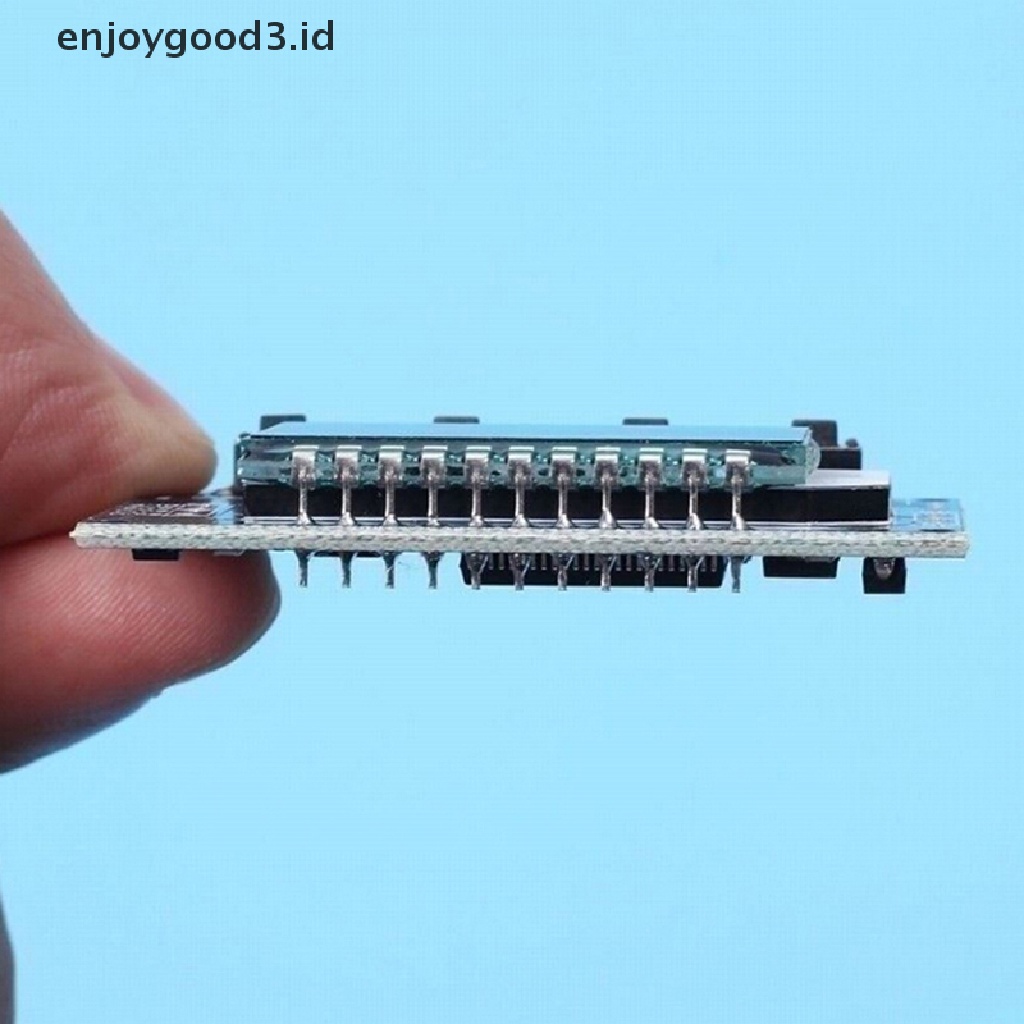

Gambar produk
