Modul DC-DC Step-Up 15A 400W CC-CV Boost Converter

Detail Modul DC-DC Step-Up 15A 400W CC-CV Boost Converter

Deskripsi Modul DC-DC Step-Up 15A 400W CC-CV Boost Converter
Type: Non-isolated boost module
Tegangan Input: DC8.5V to 50V
Tegangan Output : DC10V to 60V (Bawaan pabrik 19V)
Arus Input Maks : 15A (Berikan pendingin tambahan jika melebihi 8A)
Arus Output Maks: 12A (berhubungan dengan perbedaan tegangan input dan output, semakin besar perbedaan, Arus output akan semakin kecil. (Berikan pendingin tambahan jika melebihi 7A)
Arus Statis : 10mA(will increase when convert 12V to 20V)
Constant Current Range: 0.2A to 12A
Output Power = Volt Input *Ampere *Nilai Efisiensi
Suhu kerja: -40° to 85°(jika terlalu tinggi, Berikan pendingin tambahan)
Frequency: 150KHz
Efisiensi Konversi maks : 96% (efisiensi dipengaruhi oleh tegangan dan arus input dan output serta perbedaan tegangan dan arus)
Proteksi Arus lebih : Ada (Jika Arus Input melebihi 15A, tegangan output akan otomatis berkurang)
Proteksi Input terbalik : Tidak ada
Dimensi: 67 x 48 x 28mm / 2.63 x 1.89 x 1.1"

Pengaturan Tengangan dan Arus Output :
1, Pengaturan Tegangan : Putar Potensio "CV-ADJ" searah jarum jam untuk mengurangi tegangan dan berlawanan jarum jam untuk menambah tegangan output.

2, Pengaturan Arus : Putar Potensio "CC-ADJ" berlawanan jarum jam sekitar 30 kali putaran untuk meminimalkan arus output sebelum dihubungkan dengan beban, lalu tambahkan arus dengan memutar "CC-ADJ" searah jarum jam sampai arus yang diperlukan

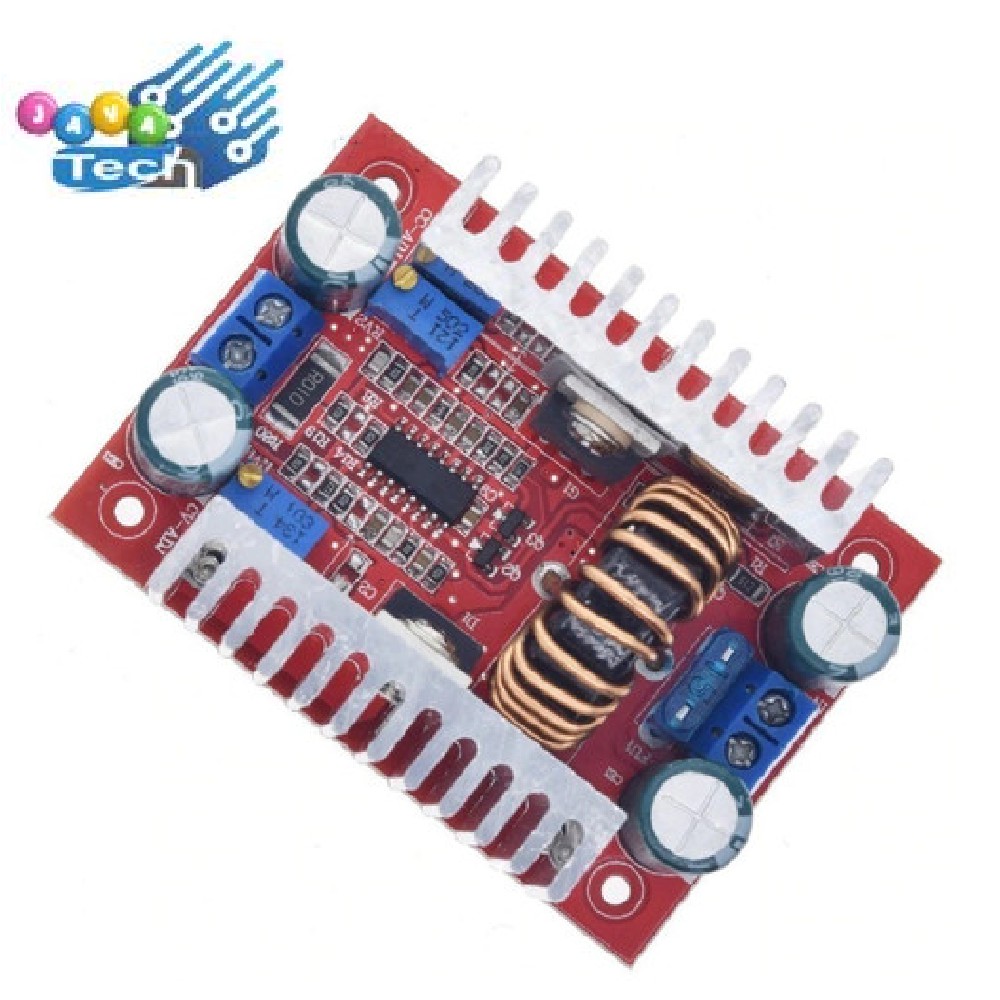

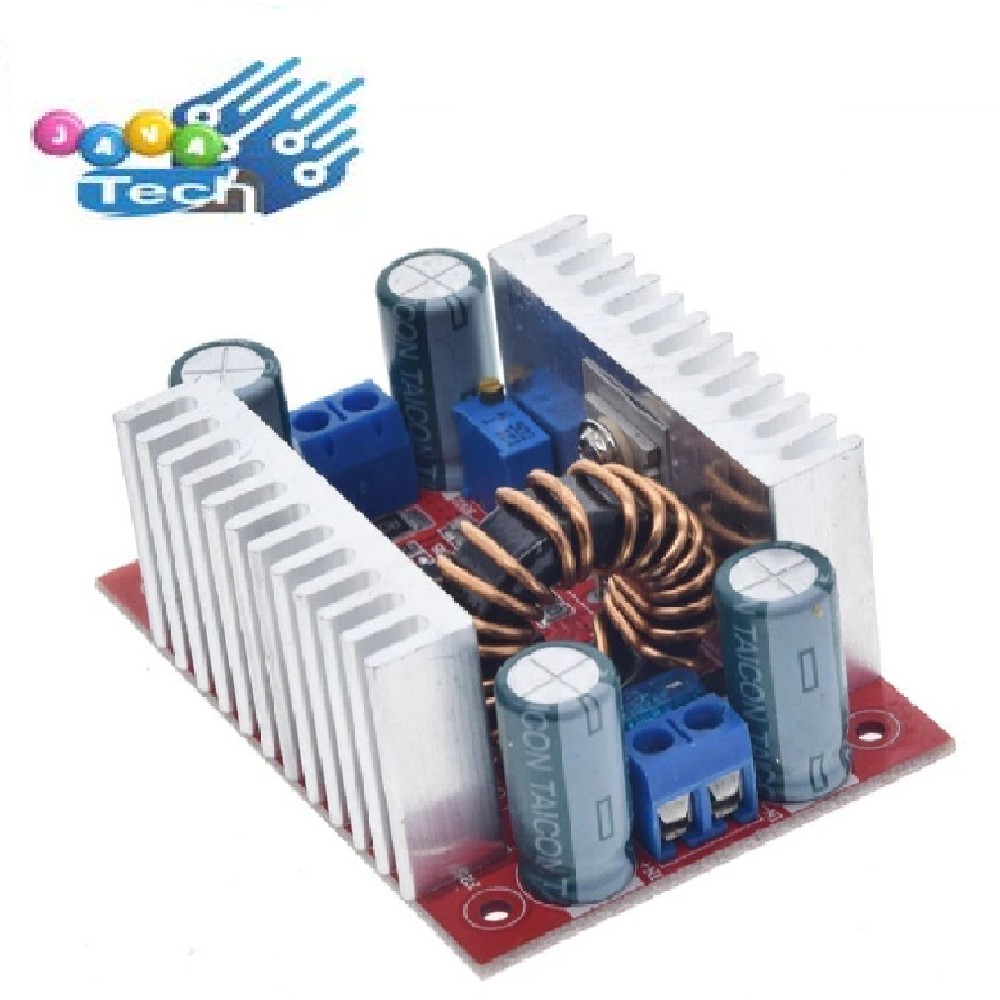

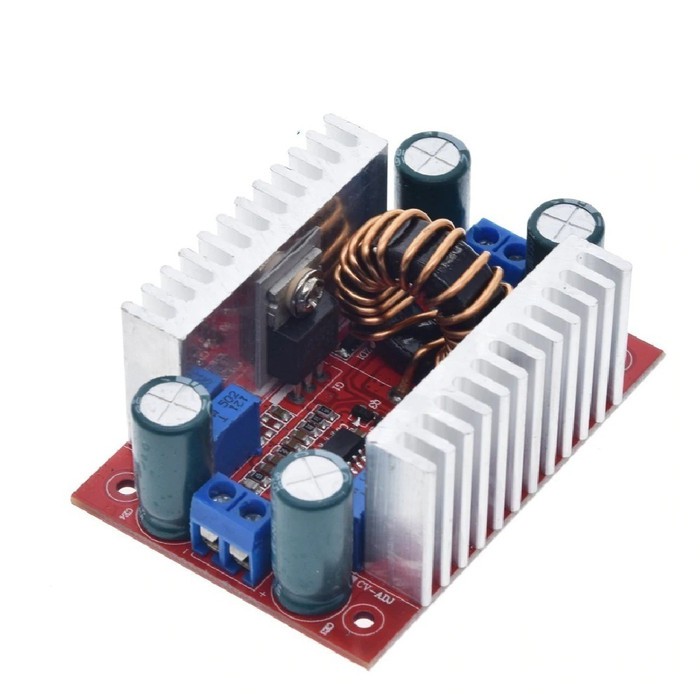

Gambar produk
