Modul charger baterai TP 4056

Detail Modul charger baterai TP 4056

TP4056 adalah modul untuk mengisi baterai isi ulang Lithium (Li-ion rechargeable battery) 1 Ampere yang dilengkapi dengan 2 lampu indikator, masing-masing menunjukkan status saat mengisi ulang (LED merah) dan saat baterai sudah terisi penuh (LED biru).

Modul ini menggunakan IC TP4056 yang merupakan IC pengisi ulang linear untuk baterai lithium-ion sel tunggal dengan arus dan tegangan yang konstan yang dilengkapi dengan sistem pengaturan suhu (thermal regulation). Tegangan pengisian konstan di 4,2 Volt (akurasi 1,5%), ideal untuk digunakan mengisi ulang baterai bertegangan 3 ~ 3,7 Volt. Fitur lainnya dari IC ini adalah pemantau arus, pengunci tegangan kurang (under-voltage lockout), pengisi ulang otomatis, dan dua status pin yang mana pada modul ini dihubungkan dengan LED indikator.

Spesifikasi:
Input: micro USB (bisa langsung dikonek ke charger handphone umum)
Tegangan input: 4.5V-5.5V
Tegangan stop cas penuh: 4.2V 1%
Arus cas maximum: 1000 mA (1A)
Perlindungan over-discharge: 2.5V
Perlindungan arus berlebih: 3A
Suhu kerja: -10 s/d 85 C
Ukuran: 2.6x1.7cm

Terdapat 2 lampu indikator:
merah - sedang cas
hijau - sudah penuh

Adjust Current (Ganti nilai resistornya):
30k -> 50mA
20k -> 70mA
10k -> 130mA
5k -> 250mA
4k -> 300mA
3k -> 400mA
2k -> 580mA
1.66k -> 690mA
1.5k -> 780mA
1.33k -> 900mA
1.2k -> 1000mA (Default)

Cara pakai:
1. Micro USB dihubungkan ke charger handphone
2. Kutub Batere Li-Ion dihubungkan ke B+ dan B-
3. Beban listrik seperti lampu, mainan, handphone dll, dihubungkan ke OUT+ dan OUT-, agar perlindungan over current dan over discharge berfungsi. Bila dibypass langsung ke B+ dan B- fungsi perlindungan tersebut tidak akan berfungsi dan berpotensi merusak baterai Li-Ion.

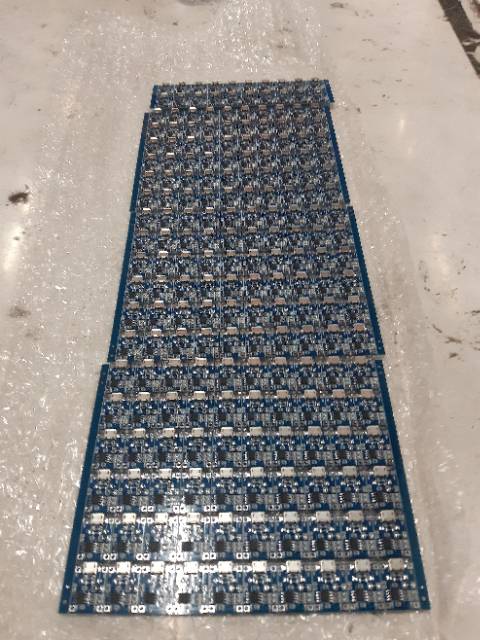

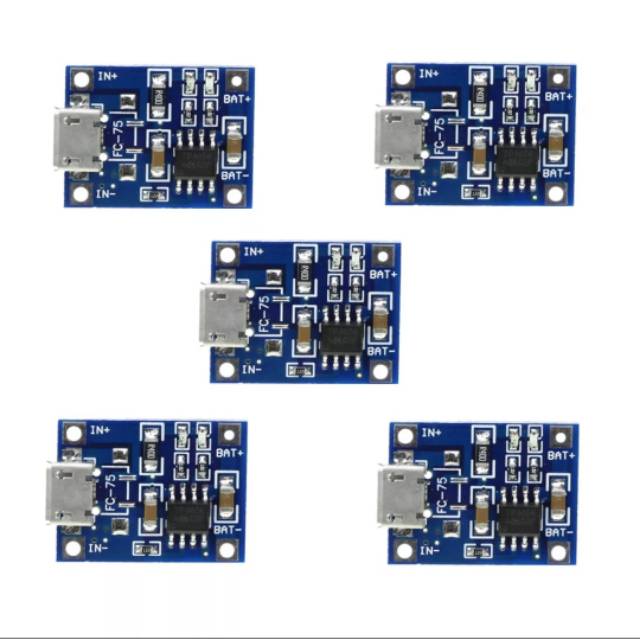

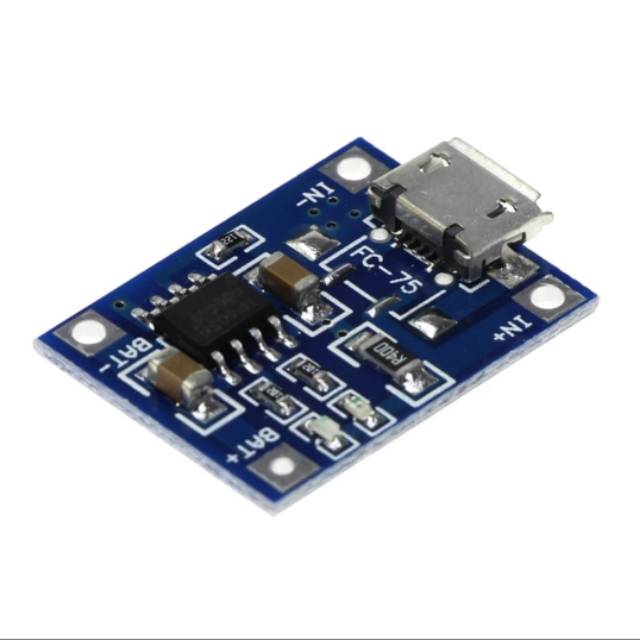

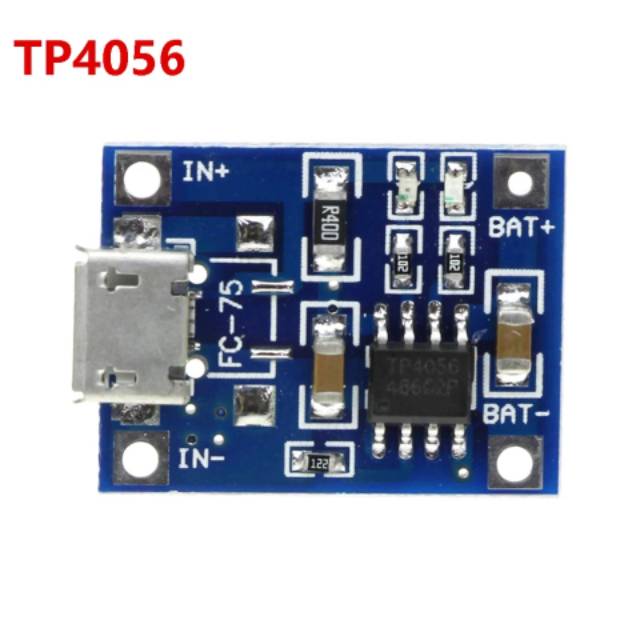

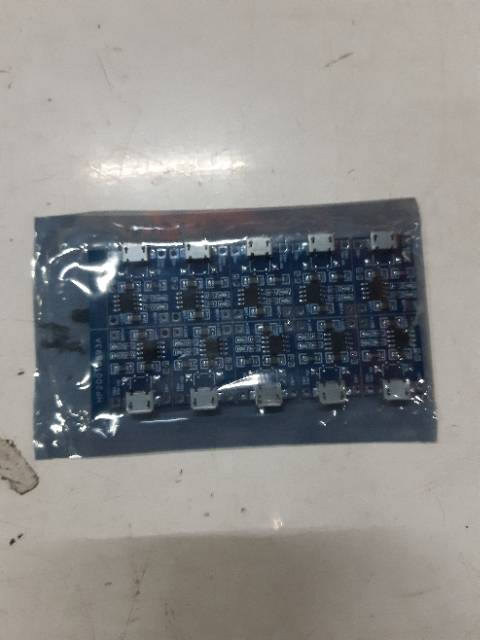

Gambar produk
