Modul Charge Discharge Indicator Lithium Battery 3.7V Output 5V 2A

Detail Modul Charge Discharge Indicator Lithium Battery 3.7V Output 5V 2A

Modul dengan ukuran kecil ini berfungsi sebagai pengatur kinerja baterai pada saat pengisian maupun mengeluarkan tegangan.
Dengan 4 buah led indikator kita akan terbantu untuk melihat berapa banyak kapasitas baterai yang masih kita miliki.
Tombol digunakan untuk mengatur hidup matinya keluaran sehingga lebih aman sebelum kita benar-benar menyuplai rangkaian output.

Fitur:
Proteksi arus berlebih
Proteksi tegangan berlebih
Proteksi hubung singkat
Proteksi suhu berlebih
4 led Indikator kapasitas baterai

Spesifikasi:
Tegangan pengisian: DC 4.5V-5.5V (DC 5V recommended)
Arus pengisian: 0-2.1A
Arus stanby pengisian: 100uA
Tegangan penuh baterai: 4.2V+/-1%
Arus keluaran: 0-2.4A
Arus stanby keluaran: 50uA
Efisiensi keluaran : sampai 96%
Tegangan keluaran: 5V

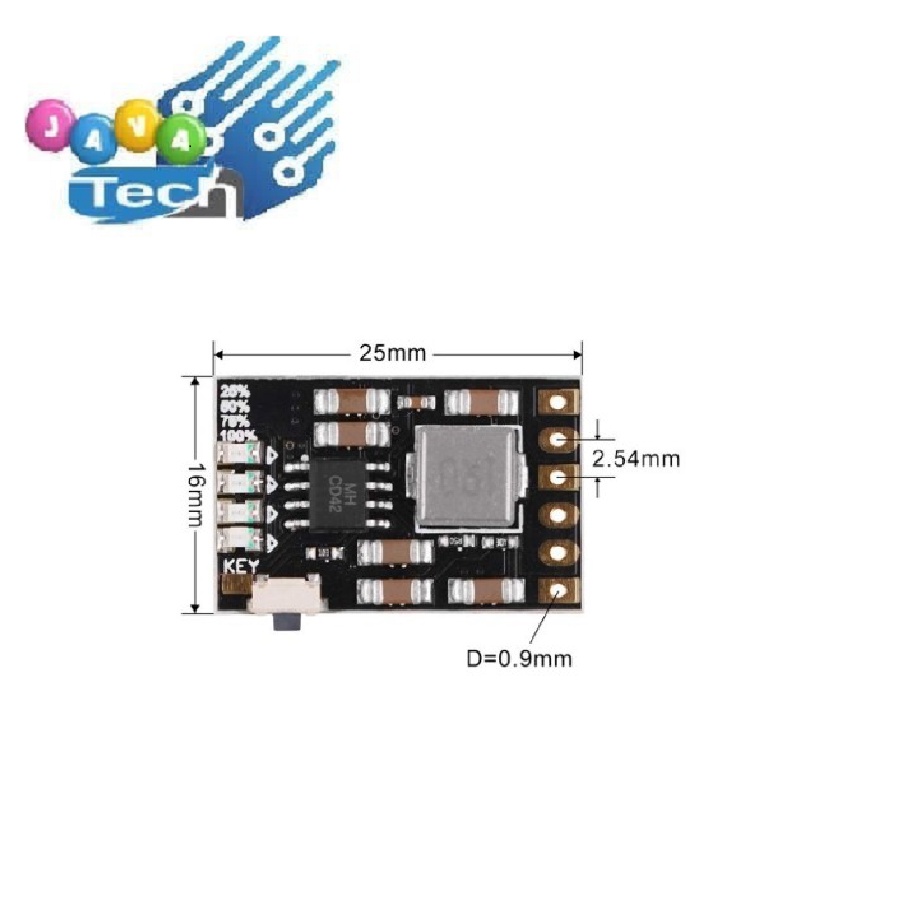

Ukuran: 25x16x4mm

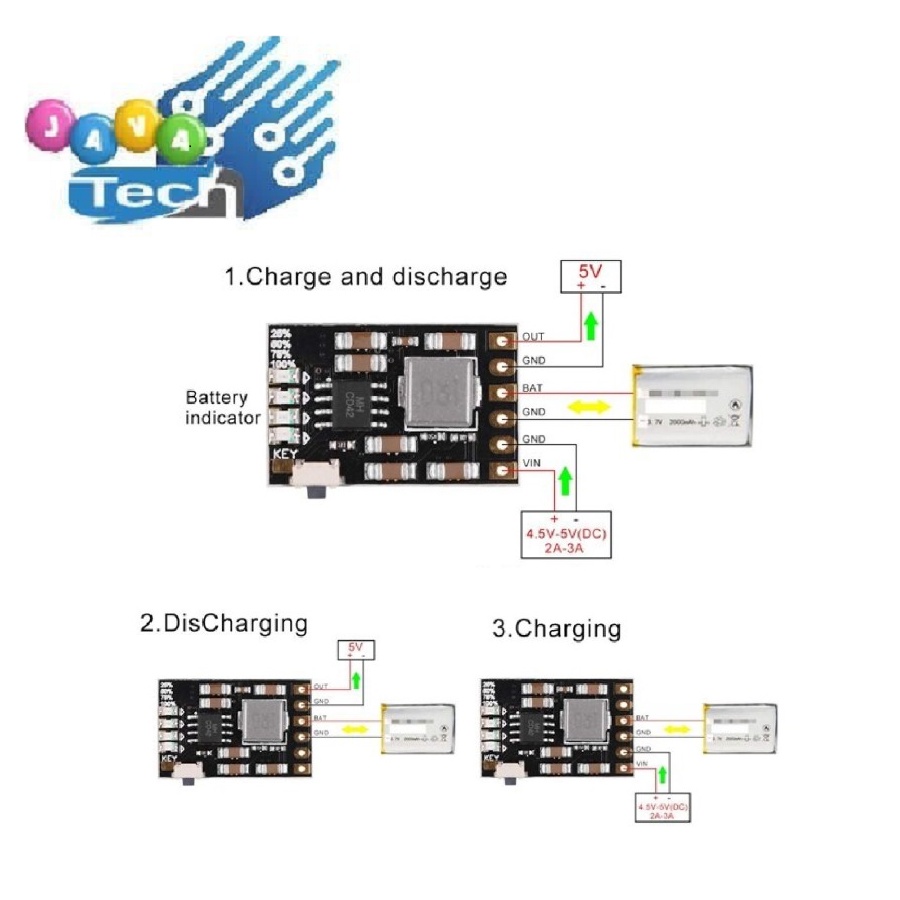

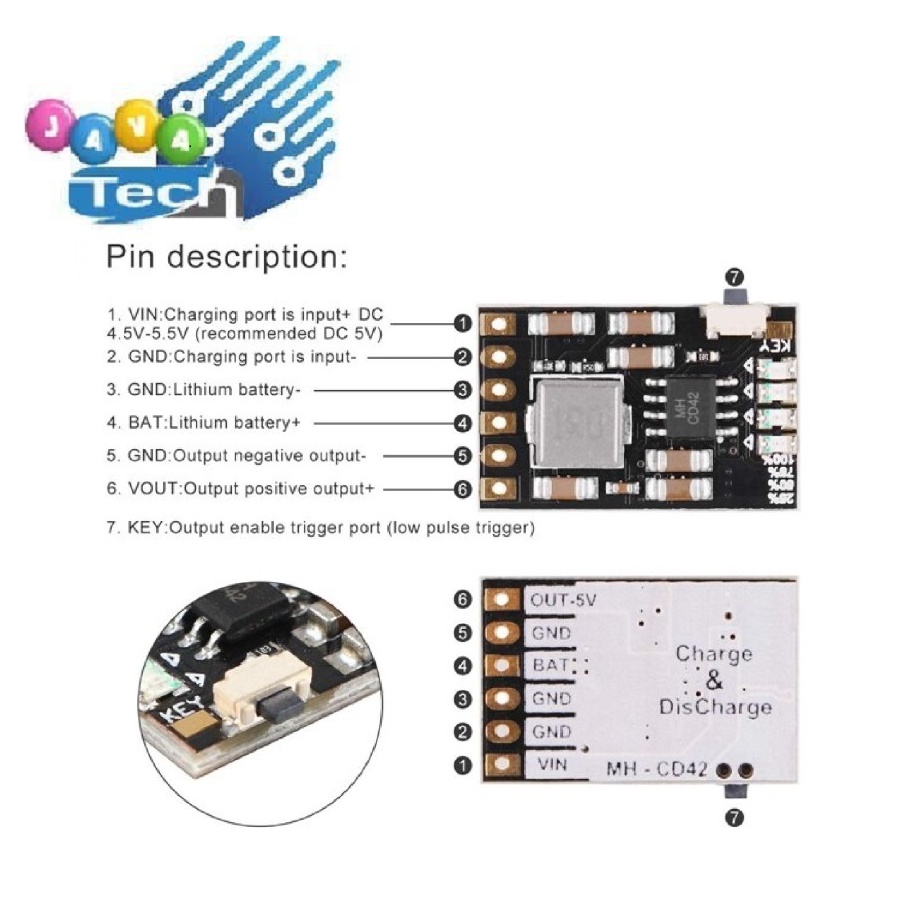

Pinout:
VIN: Sumber Pengisian Positif (+)
GND: Sumber Pengisian Negative (-)
BAT: Baterai lithium 3.7v Positive (+)
GND: Baterai lithium 3.7v Negative (-)
GND: Kelurana 5v 2a Negative (-)
OUT: Keluaran 5v 2a Positive (+)
KEY: Tombol aktivasi tegangan keluaran (tegangan rendah)

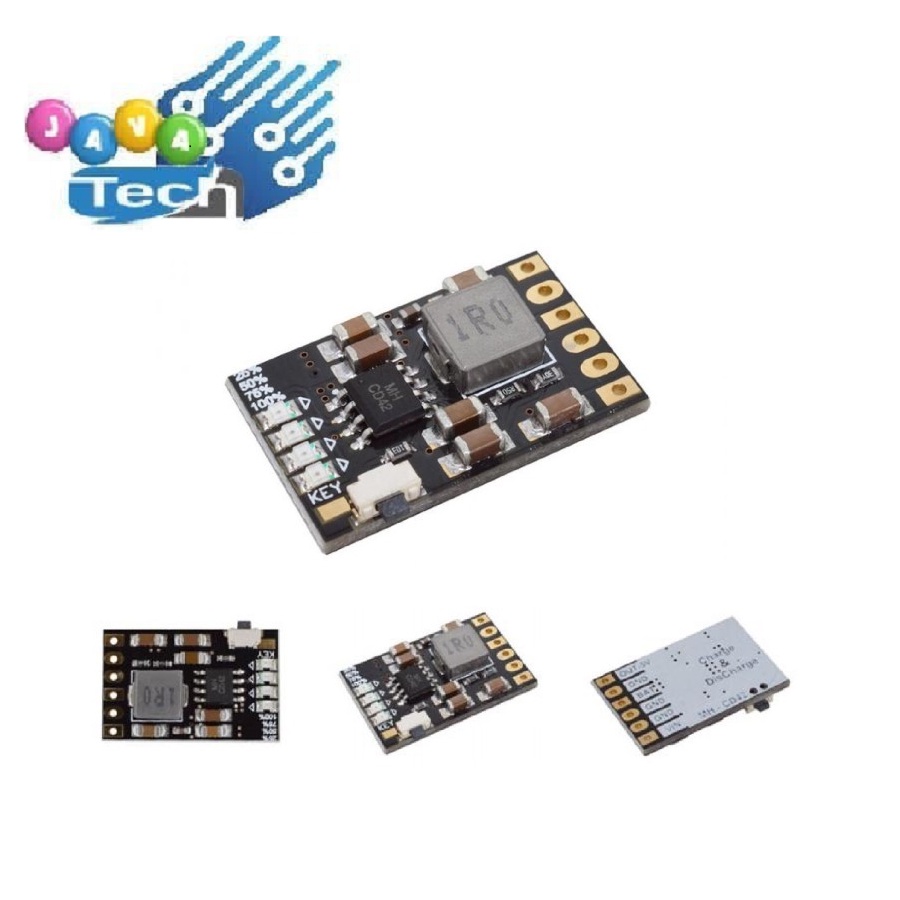

Gambar produk
