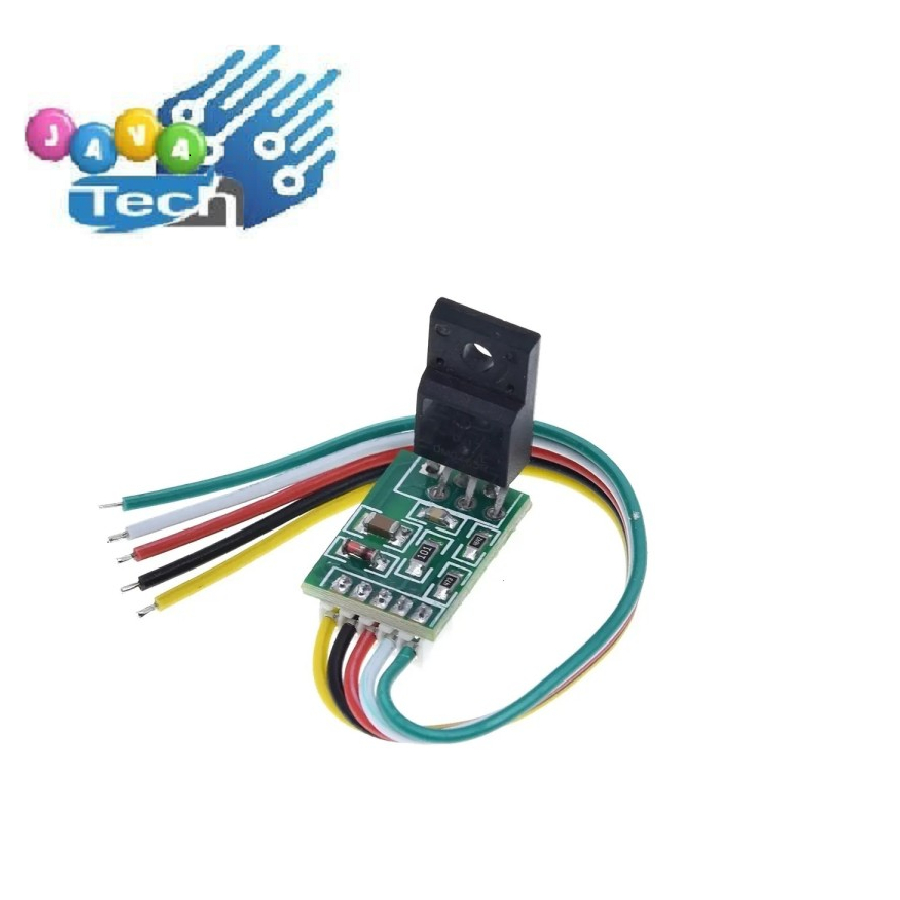

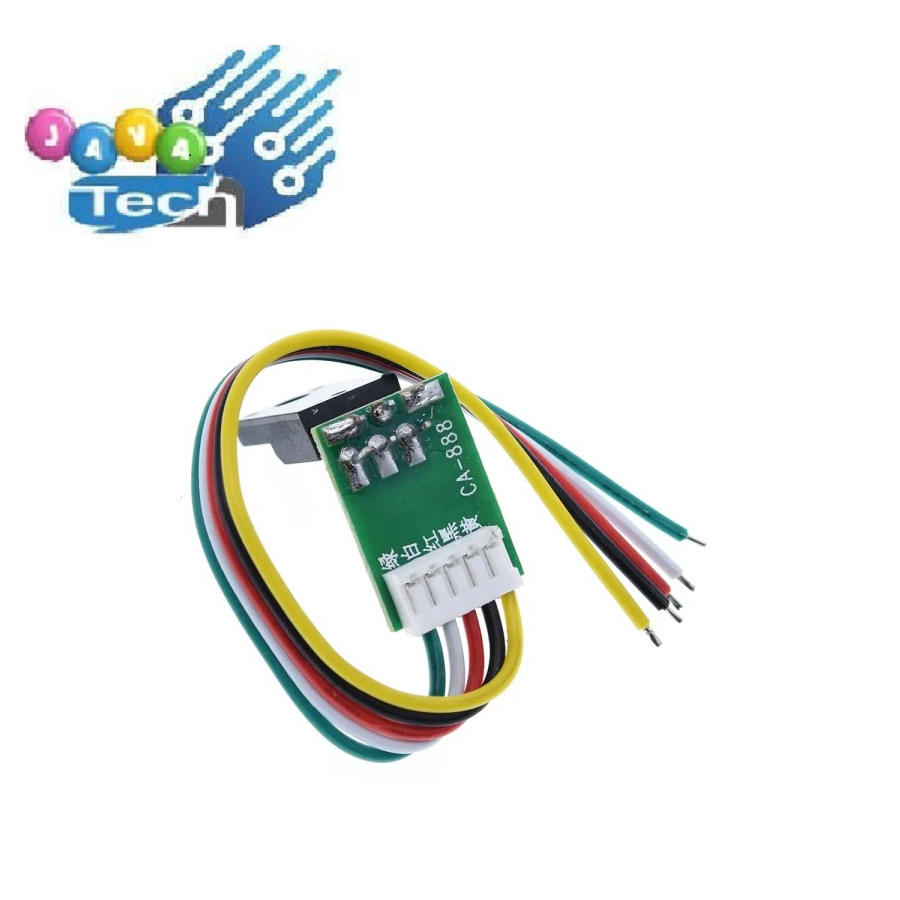

Detail Modul CA-888 Universal SMSP Power Supply Control Gacun TV LED 5 Kabel

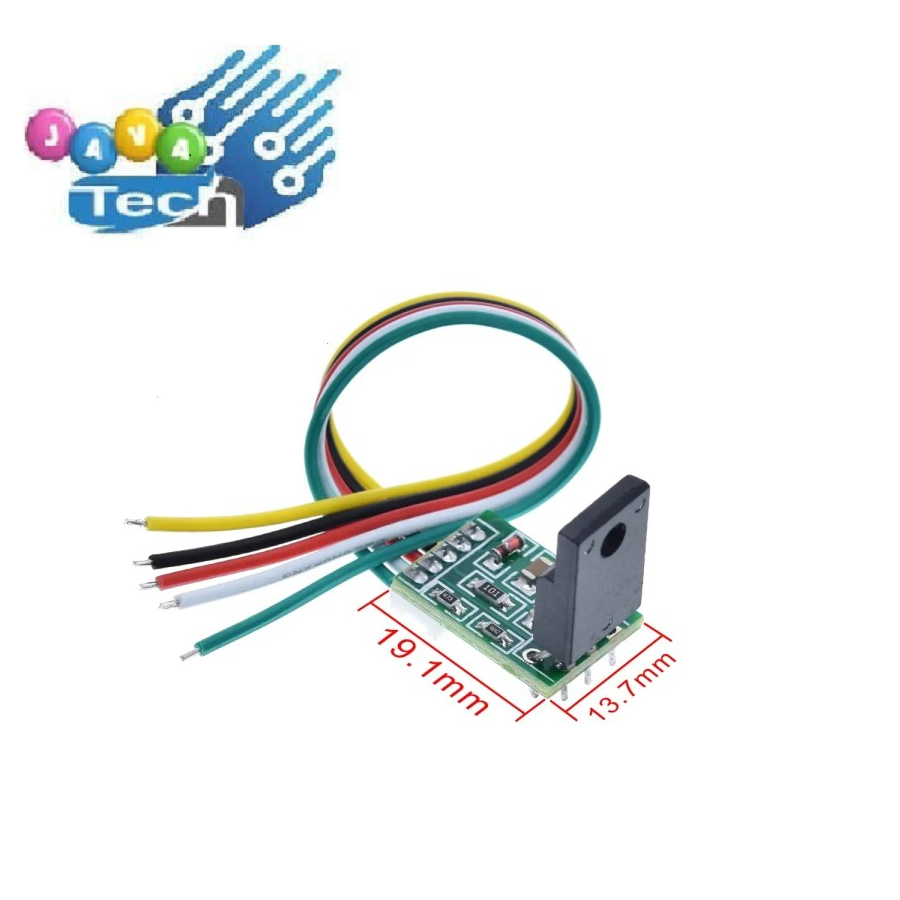

Dimensi: 19.1x13.7x24mmPanjang Kabel : 100mm
Kegunaan: Power Supply Module untuk 15-21 inch LCD
DM0565R, DM0465R

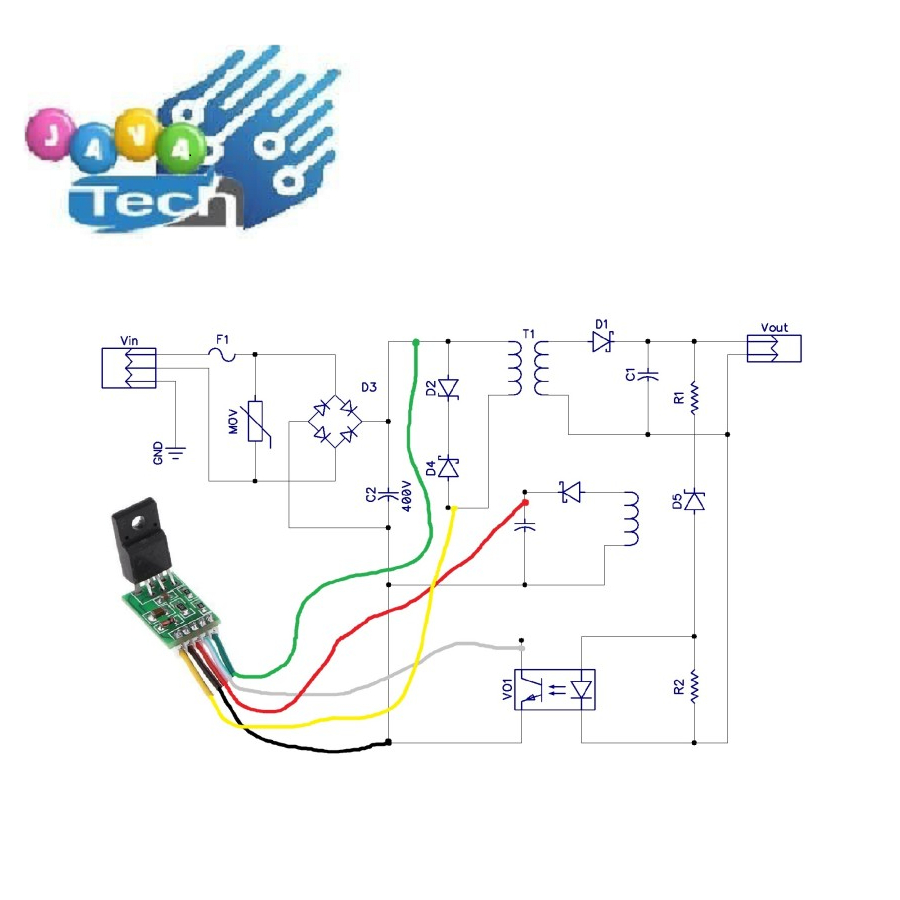

- Hijau (Start Foot): terhubung dengan kutub positif + Kapasitor 300V
- Hitam (GND): Ground 300V atau kutub negatif kapasitor. Hubungkan kutub negatif kapasitor filter besar secara langsung.
- Merah (VCC): Terminal catu daya modul. Menerima kutub positif dari kapasitor setelah memperbaiki terminal lilitan umpan balik, dan terus menerus memasok daya. Tegangannya antara 12 dan 18V.
- Kuning (Drain): Terminal kontrol daya. terhubung ke tiang D catu daya MOS daya tinggi asli. Biasanya kaki tengah tabung sakelar daya (power switch tube).
- Putih (FB): Umpan balik stabilisasi tegangan. Terhubung dengan photocoupler 4 kaki. Pastikan photocoupler 3 kaki terhubung dengan Hot Ground. Jika bukan Hot Ground, the photocoupler is shortened to the hot ground, dan sirkuit periferal dari empat kaki terputus.
