Modul Bluetooth VU Display 2.1 TDA7377 Power Amplifier 2x 15W Plus 30W Subwoofer 12V Single VCC

Detail Modul Bluetooth VU Display 2.1 TDA7377 Power Amplifier 2x 15W Plus 30W Subwoofer 12V Single VCC

Video perkenalan produk Modul Bluetooth VU Display 2.1 TDA7377 Power Amplifier 2x 15W Plus 30W Subwoofer 12V Single VCC. Sumber: Shopee.

- Produk bisa dilihat = ready stok, pembelian dengan qty banyak harap ditanyakan dulu.
- Garansi 1 bulan setelah diterima dengan ketentuan,
1.Tidak merusak/ membuat cacat pada lubang panel (bisa disekat dengan mika/ kertas).
2.Tidak ada komponen yang terbakar, jika ada komponen yang terbakar bisa dipastikan kesalahan dari supply tegangan.
3. Tidak ada bekas solderan pada konektor/ bekas penambahan komponen maupun kabel/ modif.
4. Semua ongkir retur, baik pengembalian maupun pengiriman ditanggung pembeli, karena modul sudah melalui 2 kali uji sebelum dikirim.

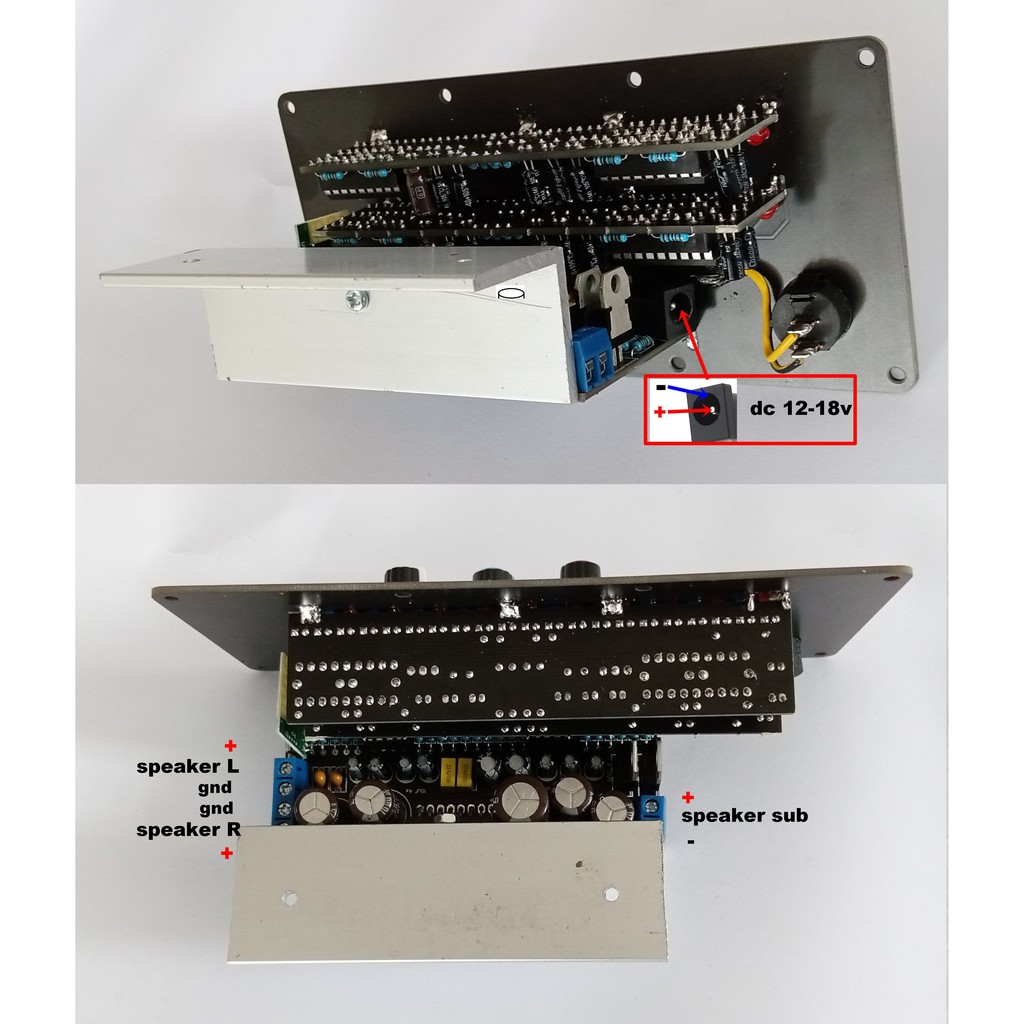

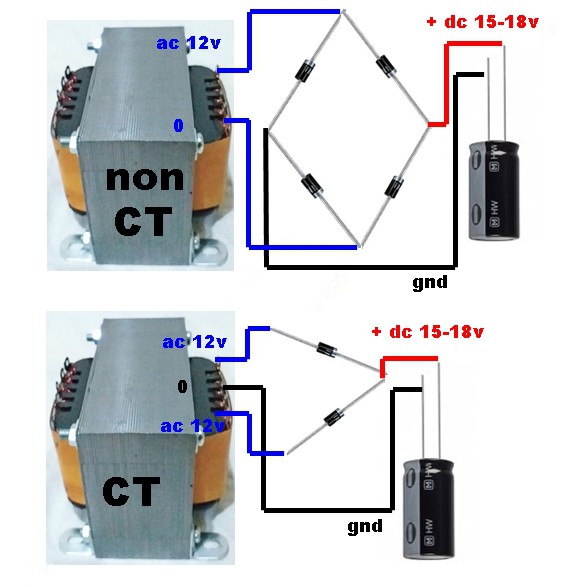

- Suply tegangan dc 12-18v single vcc/ non ct(untuk travo out ac 12v dengan sistem penyearah full, 2 diode untuk travo ct dan 4 diode untuk travo tunggal/ non ct (bisa dilihat pada gambar). Dan pastikan suply tegangan stabil.
- Minimal 3 ampere, rekomendasi paling kecil 5 ampere.
- Tegangan bisa menggunakan swhitcing, SMPS maupun aki 12v.
- Untuk satelite menggunakan filter pasif, sedangkan untuk subwoofer menggunakan penguat 4558, dot & bar mode VU display menggunakan 3915.
- Tidak ada seting pengaturan untuk volume vu display (fixed), sensifitas pergerakan vu display akan mengikuti volume dari player/ hp, tidak dari volume master.
- Dimensi fisik PCB (P)154 x (L)51 x (T)73mm

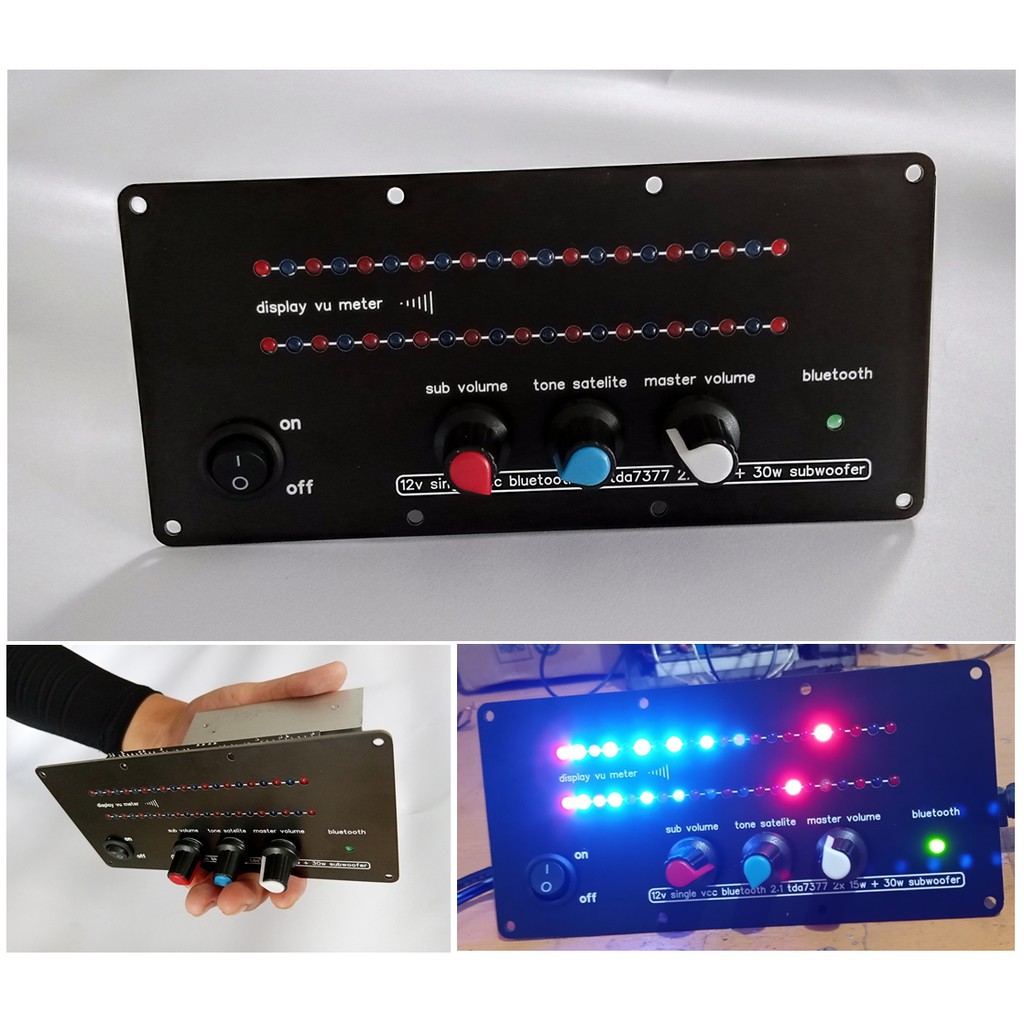

- Dimensi fisik panel 154 x 72mm
- Panel dari bahan PCB FR4, bukan dari plastik.
- Dimensi heatsink 93mm x30mm x 30mm x 3mm
- Tanpa isolator ic, langsung pasang ke heatsink.
- Jarak antar potensiometer 22mm.
- Speaker subwoofer 8 ohm, 6-10 inc, dan speaker satelite 8 ohm 4-6 inc. Dengan catatan speaker subwoofer harus lebih besar dari speaker satelite.

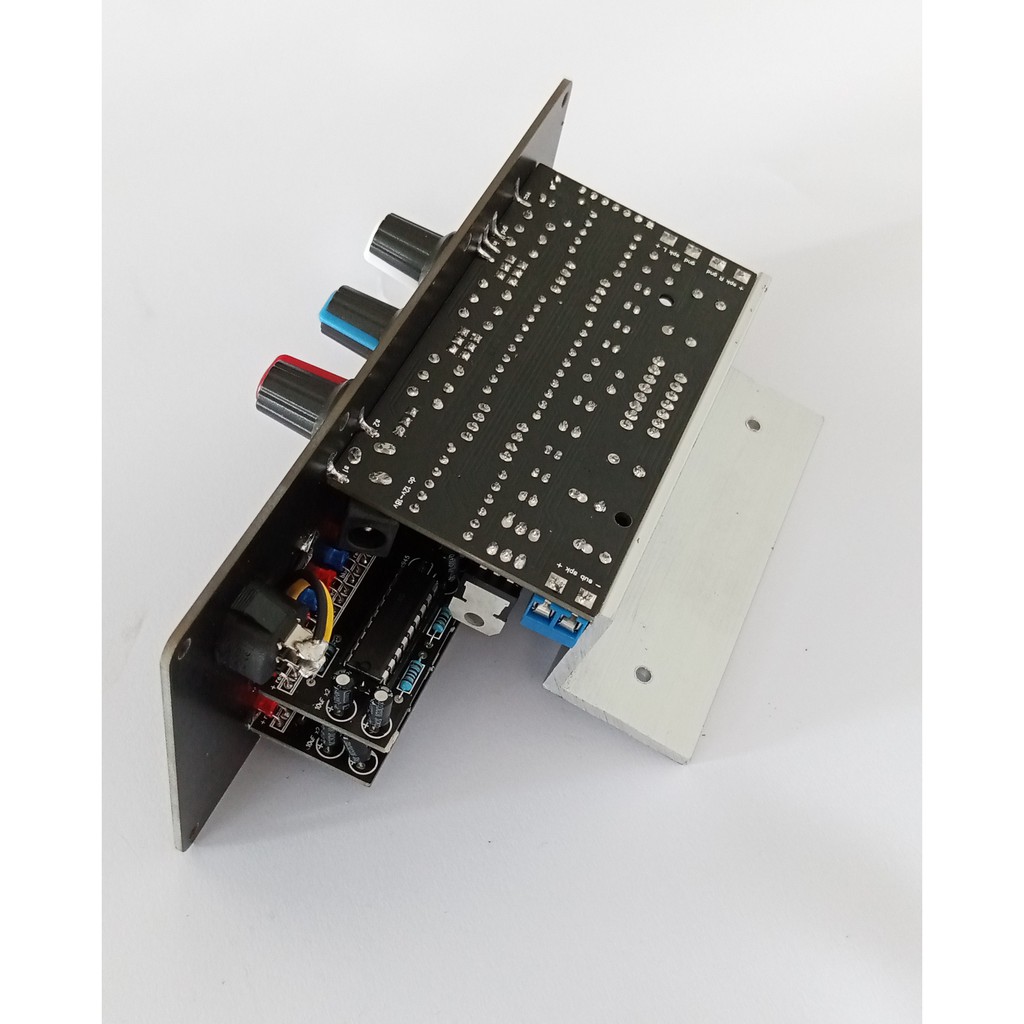

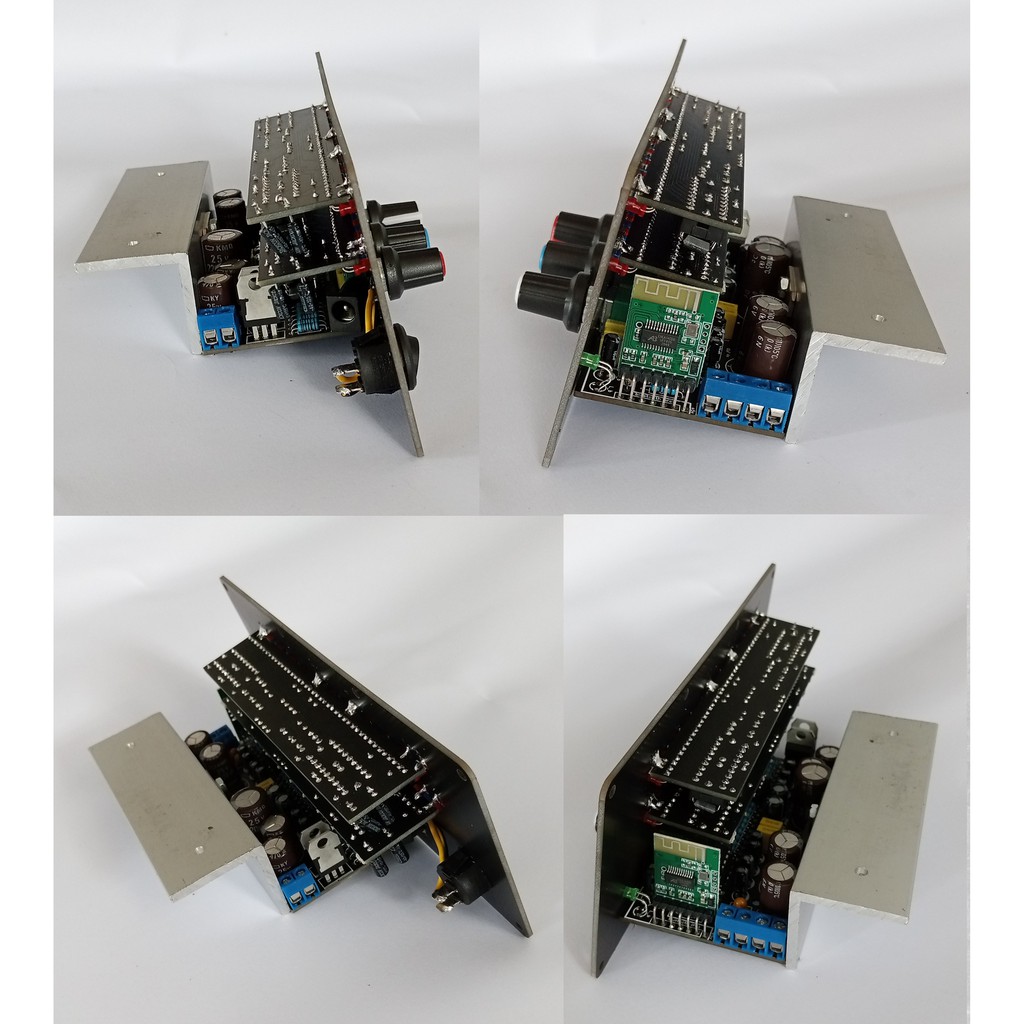

Gambar produk
