Modul Bluetooth Audio Adapter XS3868 Backplane Board

Detail Modul Bluetooth Audio Adapter XS3868 Backplane Board

XS-3868 adalah sebuah modul bluetooth audio, yang menggunakan chip OVC-3860 sebagai otaknya. Chip OVC-3860 memiliki fitur penting:
- Frekuensi 2.4 GHz
- Bluetooth 2.0 + EDR (up to 3 Mbps)
- Jangkauan +/- 10 meter
- Interface UART
- Stereo audio CODEC
- Output audio: 20 bit stereo audio DAC
- Input mikrofon: 16 bit mono voice ADC
- integrated headphone amplifier 40 mW
- power input 2.7v-4.5v
- input kontrol play, stop, rewind, volume, dll
- Support A2DP 1.2 dan AVRCP 1.4
- Support HFP 1.5 dan HSP 1.2

Board adapter ini untuk memudahkan kita dalam bereksperimen dengan modul XS-3868. Cukup dengan menyolder modul XS-3868 dan batere Li-Ion 3.7v ke board adapter.

Board ini terdiri dari 2 side.
Side 1:

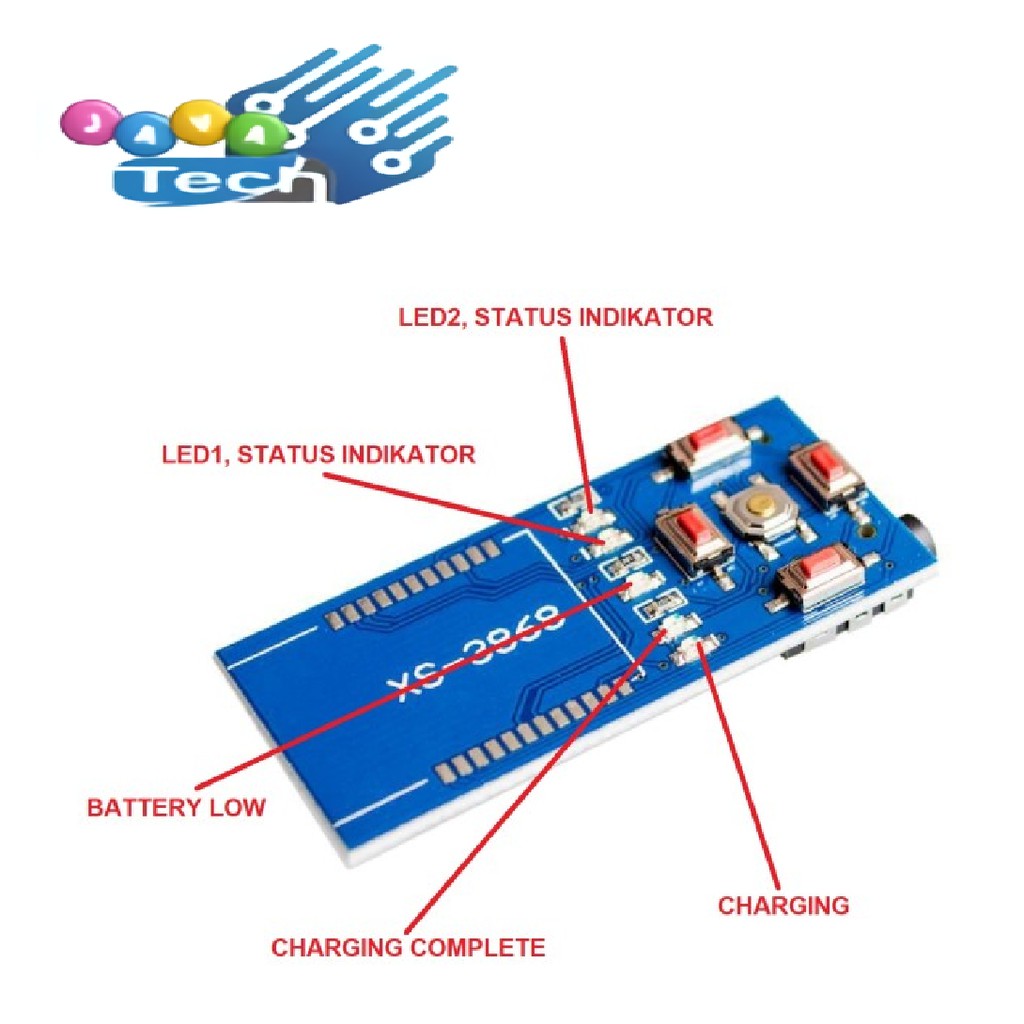

- Indikator sedang charging batere, charging full, dan low-batt

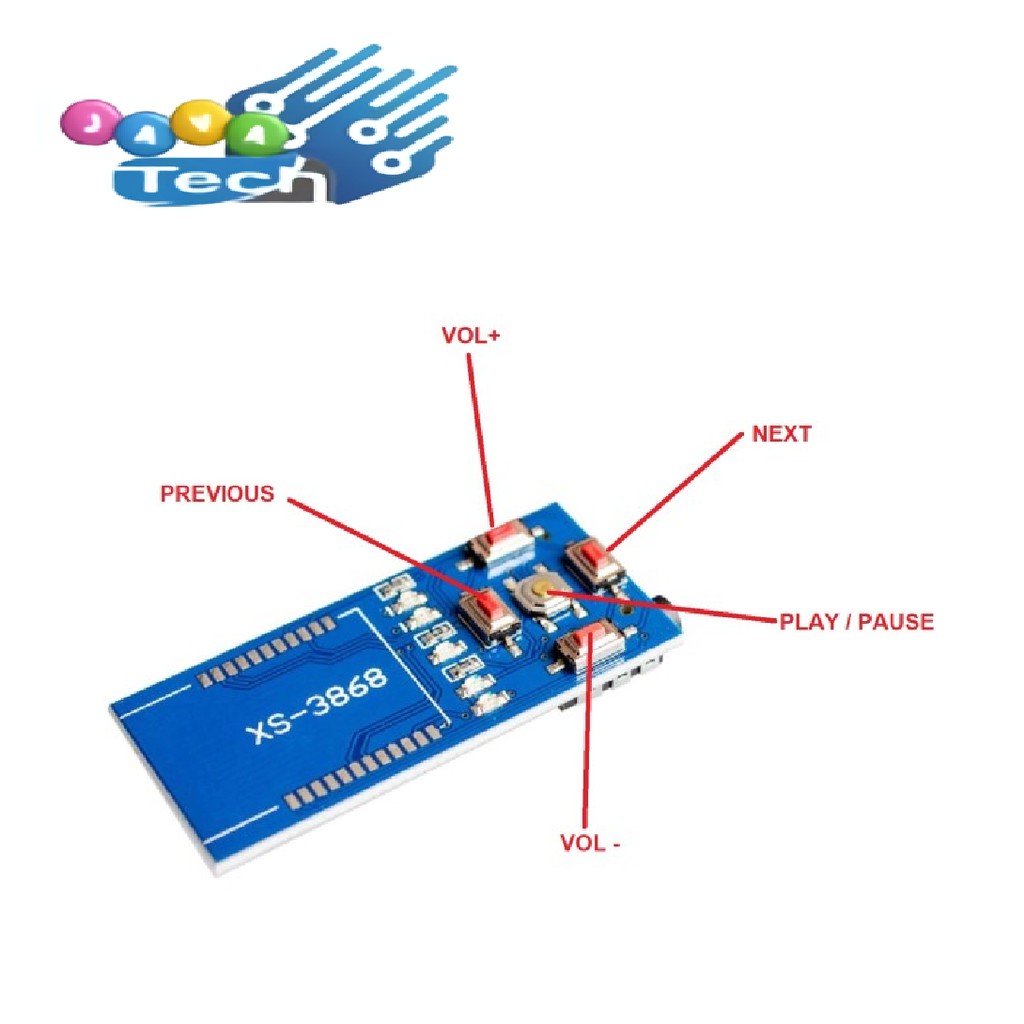

- Tombol Play, Pause, Prev, Next, Volume up, dan Volume Down
- Tempat solder modul XS-3868

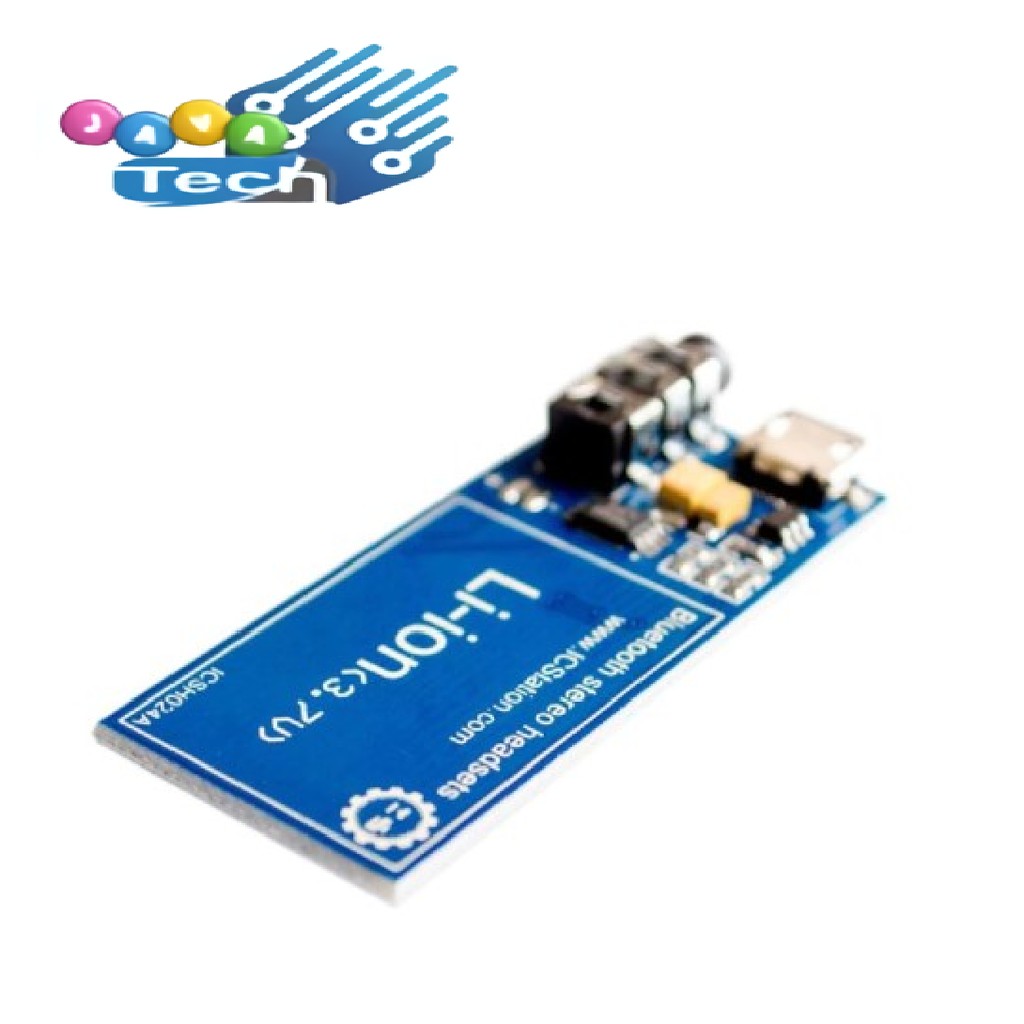

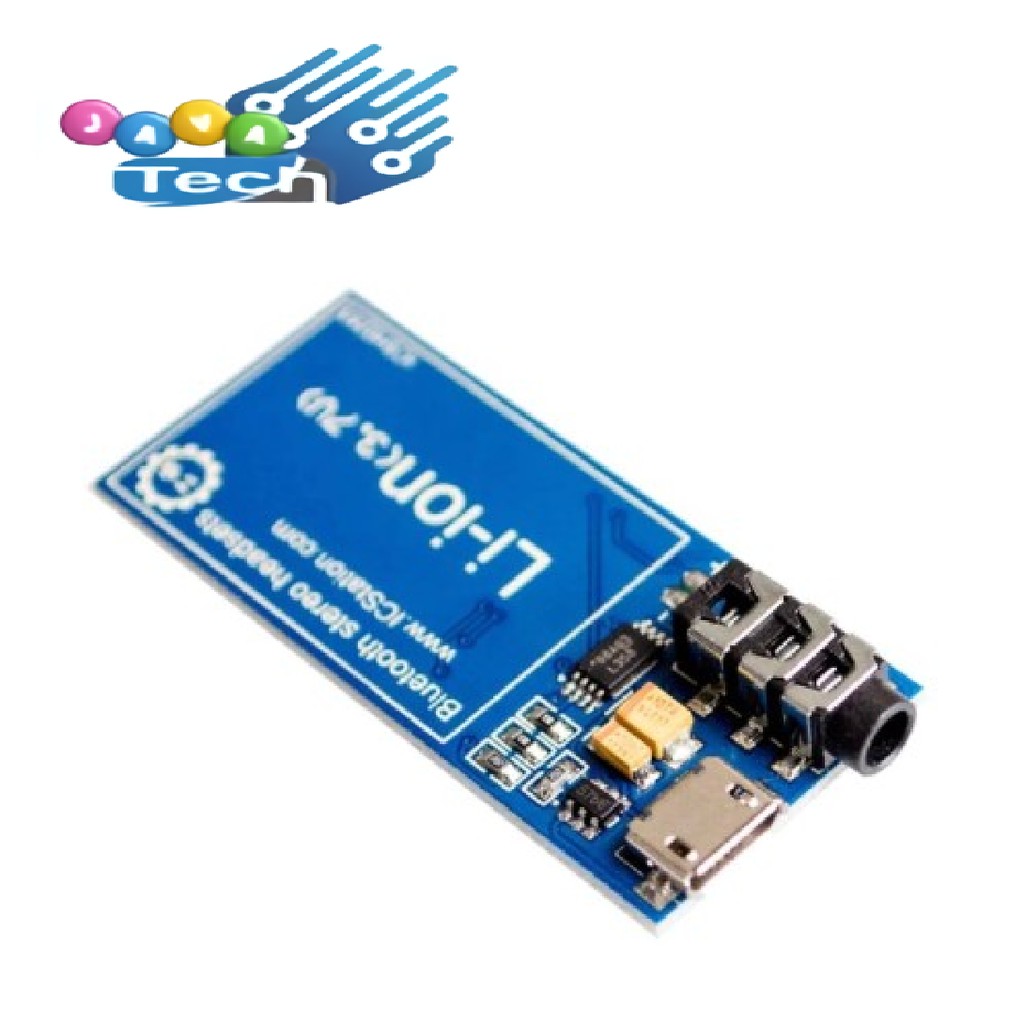

Side 2:
- Tempat holder batere Li Ion 3.7V
- USB charging
- Colokan audio, output 40 mW bisa dihubungkan dengan speaker 32 ohm

Spesifikasi:
- Tegangan USB charging : 4.2 V ~ 5 V
- Arus USB charging: 400 mA
- Arus saat Play: 80 mA (MAX)
- Ukuran board: 54.5 x 22 mm

Gambar produk
