Micro SD Card Reader Writer Module Reader Writer Arduino SPI interface

Detail Micro SD Card Reader Writer Module Reader Writer Arduino SPI interface

Micro SD card reader module adalah module untuk mengakses memory card tipe micro SD, sangat cocok untuk menambahkan kemampuan card reader/writer pada minsys (ARDUINO, RASPI, DLL) anda.

Modul ini sangat berguna bagi agan yang ingin menyimpan data di SD card saat melakukan data logging. Menggunakan library yang ada di arduino IDE, agan bisa melakukan read/write ke micro SD card secara langsung. Untuk berkomunikasi, modul ini memakai protocol SPI. Dilengkapi level converter, modul ini juga bisa digunakan oleh arduino 3.3V ataupun raspberry.

Harga satuan utk 1 pcs module tidak termasuk micro SD

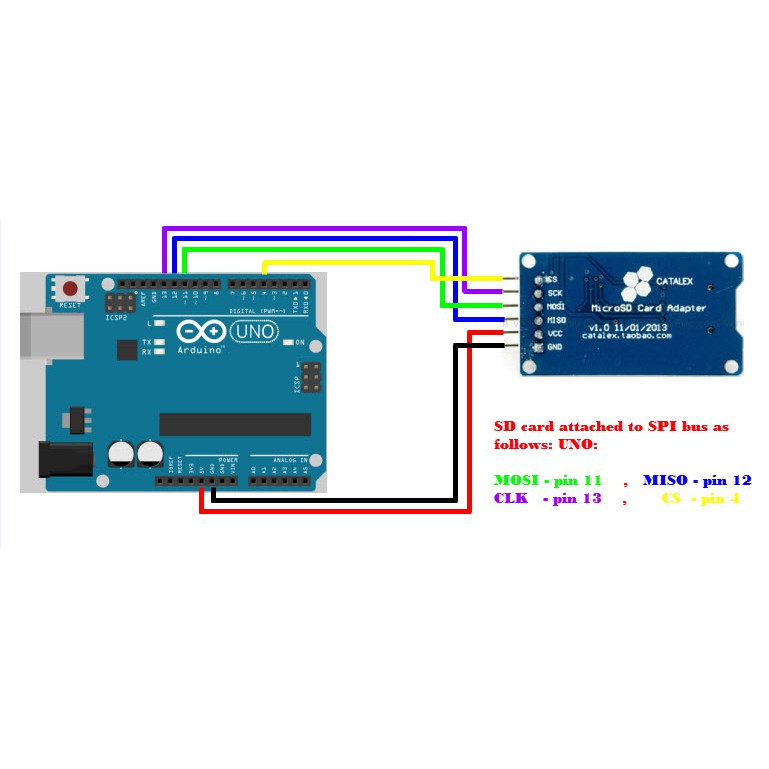

Cara pemasangan pada Arduino Uno:
> Pin GND GND
> Pin 5V VCC
> Pin 10 CS (SS = Slave Select)
> Pin 11 DI (MOSI = Master Out Slave In)
> Pin 12 DO (MISO = Master In Slave Out)
> Pin 13 CLK (SCK = System Clock)

Cara pemasangan pada Arduino Mega 2560:
> Pin GND GND
> Pin 5V VCC
> Pin 50 CS (SS = Slave Select)
> Pin 51 DI (MOSI = Master Out Slave In)
> Pin 52 DO (MISO = Master In Slave Out)
> Pin 53 CLK (SCK = System Clock)

Fitur:
1. Mendukung Micro SD Card, Micro SDHC card (high-speed card)
2. Onboard level conversion circuit, bisa 5V atau 3.3V
3. Power supply 4.5V ~ 5.5V, 3.3V voltage regulator circuit-board
4. Communication interface menggunakan standard SPI interface
5. Memiliki 4 lobang baut M2 untuk memudahkan pemasangan

Spesifikasi:
Power Supply VCC: 5V (4.5~5.5v)
Arus: 80mA (0.2~200mA)
Interface Power Supply: 3.3 or 5V
Tipe Card yg didukung: Micro SD Card(<=2G) / Micro SDHC Card(<=32G)
Ukuran: 42X24X12mm

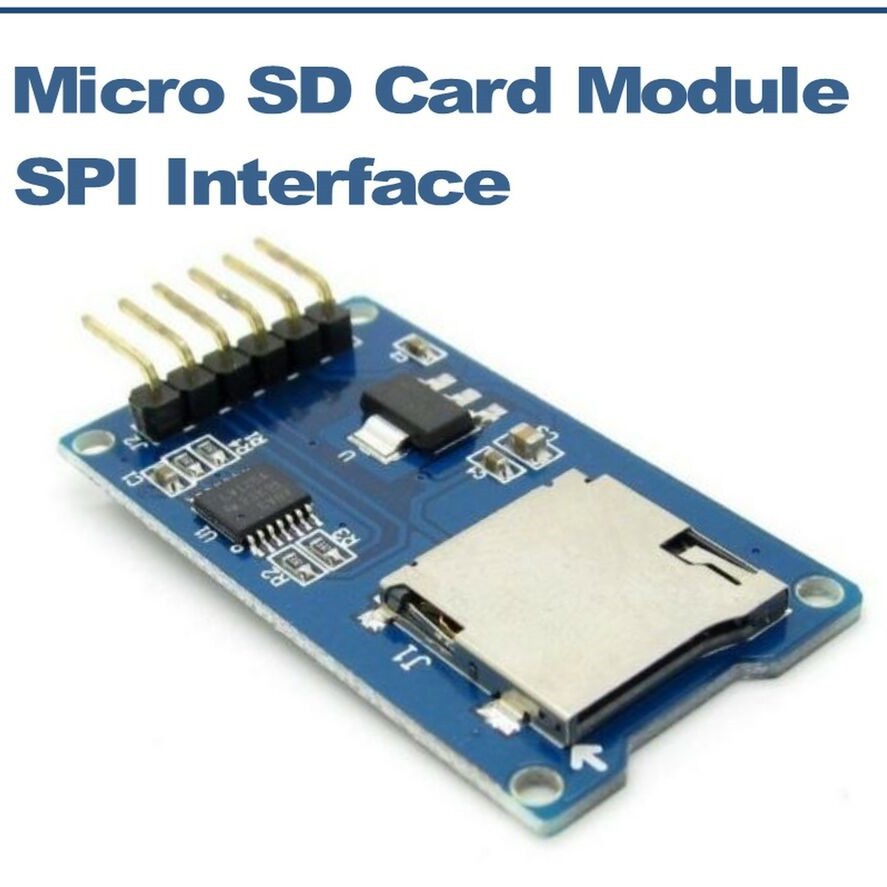

Gambar produk
