LTC3780 Auto Buck/Boost Module 10A Auto Step-up Step-Down Stabilizer Tegangan DC

Detail LTC3780 Auto Buck/Boost Module 10A Auto Step-up Step-Down Stabilizer Tegangan DC

Power Module dengan efisiensi tinggi, berguna untuk menstabilkan output, Input tegangan lebih rendah, lebih tinggi atau sama, tegangan output dapat tetap stabil.

Spesifikasi :
Tegangan Input : DC5-32V
Tegangan Output : DC1 - 30V
Output Current : Max. 10A, untuk penggunaan jangka panjang 8A
Output Power : Max. 130W, jika dipergunakan diatas 80W diperlukan pendingin tambahan
Output Ripply : 50mV
Operating temperature : -45 ~ +85 degree Celcius
Dimensi : 78x46.5x15mm

Paket berisi : 1bh Power Module LTC3780

Penggunaan :
1. Battery Under Voltage protection
Contoh : Proteksi di 10V untuk battery 12V, berikan tegangan 10V pada input kemudian putar potensio under voltage sampai Indicator Falt menyala merah , ini artinya pada saat tegangan battery sampai di 10V maka output akan OFF.

2. Menyesuaikan tegangan output
Berikan power pada input diatas (Indicator Fault tidak menyala), kemudian putar potentiometer pengatur tegangan sampai tegangan yang diinginkan.

3. Menyesuaikan Arus output
Contoh : Jika diperlukan arus output sebesar 5A, koneksikan ampere meter secara pararel pada bagian output (disarankan ampere meter dengan kapasitas 15A untuk mencegah fuse putus) kemudian putar potentiometer current sampai ampere meter menunjuk pada 5A, kemudian lepas ampere meter baru koneksikan ke beban.

#buckboost #dcconverter #stepup #stepdown #stabilizerdc #penaiktegangan #penuruntegangan

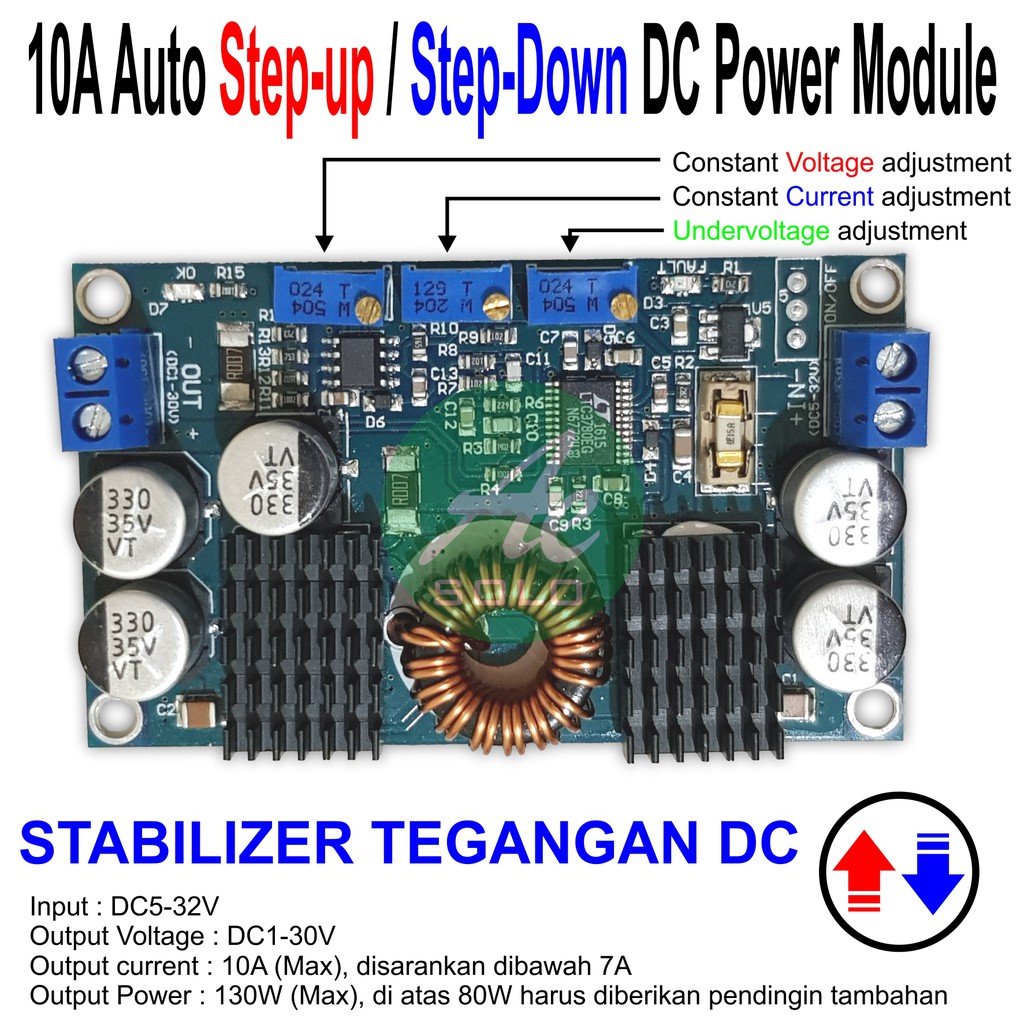

Gambar produk
