LM2596 With Display DC Adjustable Step Down Buck 7 Segment Voltmeter

Detail LM2596 With Display DC Adjustable Step Down Buck 7 Segment Voltmeter

LM2596 with display merupakan module step down atau buck yaitu modul untuk mengkonversi tegangan menjadi lebih rendah ( menurunkan tegangan), dimana tegangan input dan output dapat dilihat pada 7 segment yg ada di module.

Cara pemakaian:

- mengatur Output ( menurunkan tegangan)

Putar potensiometer (trimpot) yang bewarna biru berlawanan arah jarum jam secara terus menerus sampai tegangan output menurun sesuai yang diinnginkan ( putar nya lebih dari sekali ya)

- mengatur tampilan Output atau input

Modul LM2596 with display ini mampu menampilkan tegangan input atau output. Disebelah kanan display (atau diatas tombol push button) terdapat led yang menandakan, Display 7 segment sedang menampilkan output atau input.
Tekan push button maka sekali ( jangan ditahan atau menekan terlalu lama) maka tampilan display akan berubah, jika tampilan awal adala input maka akan berubah menjadi output dan sebaliknya.

- Melakukan kalibrasi
1. Tekan tombol saklar lebih dari 4 detik lalu lepaskan.
2. Lampu indikator input menyala. Masukkan angka kalibrasi antara -0.5 hingga +0.5 untuk kalibrasi pengukuran tegangan input, dengan cara menekan tombol push button berulang ( diperlukan penekanan lebih dari sekali untuk menambah 0.1).
3. Setelah selesai, tekan tombol push button lebih dari 2 detik lalu lepaskan.
4. Kali ini laampu indikator output menyala. Lakukan kalibrasi -0.5 hingga +0.5 untuk pengukuran tegangan output dengan cara yang sama yaitu menekan tombol push button berkali-kali.
5 Setelah selesai, tekan tombol push button kembali selama lebih dari 2 detik. Hasil penyimpanan kalibrasi akan segera berlaku dan tidak akan hilang (permanen) walaupun modul dimatikan

Spesifikasi :
input :4-40V ( input harus 1.5 lebih tinggi dari ouput)
output : 1.25 - 37
Arus : Max 3A, stable 2A
Ukuran : 6.1*3.4*12cm (length * width * height)

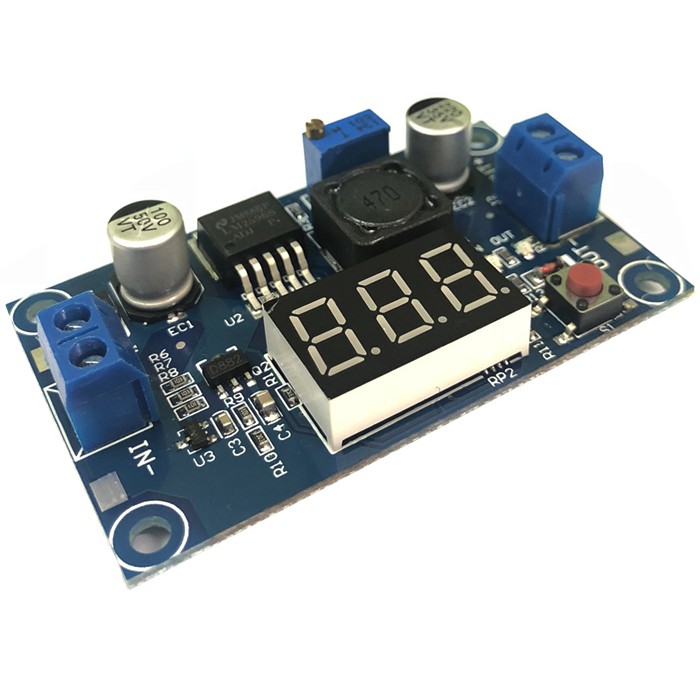

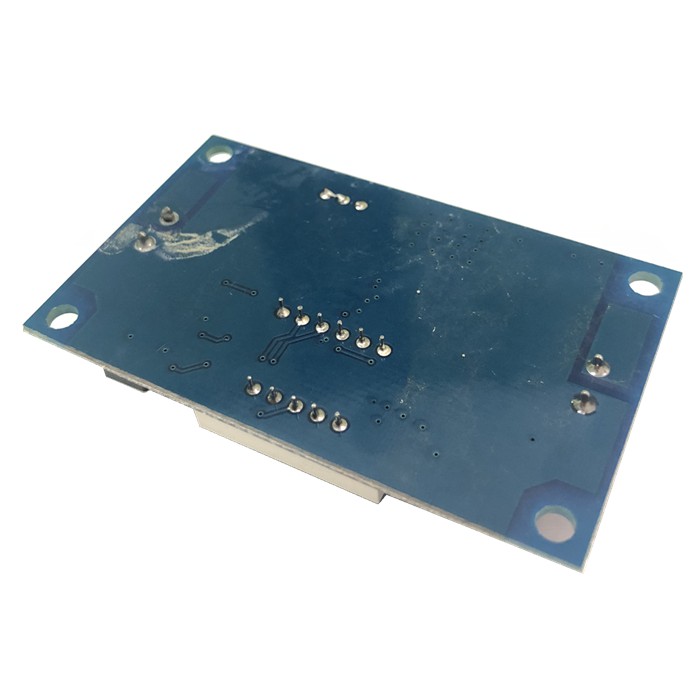

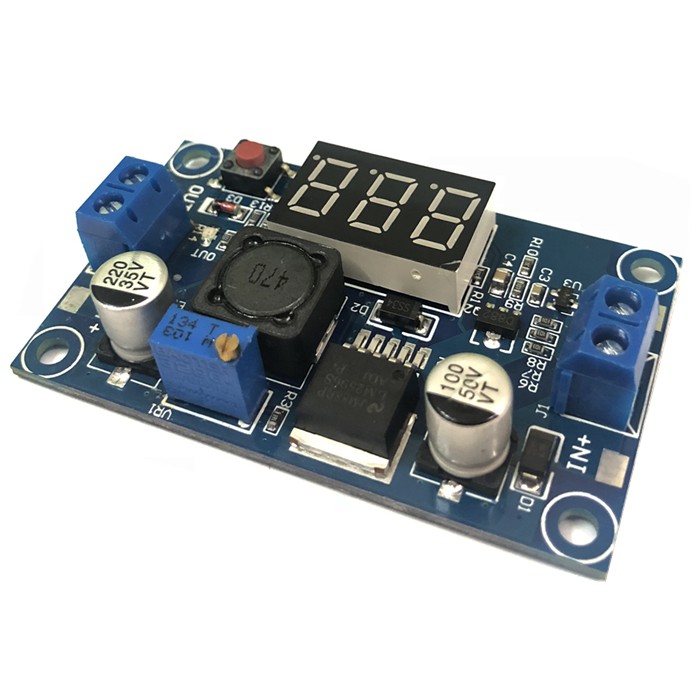

Gambar produk
