LM2596 Mini 3A DC-DC Adjustable Converter Step Down Power Supply MP1584EN

Detail LM2596 Mini 3A DC-DC Adjustable Converter Step Down Power Supply MP1584EN

Yuk buruan diorder !!!

LM2596 Mini Adjustable DC-DC Step Down 3A Module dapat menurunkan voltase input 4v-35v menjadi voltase output 1.25-30v dengan arus maksimum 3A dan efisiensi 92%. Cocok untuk digunakan menurunkan voltase input dari aki atau adaptor ke voltase output untuk charger smartphone, power supply mikro kontroller, dan lain-lain.

Spesifikasi:
Tegangan input: 4.5-28V
Tegangan output: 0.8-20V (adjustable)
Arus output: 3A (maximum)
Efisiensi: 96% (maximum)
Output ripple: 30mV
Switching frequency: 1.5MHz (tertinggi), rata-rata 1MHz
Suhu kerja: -45C sd +85C
Ukuran: 22x17x4 mm

Perhatian:
- Tegangan input harus lebih besar dari tegangan output dengan selisih minimum 1.5V
- Tegangan output bisa distel dgn memutar potensio kecil dgn obeng bunga (+). Gunakan multimeter pada bagian output untuk membaca tegangan output yang diinginkan
- Untuk penggunaan jangka waktu lama disarankan untuk menggunakan arus kurang dari 2.5A atau menggunakan tambahan heatsink (diatas 10W)
- Koneksi kabel langsung disolder pada bagian input dan output. CATATAN: Perhatikan tanda + dan -, jangan sampai terbalik. Jika terbalik akan merusak modul

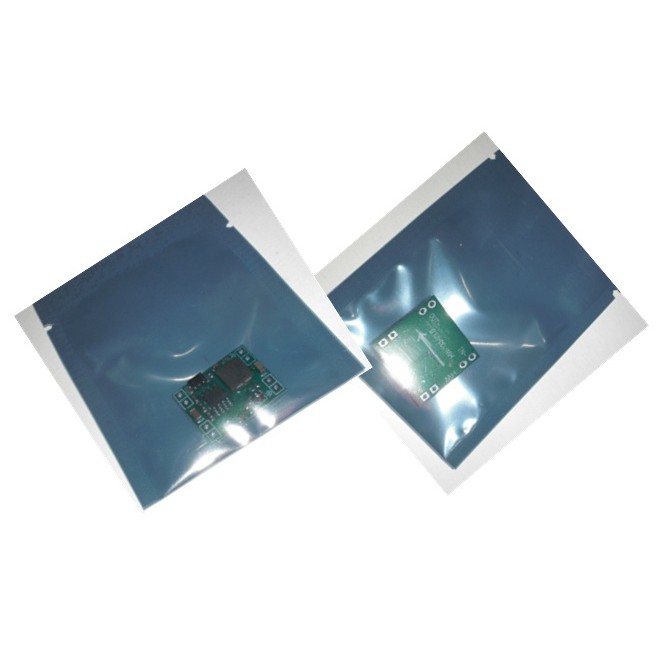

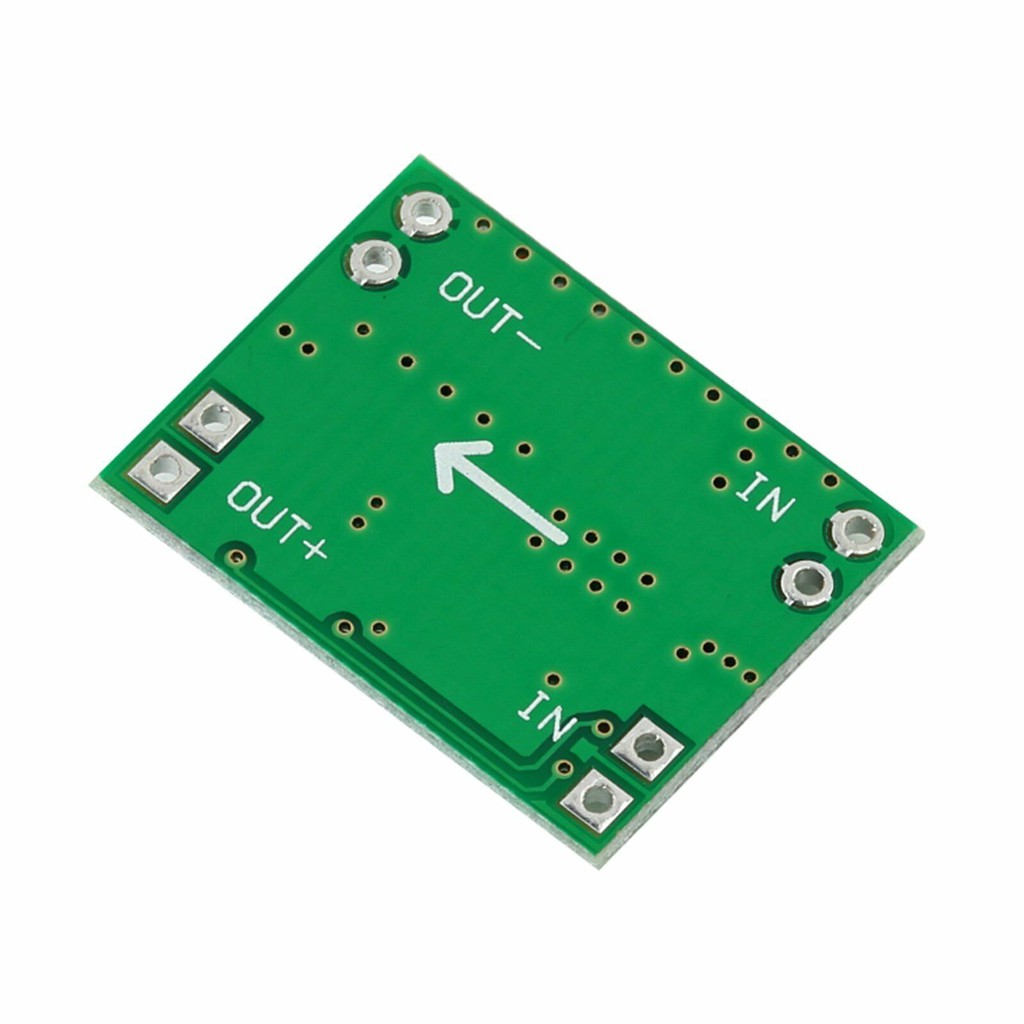

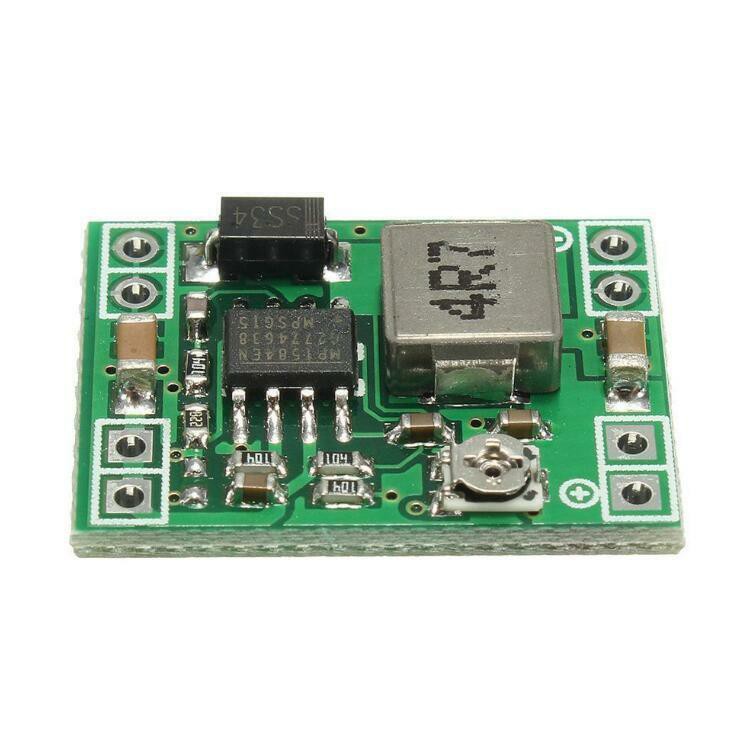

Gambar produk
