LM2596 DC DC Step Down Buck Converter

Detail LM2596 DC DC Step Down Buck Converter

LM2596 3A adjustable DC-DC step down driver led module buck converter in DC 3.2V-46V out DC 1.25-35V

Modul LM2596 dapat digunakan untuk menurunkan tegangan DC maksimal hingga 3A dengan range DC 3.2V-46V dengan selisih minimum input - output 1.5V DC.
Keunggulan modul step down LM2596 adalah besar tegangan output tidak berubah (stabil) walaupun tegangan input naik turun, Output bisa di stel dengan memutar potensiometer
Cocok untuk pemasangan variasi mobil dan sepeda motor, dijadikan charger HP, power supply LED, lighting dsb

Spesifikasi:
Model/name: LM2596S DC-DC Step-Down module
Tegangan input: 3.2-46V DC
Tegangan output: 1.25-35V DC
Selisih input output: Minimal 1.5V DC
Arus: Maksimal 3A, Untuk penggunaan jangka waktu lama disarankan untuk menggunakan arus kurang dari 2.5A atau menggunakan tambahan heatsink (diatas 10W)
Efisiensi step down: 92%
Output ripple: 30mV
Switching frequency: 65KHz
operating Temperature: -45 - 85 C
Dimensi: 43 x 21 x 14 mm

CATATAN: Perhatikan tanda + dan -, jangan sampai terbalik. Jika terbalik akan merusak modul

Contoh pemakaian:
* Sumber listrik pada mobil / motor, sambungkan dengan aki 12V atau melalui stop kontak, agan bisa mengatur potensiometer nya sehingga dapat tegangan output 1.5V s/d 30V untuk handphone, MP3, MP4, PSP atau peralatan listrik lainnya. Yg penting tegangan input harus lebih besar dari output. Sangat mudah dan sederhana.

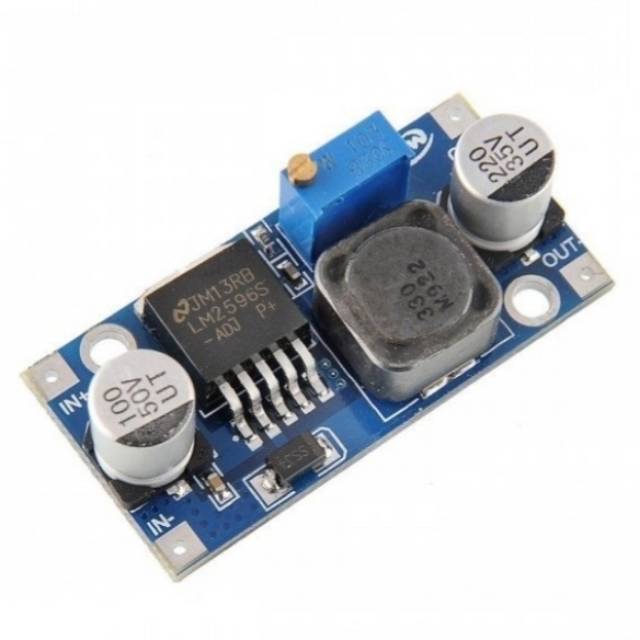

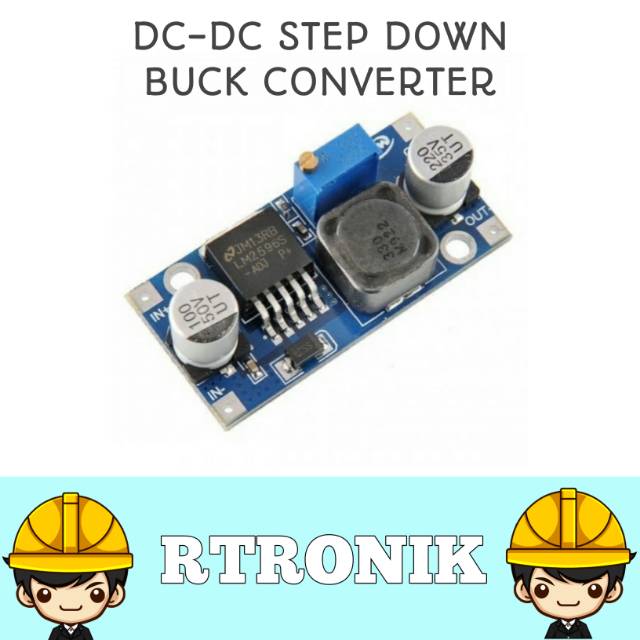

Gambar produk
