LM2596 adjustable Modul DC-DC step down 3A input 3-40V output1.5-35V

Detail LM2596 adjustable Modul DC-DC step down 3A input 3-40V output1.5-35V

Specifications:
* the Module Properties: non - isolated constant current and voltage of the Module
* Rectification: non - synchronous Rectification
* Input voltage: 7 v - 35 v
* the Output voltage: 1.25 V - 30 V
* the Output current: adjustable maximum 3 a
* Conversion efficiency: 92% (the highest)
* Switching frequency, 150 KHZ
* the Output ripple: 50 mv (Max) 20 m bandwidth
* the Load Regulation: plus or minus 0.5%
* Voltage Regulation: plus or minus 2.5%
* Operating Temperature: - 40 to + 85

Filtur tegangan
1. range input tegangan : 3,2 V sampai 40 V dc (tegangan input harus lebih tinggi daripada tegangan output lebih dari 1,5 V )
2. range output tegangan: 1,25 V dc hingga 35 V tegangan yang dapat diatur, efisiensi tinggi (92%) arus output maksimum terbesar adalah 3A.

Instruksi:
1. tegangan (3-40V), lampu indikator menyala, modul berfungsi dengan benar.

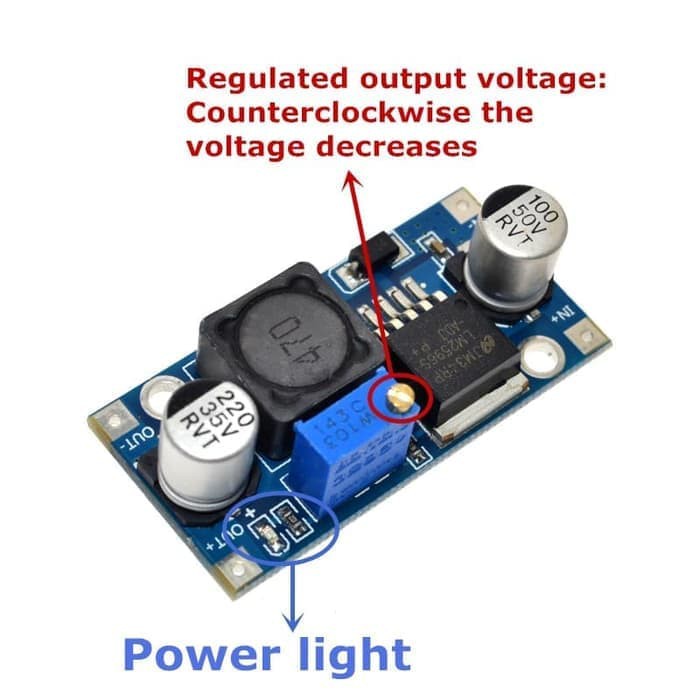

2. Sesuaikan trimpot biru potensiometer (putar searah jarum jam atau berlawanan arah jarum jam) Turunkan dan amati dengan multimeter untuk memantau tegangan output yang diperlukan.

Contoh pemakaian:
* Sumber listrik pada mobil / motor, sambungkan dengan aki 12V atau melalui stop kontak, agan bisa mengatur potensiometer nya sehingga dapat tegangan output 1.5V s/d 30V untuk handphone, MP3, MP4, PSP atau peralatan listrik lainnya. Yg penting tegangan input harus lebih besar dari output. Sangat mudah dan sederhana.

* Sebagai driver untuk segala macam variasi tegangan LED. Segala merek, bentuk, model & ukuran LED biasanya mempunyai voltase yang berbeda-beda, nah modul LM2596 ini bisa distel sesuai tegangan input LED yang diinginkan. Juga mampu menghantarkan arus max 3000mA (continuous 2000mA dengan heatsink) sehingga mampu menerangi LED.

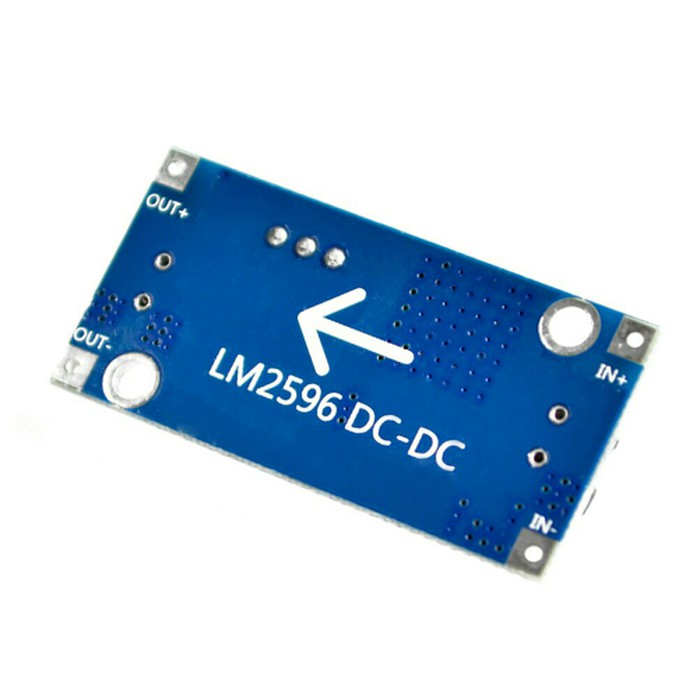

Gambar produk
