LM2596 3A Mini DC Buck Converter Step Down Volt Adjustable Out 0.8-20V

Detail LM2596 3A Mini DC Buck Converter Step Down Volt Adjustable Out 0.8-20V

LM2596 3A Mini DC Buck Converter Step Down Volt Adjustable Out 0.8-20V

Spesifikasi:
Input voltage : 4.5 V ~ 28 V
Output voltage : 0.8 V ~ 20 V (Adjustable)
Output current : 3A (Max)
Conversion efficiency : 96% (the highest)
The output ripple : The < 30 mv
Switching frequency : 1.5 MHz (highest), typically 1 MHz
Suhu Kerja : - 45 ~ + 85
Dimensi : 17 mm x 22 mm x 4 mm

Aplikasi:
DIY mobile power supply, communication power supply equipment, all kinds of size and weight have strict requirements of occasions (to the as aviation model, etc.).

Catatan:
- Pastikan polarisasi input dan output jangan sampai terbalik karena akan merusak module.
- Jika penggunaan di atas 2A atau module terasa panas disarankan dipasang heatsink supaya module lebih awet.
- Sebelum digunakan ke beban pastikan tegangan output sudah sesuai dengan beban, gunakan multi meter / AVO untuk mengukur. Untuk merubah / menyetel tegangan putar potensio menggunakan obeng + / -
- Tegangan output harus lebih kecil dari tegangan input paling tidak 1.5-2V
- Produk terbaru sekarang menggunakan coil 100 bukan R47

Paket:
1 buah Mini LM2596 100

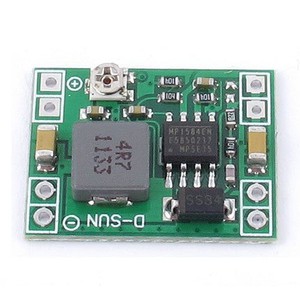

Gambar produk
