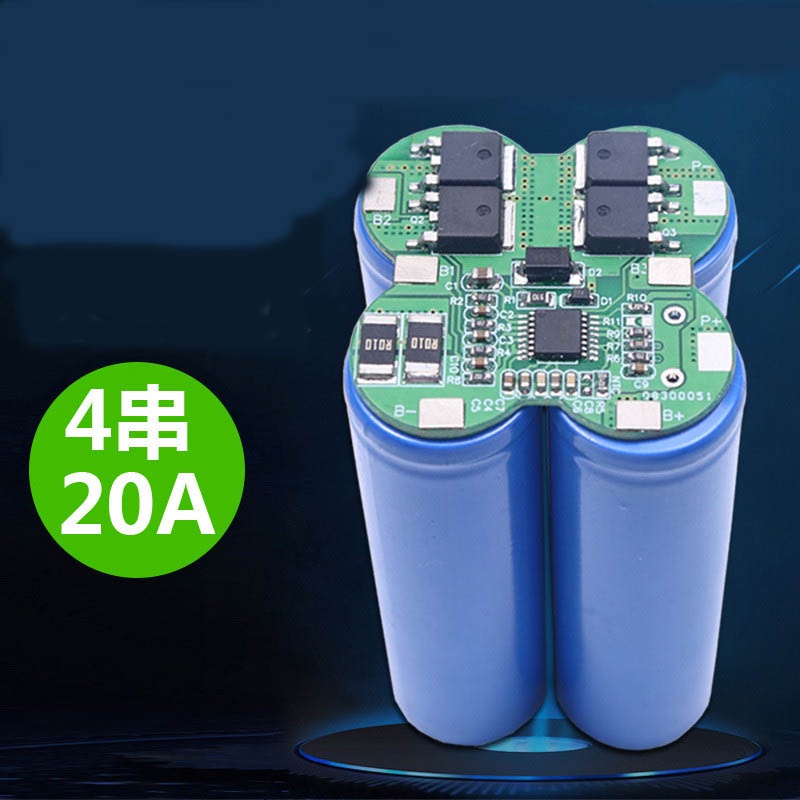

Lithium battery 18650 protection 4 strings of 14.8V 20A (067)

Detail Lithium battery 18650 protection 4 strings of 14.8V 20A (067)

Lithium battery 18650 protection 4 strings of 14.8V 20A(067)

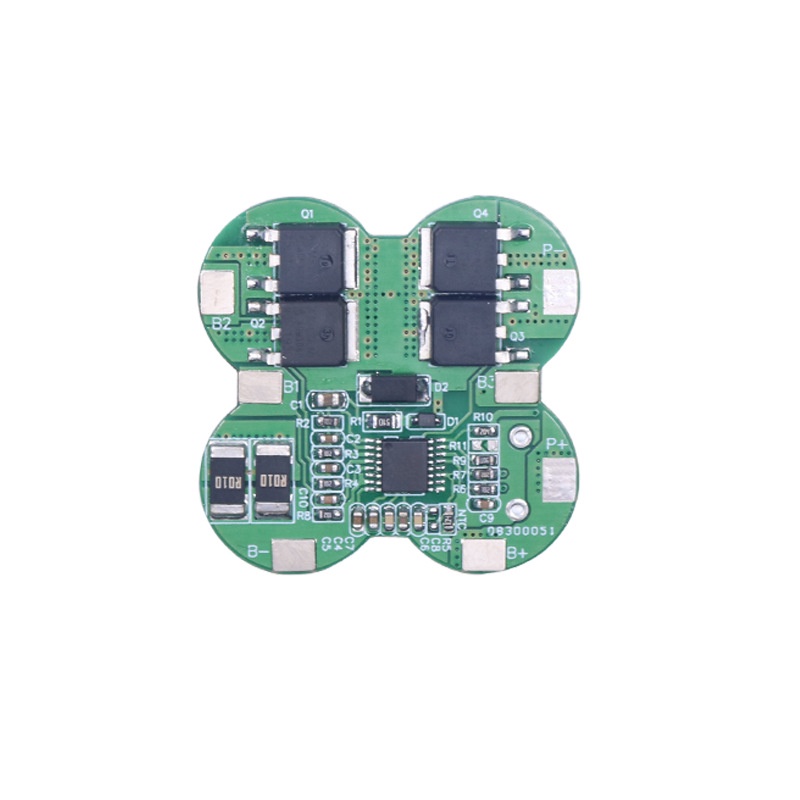

The attributes of the lithium battery protection board:

Model: HX-4S-D22 Overcharge voltage range: 4.25-4.35v±0.05v

Size: 34.7*35.5*3.6mm Over-discharge voltage range: 2.3-3.0v±0.05v

Maximum working current: 10A Working temperature: -40---+50℃

Upper limit instantaneous current: 20A Storage conditions: -40-- +80℃

Quiescent current: less than 30uA Effective life: more than 50,000 hours

Internal resistance: less than 100mΩ Short circuit protection: can be protected, need to charge recovery

Charging voltage 16.8V-17V


***Catatan 1: Pengkabelan 0V (B-), 3.7V (B1), 7.4V (B2), 11.1V (B3), 14.8V (B +) sesuai dengan diagram, jangan sengaja korsleting!

Catatan 2: Setelah saluran terhubung, perlu diisi daya sebelum dikeluarkan.

Catatan 3: Saat menyambungkan 4 set baterai secara seri, pastikan voltase tiap set baterai sama.Jika tidak sama, isi daya tiap set baterai secara terpisah lalu gunakan secara seri. Selama uji pengosongan, baterai dengan penurunan tegangan cepat adalah baterai yang buruk.

Jelaskan: Jangan gabungkan baterai yang baik dan baterai yang buruk! Semakin dekat kapasitas / tahanan internal dari 4 set baterai tersebut, semakin baik! (2 baterai yang baik + 2 baterai yang buruk = 4 baterai yang buruk).

****Catatan: Untuk produk dengan arus di atas 3A, laju pengosongan baterai harus di atas 3C.

Rumus kalkulasi pembesaran: Untuk baterai dengan pembesaran 1C, kapasitas 2000 sama dengan 2AH * 1 = 2A arus kerja batas atas.

Baterai tingkat 3C, kapasitas 2000 sama dengan 2AH * 3 = 6A arus kerja batas atas.

Baterai akan memanas selama digunakan, yang berarti kecepatan baterai tidak berlaku.Dalam hal ini, baterai tidak dapat digunakan dalam waktu lama, dan baterai akan cepat rusak

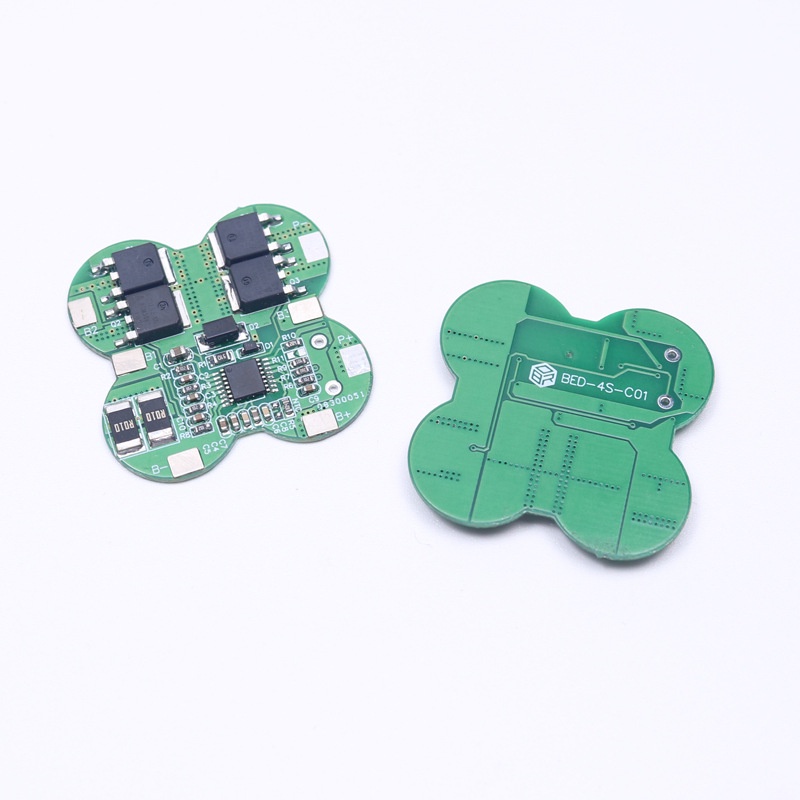

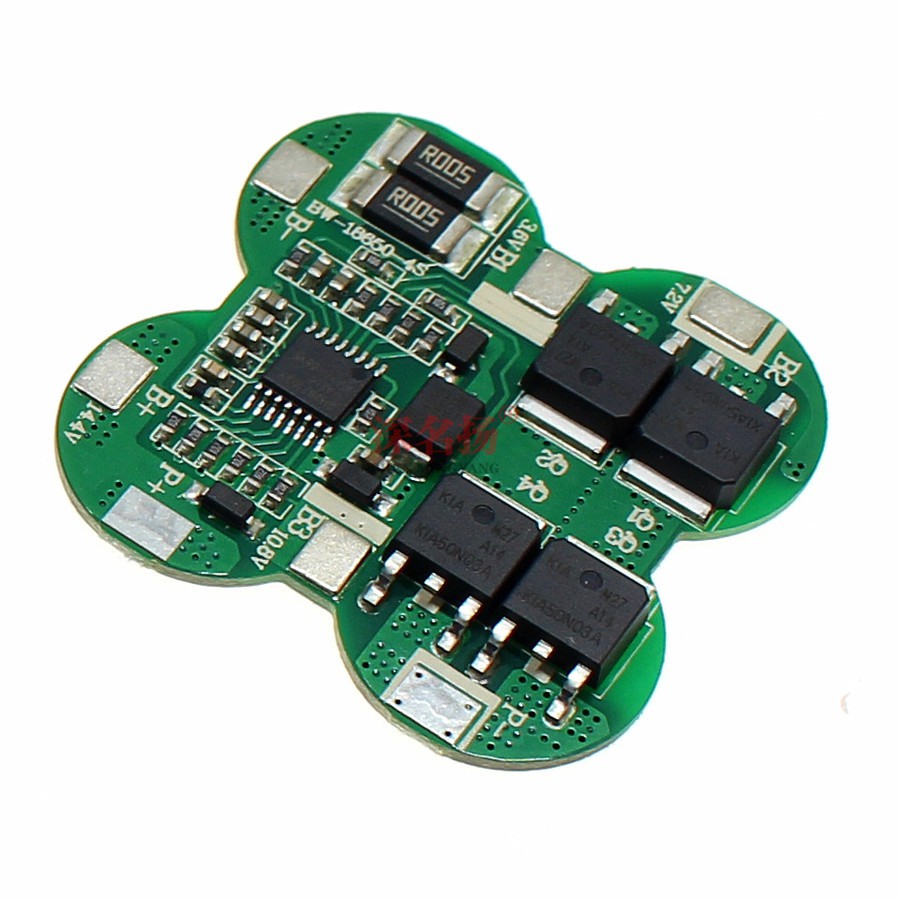

Gambar produk
