Lithium battery 18650 3 strings of 5A polymer 11.1V 12V 12.6V(070)

Detail Lithium battery 18650 3 strings of 5A polymer 11.1V 12V 12.6V(070)

Lithium battery 18650 3 strings of 5A polymer 11.1V 12V 12.6V(070)

Catatan: Setelah baterai dipasang di papan pelindung, jika tidak ada tegangan pada output, harap isi daya dengan pengisi daya baterai lithium 12.6V untuk mengaktifkan papan pelindung agar memiliki tegangan output. Jika tidak ada tegangan, periksa apakah kabelnya benar



Metode pengkabelan adalah sebagai berikut:

Setelah ketiga aki tersebut dihubungkan secara seri, mulailah dari B-
B- Hubungkan kutub negatif dari baterai pertama;

· 3.6V-Hubungkan titik koneksi seri antara kutub positif baterai pertama dan kutub negatif baterai kedua;

· 7.2V-titik koneksi untuk menghubungkan kutub positif dari baterai kedua dan kutub negatif dari baterai ketiga secara seri;

· B + terhubung ke terminal positif dari baterai ketiga;

· P + terhubung ke kutub positif dari terminal pengisian / pengosongan (dibagi dengan terminal pengisian / terminal pengosongan);

· P- hubungkan ke kutub negatif dari terminal pengisian / pelepasan (dibagi dengan terminal pengisian / terminal pelepasan).

Ukuran papan perlindungan dan deskripsi perangkat;

Ukuran papan perlindungan adalah 36 * 9,5 MM; ketebalan keseluruhan 3mm; perangkat default dalam kutipan ini adalah chip perlindungan seri Seiko 8254 dan Amerika Serikat Bandai AO4407 * 2; ukuran PCB dapat disesuaikan sesuai dengan kebutuhan pelanggan Kualitas papan proteksi yang menggunakan perangkat ini Tidak ada masalah dengan tegangan over-discharge dari 2.0v ke 3.0v sesuai dengan kebutuhan pelanggan.

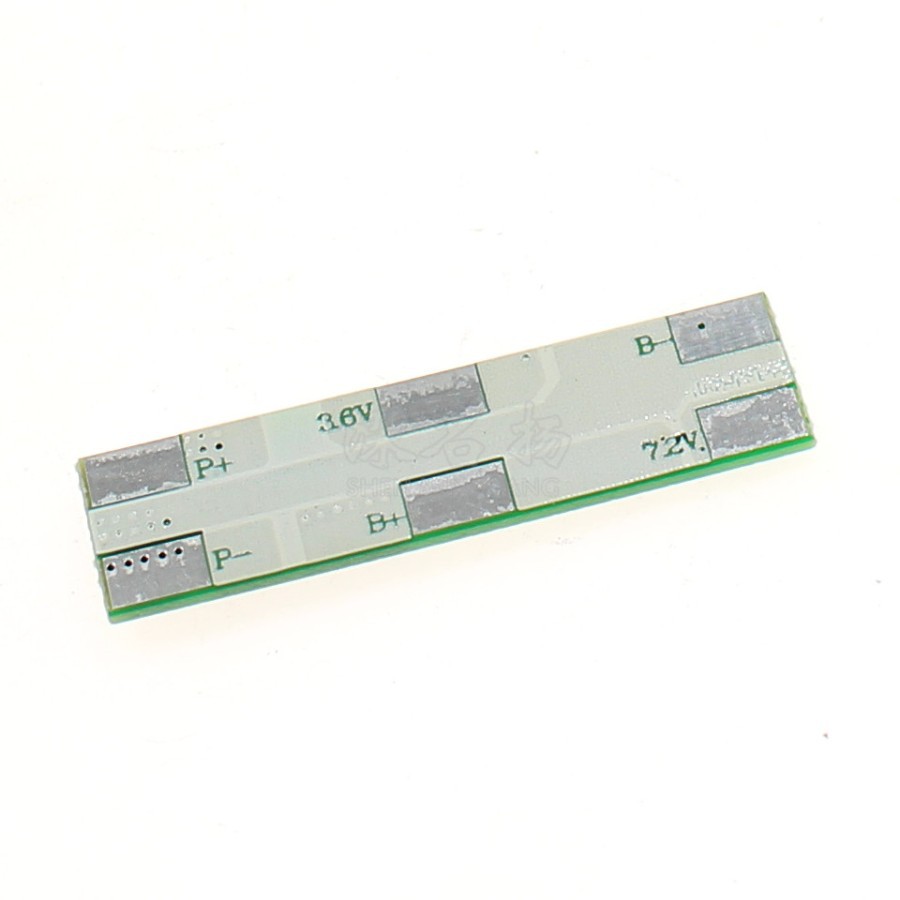

Gambar produk
