Detail LED dot matrix 16x16 module 16*16 compatible with 12864 interface

Daftar ini hanya menyertakan 1x LED Lattice Screen, papan UNO tidak termasuk.

Ini adalah layar kisi LED 16 * 16, yang dapat menampilkan seluruh baris bergeser ke atas, bergeser ke kiri, bergeser ke kanan, dan seterusnya.

Papan sirkuit adalah papan PCB dua sisi.
Modul ini terdiri dari 4 tampilan LED matriks, kontrol kolom dan kontrol baris.
Kontrol kolom terdiri dari dua chip SIPO 74HC595, kontrol baris terdiri dari dua chip decoding.
Ada 8 port kontrol, pengguna dapat menggunakan jumper atau kabel lain ke Komputer Mikro Single Chip atau Arduino untuk mengontrol LED.



Fitur

· Item ini dapat dikendalikan kaskade tak terbatas.

· DC: 5V, Kompatibel dengan antarmuka 12864.

· Setiap baris memiliki drive transistor dan 4-16 decoder terdiri dari dua 74HC138

· Setiap kolom memiliki dua cascade drive 74HC595.

· Ketika tingkat keluaran baris tinggi, keluaran kolom tingkat rendah, LED persimpangan menyala.

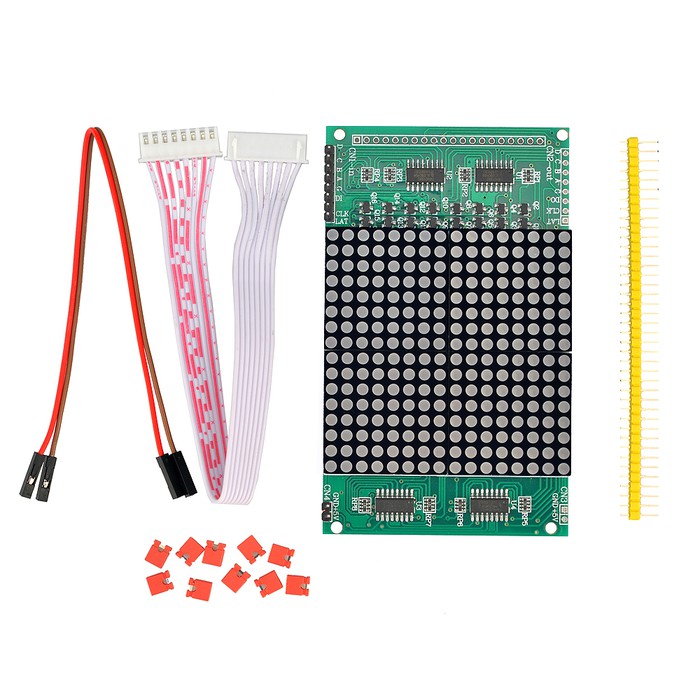

Paket Termasuk:
Layar LED 1x16*16
1x 2-pin Kabel Perempuan ke Perempuan
1x 8-pin Kabel Perempuan ke Perempuan
1x Kepala Pin
1x Tas Topi Jumper
Lihat Lebih S
