Detail LCD Display 16X2 1602 Character Module Arduino Blacklight HD44780 Hijau Kuning Karakter

LCD Display 1602 yg bisa menampilkan 16 karakter x 2 baris, menggunakan display controller HD44780 dan cocok utk berbagai jenis microcontroller atau Arduino.

Spesifikasi:
- Tampilan 2 baris @ 16 karakter, 5 x 8 pixel / karakter
- Display controller: HD44780 (standar industri LCD)
- Dilengkapi lampu latar warna hijau (green backlight)
- Tulisan hitam
- Sudut pandang lebar dengan tingkat kontras yang dapat diatur dan terlihat jelas
- Tegangan kerja: 5V DC
- Dimensi modul: 80 x 36 x 12 mm
- Dimensi layar tampilan: 64,5 mm x 16 mm

Tingkat kontras dapat disetel dengan memutar potensiometer. Putar searah jarum jam untuk meningkatkan kontras, putar ke arah sebaliknya untuk mengurangi kontras.

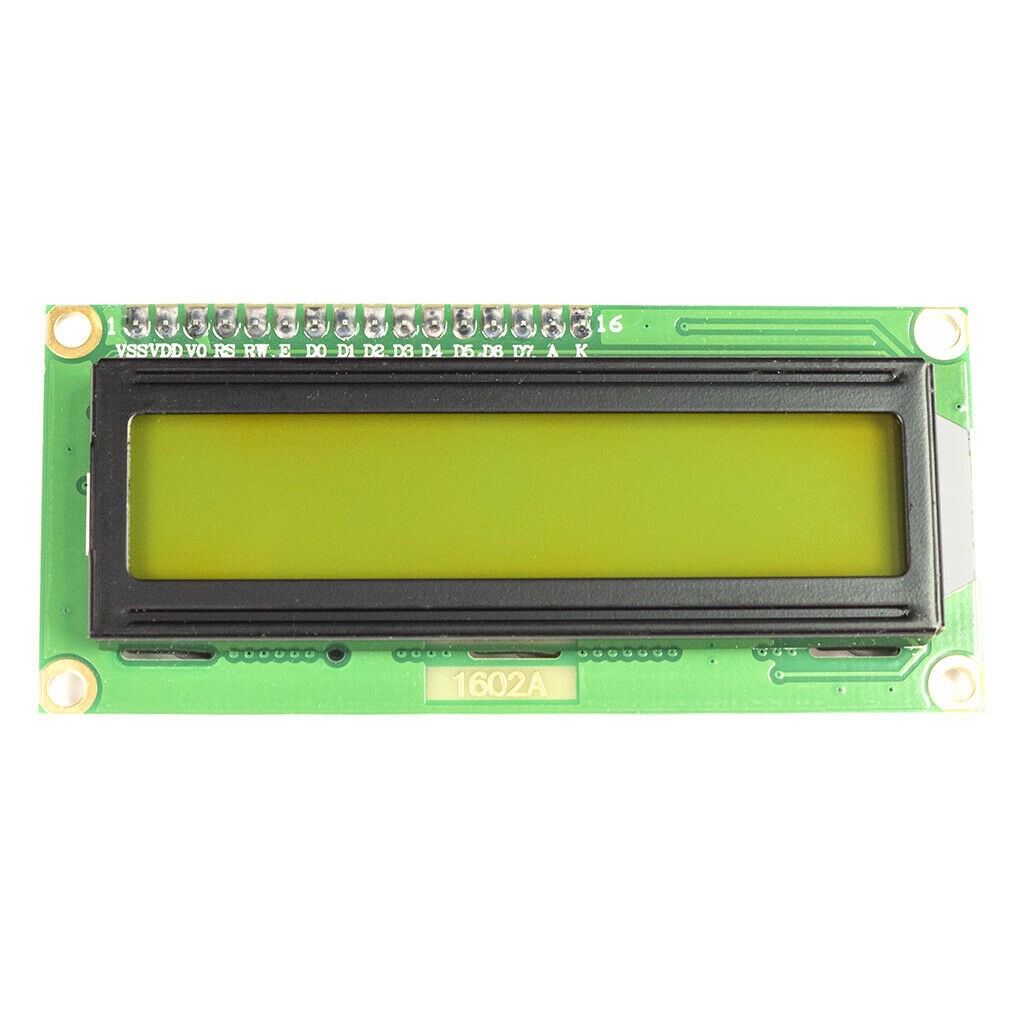

Terdiri dari 16-pin interface:
1: VSS ke negatif 5v
2: VDD ke positif 5v
3: V0 utk power LCD Driver
4: RS (register selection), high: data register, low: instruction register
5: R/W (sinyal read dan write)
6: E (enable) signal
7 ~ 14: D0 ~ D7 utk 8 data bus line
15: Backlight power supply positif
16: Backlight power supply negatif

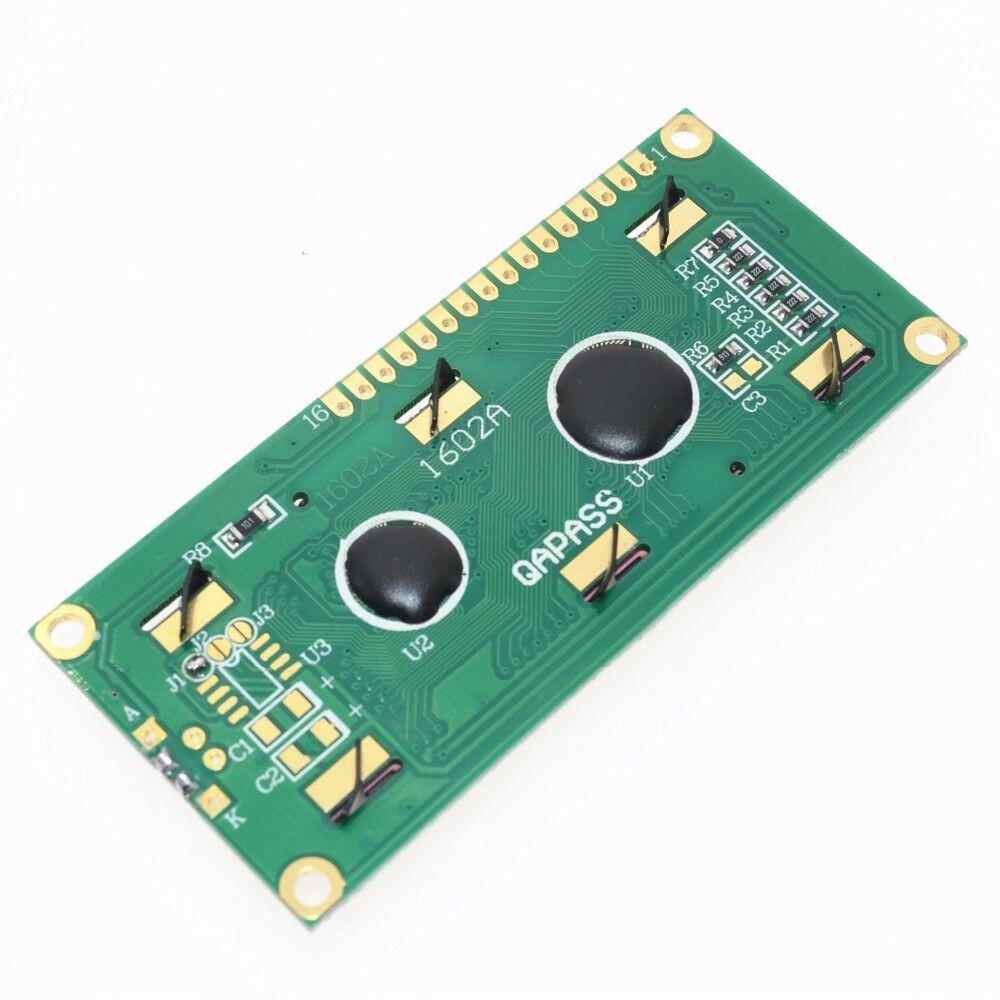

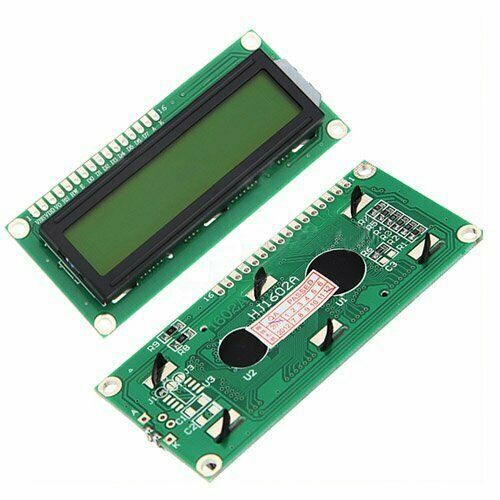

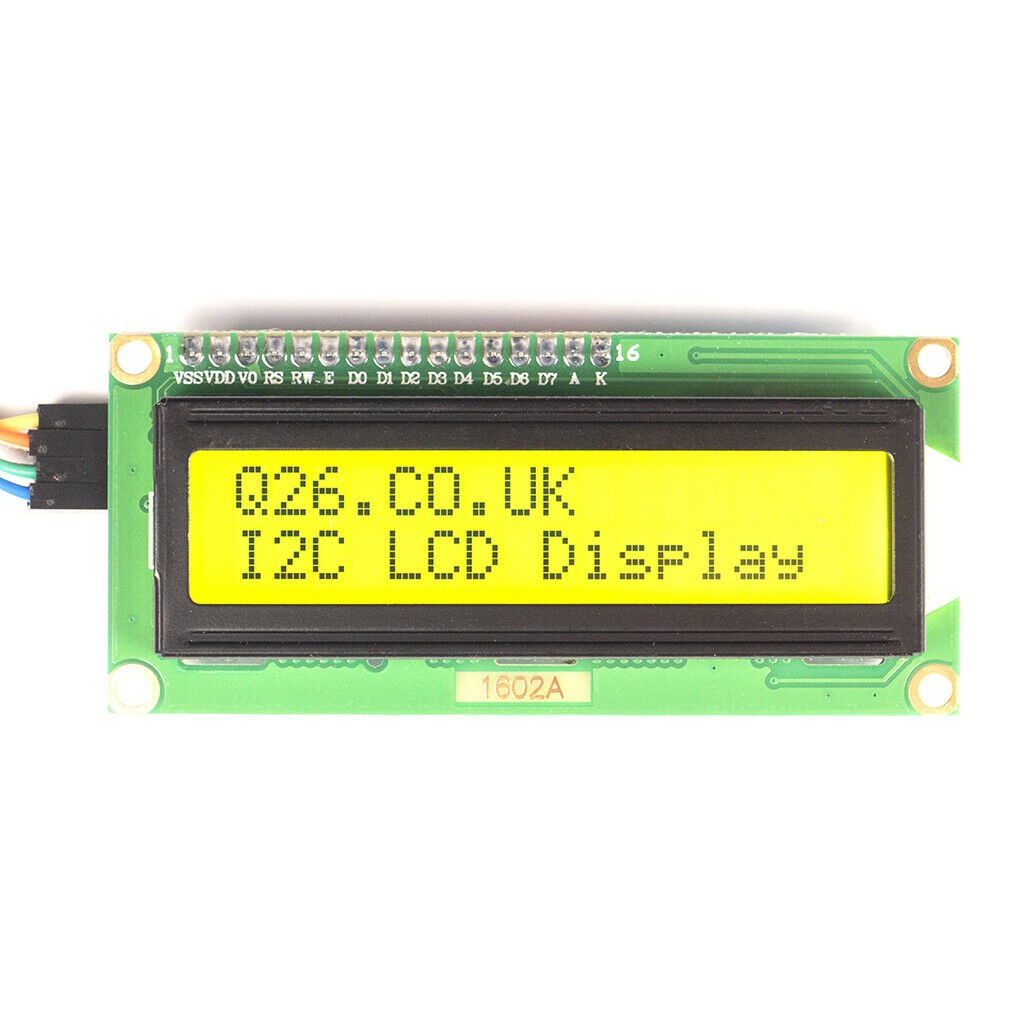

Gambar produk
