LCD 1602 16X2 Keypad shield BLUE BACKLIGHT for Arduino UNO MEGA

Detail LCD 1602 16X2 Keypad shield BLUE BACKLIGHT for Arduino UNO MEGA

Ini adalah LCD keypad shield yang sangat populer untuk Arduino dan varian lainnya. Terdapat layar LCD 16x2 dan 6 push button. Pin 4, 5, 6, 7, 8, 9, dan 10 digunakan untuk antarmuka dengan LCD . Hanya satu Analog Pin 0 digunakan untuk membaca lima push button . LCD shield mendukung penyesuaian kontras dan back- lit .

LCD KEYPAD SHIELD ini merupakan shield LCD untuk arduino Uno dan Arduino mega. Cara pasangnya tinggal tancep di atas Arduino, jadi gak usah pake kabel-kabelan lagi, atau solder-solderan lagi. Jenis LCD nya yaitu LCD 16x2 dilengkapi dengan beberapa keypad (Pushbutton). Jadi selain bisa kita pakai LCD nya sajah kita juga bisa manfaatin si buttonnya untuk membuat menu di LCD :-)

Spesifikasi:
> Operating Voltage:5V
> 5 Push buttons dapat digunakan untuk input menu
> Tombol reset Arduino
> Potentiometer untuk mengatur backlight

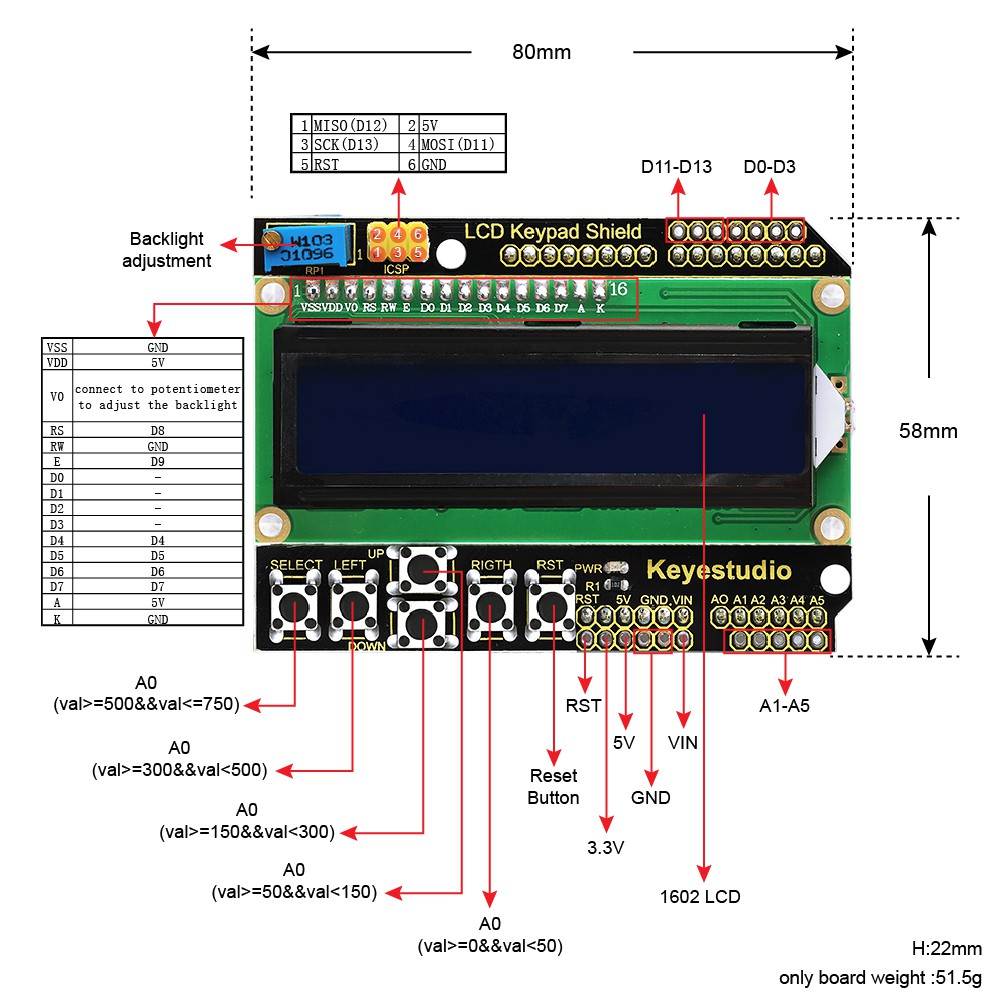

> Pin used:
D4-D7 -> LCD Data transmission
D8 -> Reset pin
D9 -> Enable pin
D10 -> Backlight control
> Expanded available I/O pins
> Expanded Analog Pinout with standard DFRobot configuration for fast sensor extension
> Dimension: 80 x 58 mm

Aplikasi:
- Indikator tulisa
- Menu keypad

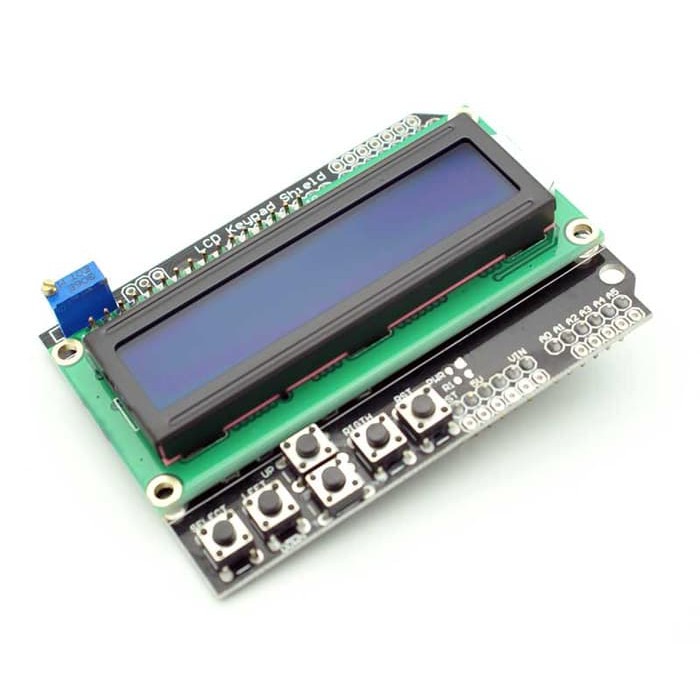

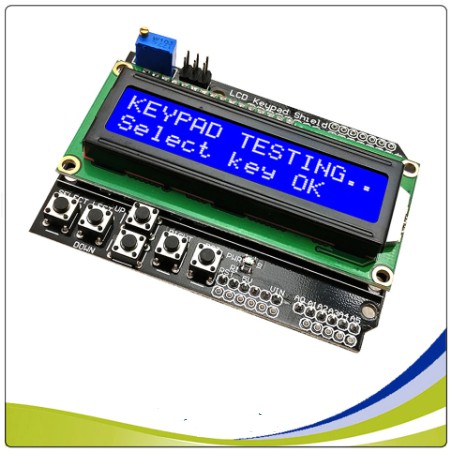

Gambar produk
