L298 L298n Dual H Bridge Stepper Motor Driver Module Arduino

Detail L298 L298n Dual H Bridge Stepper Motor Driver Module Arduino

Deskripsi
L298N adalah chip buatan ST corporation. Memiliki fitur low heat, outstanding anti interference performance. Tegangan hingga 46V, arus maksimal 3A, dan arus continue sebesar 2A, daya hingga 25W. Memiliki dua H-bridge high voltage dan high current full-bridge yang bisa digunakan untuk men-drive motor DC dan stepper.

Spesifikasi
Double H bridge drive
Chip: L298N (ST NEW)
Logical voltage: 5V
Drive voltage: 5V-35V
Logical current: 0mA-36mA
Drive current: 2A(MAX single bridge)
Max power: 25W
Size:43 x 43 x 26mm
Net weight: 26g
Package weight:36g

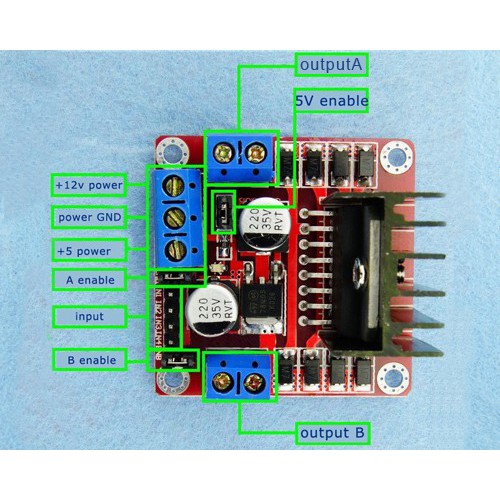

When ENA enable IN1 IN2 control OUT1 OUT2
When ENB enable IN3 IN4 control OUT3 OUT4
Note:
This module has a built-in 5v power supply, when the driving voltage is 7v-35v, this supply is suitable for power supply
DO NOT input voltage to +5v supply interface, however ledding out 5v for external use is available.


Fitur
Dapat men-drive stepper motor 2 fasa, satu motor stepper 4 fasa, atau dua buah motor DC.
Built in IC 78M05, dapat menggunakan tegangan drive sebagai power supply-nya, namun apabila tegangan drive lebih besar dari 12V, gunakan tegangan external 5V sebagai power.
Kapasitor yang besar sebagai filter, proteksi dioda, stabil dan dapat diandalkan.

Paket
1 x L298N DUAL H BRIDGE STEPPER MOTOR DRIVER MODULE

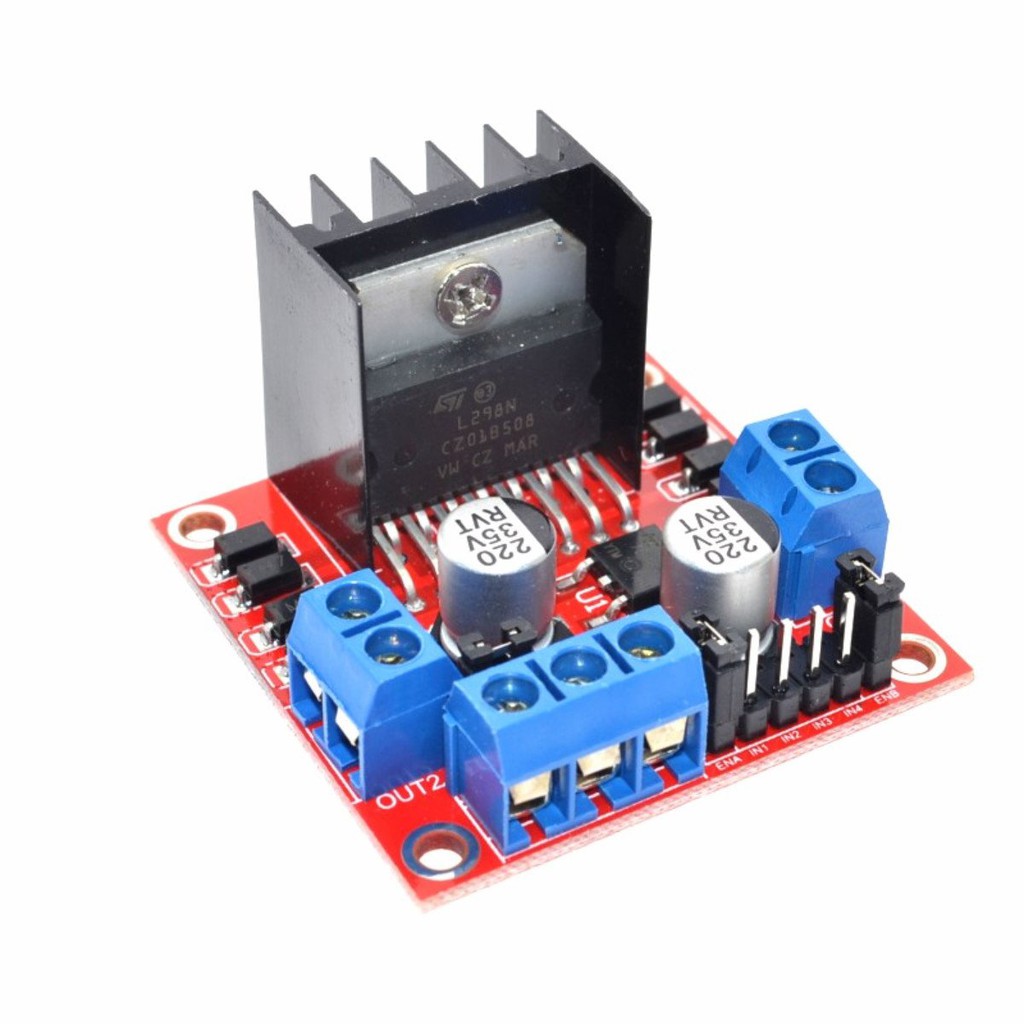

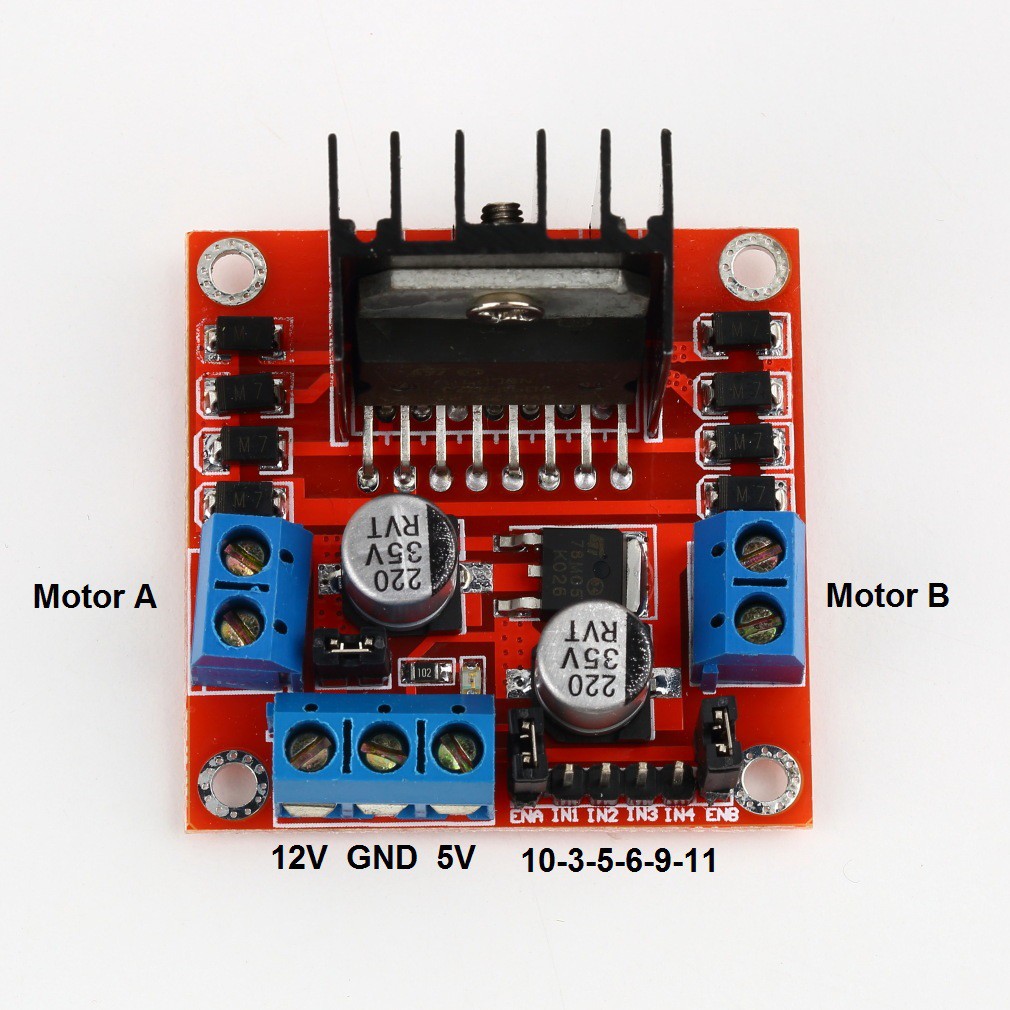

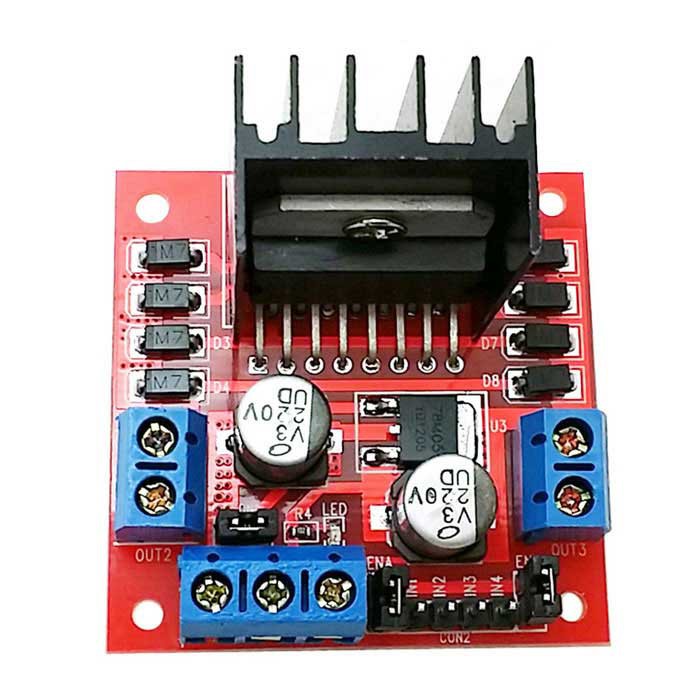

Gambar produk
