KY-023 Dual Axis XY Joystick Analog Module Modul Joy Stick Arduino PS2

Detail KY-023 Dual Axis XY Joystick Analog Module Modul Joy Stick Arduino PS2

Dual Axis XY maksudnya adalah: Dua Arah yakni sumbu X dan sumbu Y.
Alat ini berfungsi sebagai pengendali suatu alat layaknya sebuah joystick.
Kita dapat mengontrol perangkat2 dengan mudah, seperti control servo, tangan robot, smart car, control menu LCD, dan lain-lain.

* Feature :
- Produk ini merupakan modul joystick dengan 2 axis pergerakkan yaitu sumbu X dan dan sebuah - switch ketika ditekan sebagai input digital bagi arduino atau mikrokontroler lain.
- Produk ini berfungsi sebagai pengendali suatu alat layaknya sebuah joystick
- Poduk ini cocok digunakan untuk aplikasi robot,Pan camera , control menu LCD, DLL.

Produk ini adalah sebuah modul yang pada boardnya memiliki:
- Dua potensiometer untuk sinyal analog
- Satu switch dengan cara ditekan
Pinout: +5Vcc - GND - VRx - VRy - SW

Suitable for Arduino UNO,for Arduino UNO R3, Arduino 2560 development board to design the creative control interactive works.

** Spesifikasi :
- Nama : Joystick KY-023
- Tipe : Module
- Tegangan masukan : 5V
- Jumlah channel : 1
- Jumlah axis : 2, X dan Y
- Output Sinyal : Analog
- Potentiometer dalam : 10k Ohm
- Suhu operasi : 0 - 70C

Produk Cocok Digunakan Untuk :
- Pan Camera / Tilt Control
- Input Game
- Pengontrol Robot
- Analog Input Interface
- Module kontrol proyek DIY
- DLL.

Code Example for Arduino :

// Module KY023
int JoyStick_X = A0; // x
int JoyStick_Y = A1; // y
int JoyStick_Z = 3; // key

void setup() {
pinMode(JoyStick_X, INPUT);
pinMode(JoyStick_Y, INPUT);
pinMode(JoyStick_Z, INPUT_PULLUP);
Serial.begin(9600); // 9600 bps
}

void loop() {
int x, y, z;
x = analogRead(JoyStick_X);
y = analogRead(JoyStick_Y);
z = digitalRead(JoyStick_Z);
Serial.print(x, DEC);
Serial.print(",");
Serial.print(y, DEC);
Serial.print(",");
Serial.println(z, DEC);
delay(100);
}

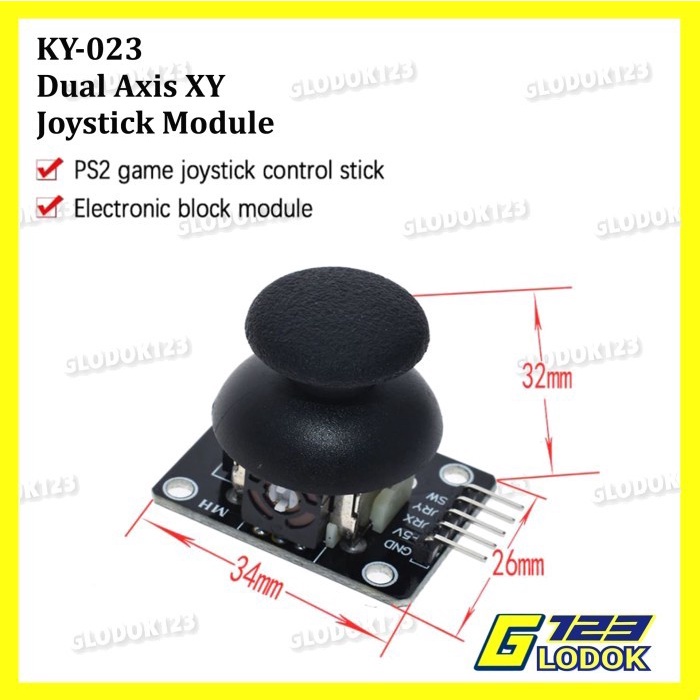

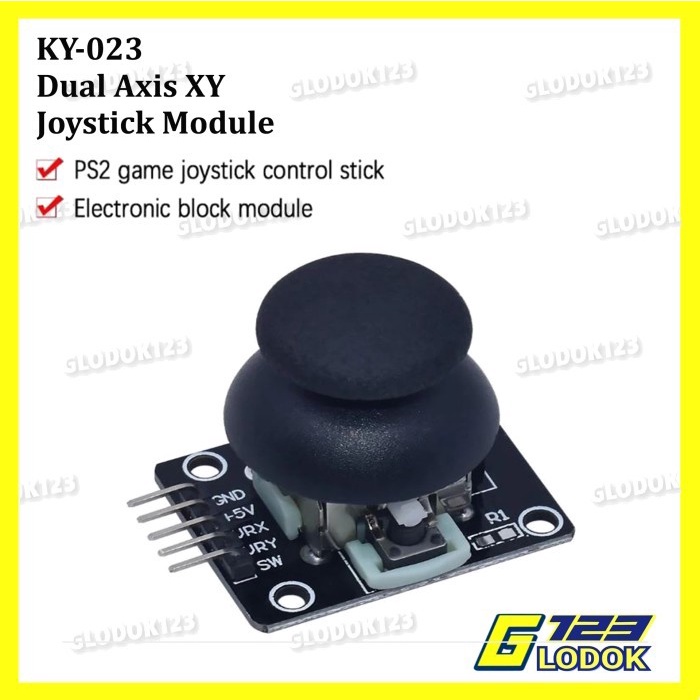

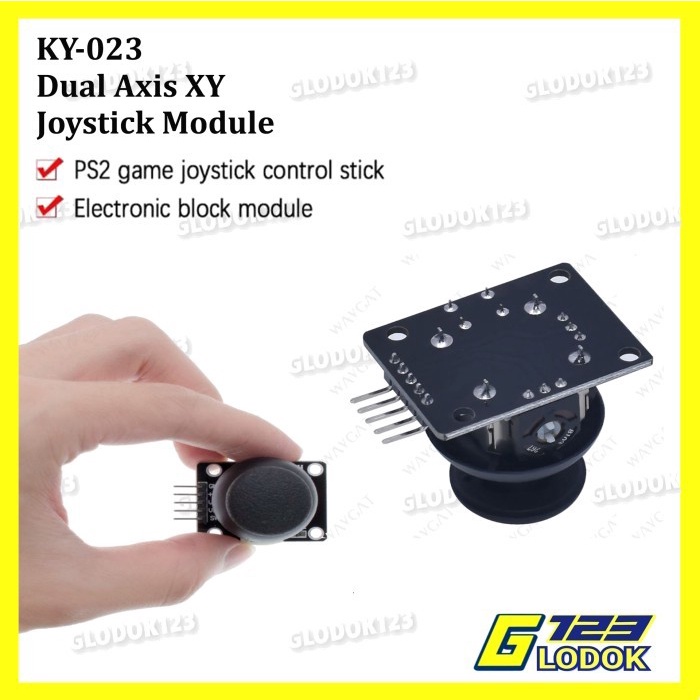

Gambar produk
