Kit XR2206 Function Generator DIY Sinyal Generator 1Hz - 1MHz

Detail Kit XR2206 Function Generator DIY Sinyal Generator 1Hz - 1MHz

Deskripsi Kit XR2206 Function Generator DIY Sinyal Generator 1Hz - 1MHz
Fitur:
Resolusi tinggi, dapat menghasilkan sinus/segitiga/persegi bentuk gelombang.
Rentang frekuensi: 1Hz-1 M Hz.
Adjustable frekuensi dan amplitudo.
Frekuensi Fitur penyesuaian kasar tuning dan fine tuning.
Lebar kisaran power supply, menggunakan 9-12 V daya eksternal atau baterai 9 V (TIDAK Termasuk).
Semua melalui lubang komponen, mudah untuk instalasi.

Spesifikasi:
Pasokan Tegangan: 9-12 V DC Masukan
Bentuk gelombang: Persegi, Sinus & Segitiga
Impedansi: 600 Ohm + 10%
Frekuensi: 1Hz-1 M Hz

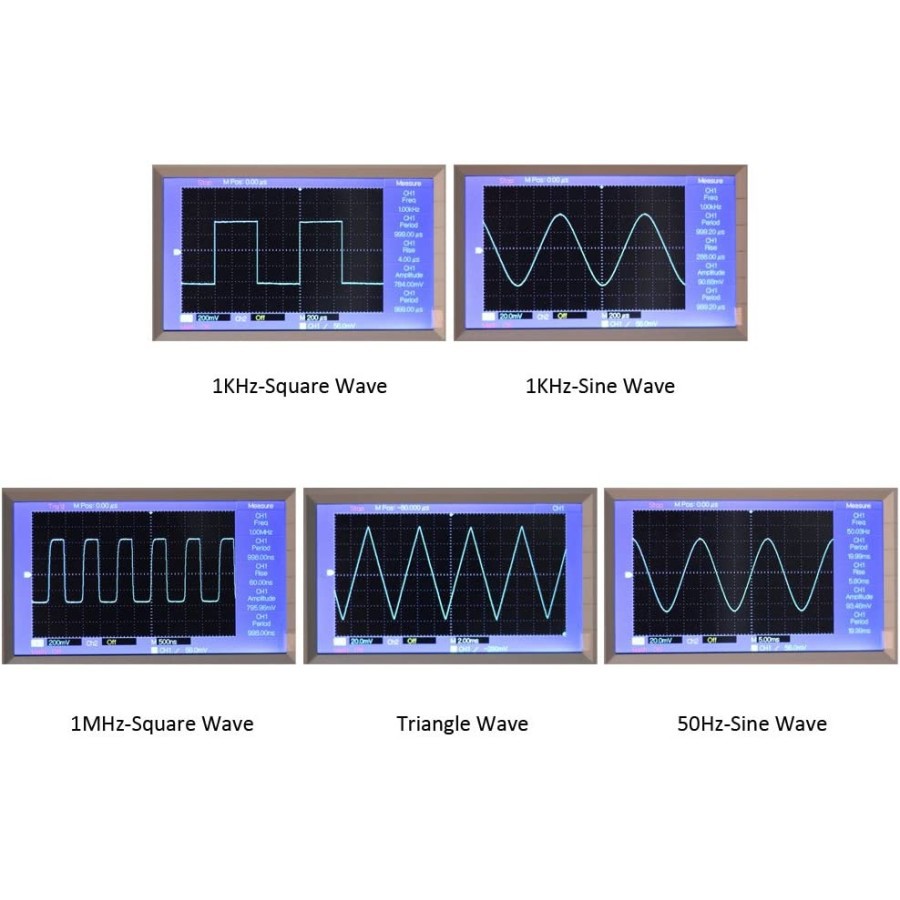

GELOMBANG SINUS
Amplitudo: 0-3 V pada 9 V DC Masukan
Distorsi: kurang dari 1% (pada 1 KHz)
Kerataan: + 0.05dB 1Hz-100 kHz
GELOMBANG PERSEGI
Amplitudo: 8 V (tidak ada beban) di 9 V DC Masukan
Waktu naik: kurang dari 50ns (pada 1 KHz)
Waktu jatuh: kurang dari 30ns (pada 1 KHz)
Simetri: kurang dari 5% (pada 1 KHz)
GELOMBANG SEGITIGA
Amplitudo: 0-3 V pada 9 V DC Masukan
Linearitas: kurang dari 1% (hingga 100 KHz) 10mA
Ukuran Paket: Perkiraan. 12*8*2 cm/4.72*3.15 * 0.8in
Paket Berat: 69g/2.46 oz

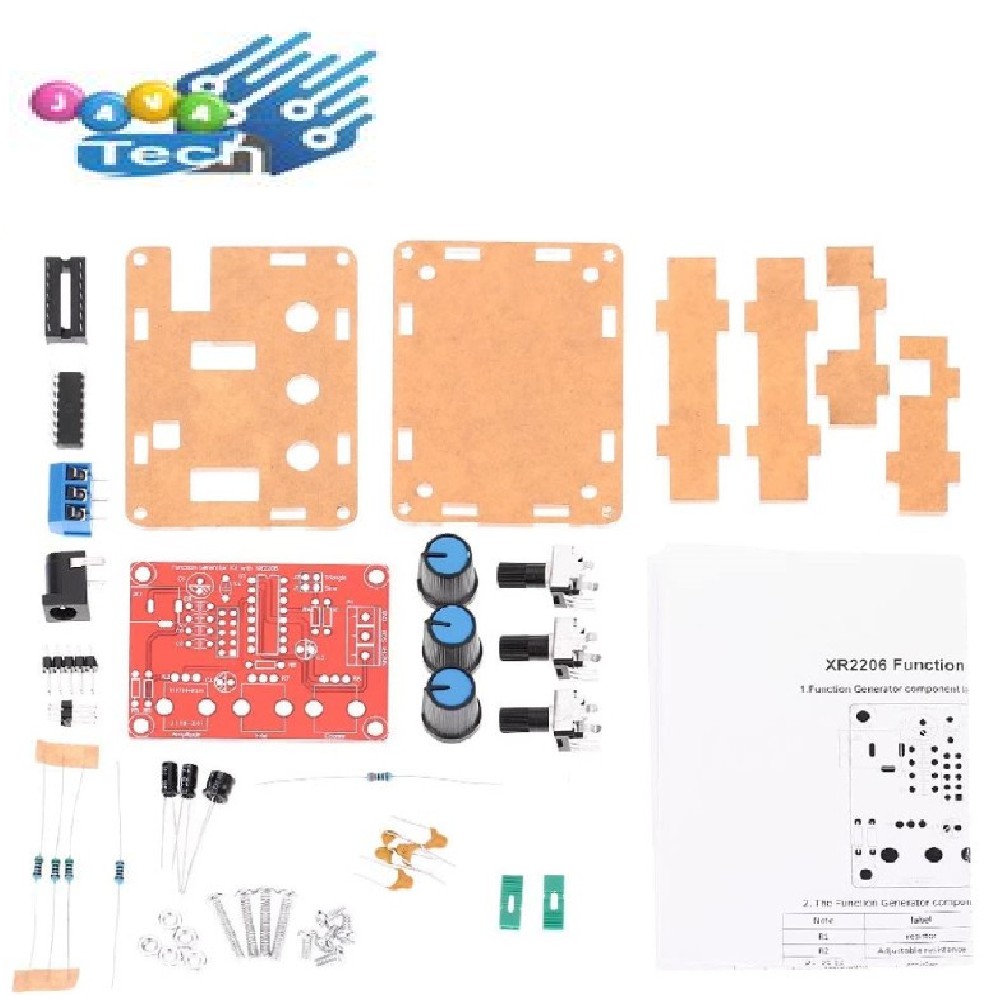

Daftar Paket:
1 * sinyal Generator DIY Kit
1 * Panduan pengguna (Bahasa Inggris)

Produk dalam kondisi belum di solder jadi harus disolder dan dirakit sendiri

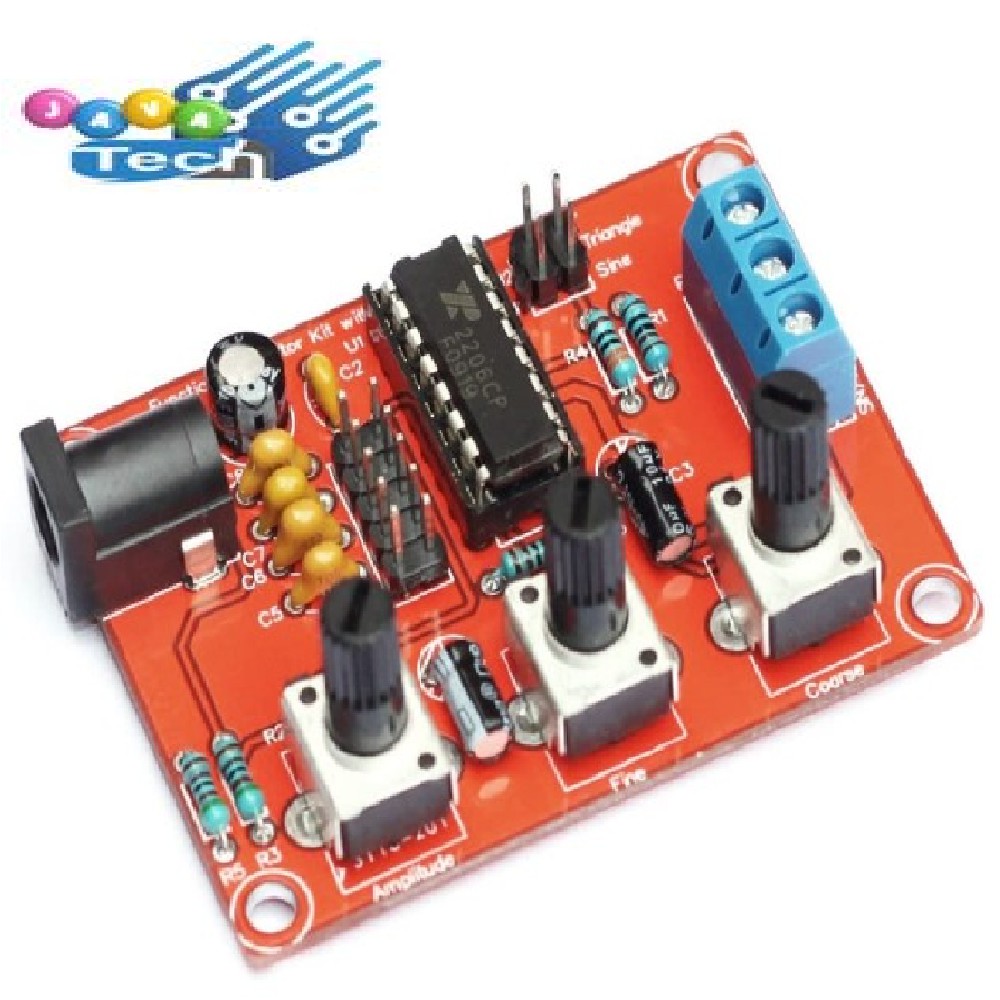

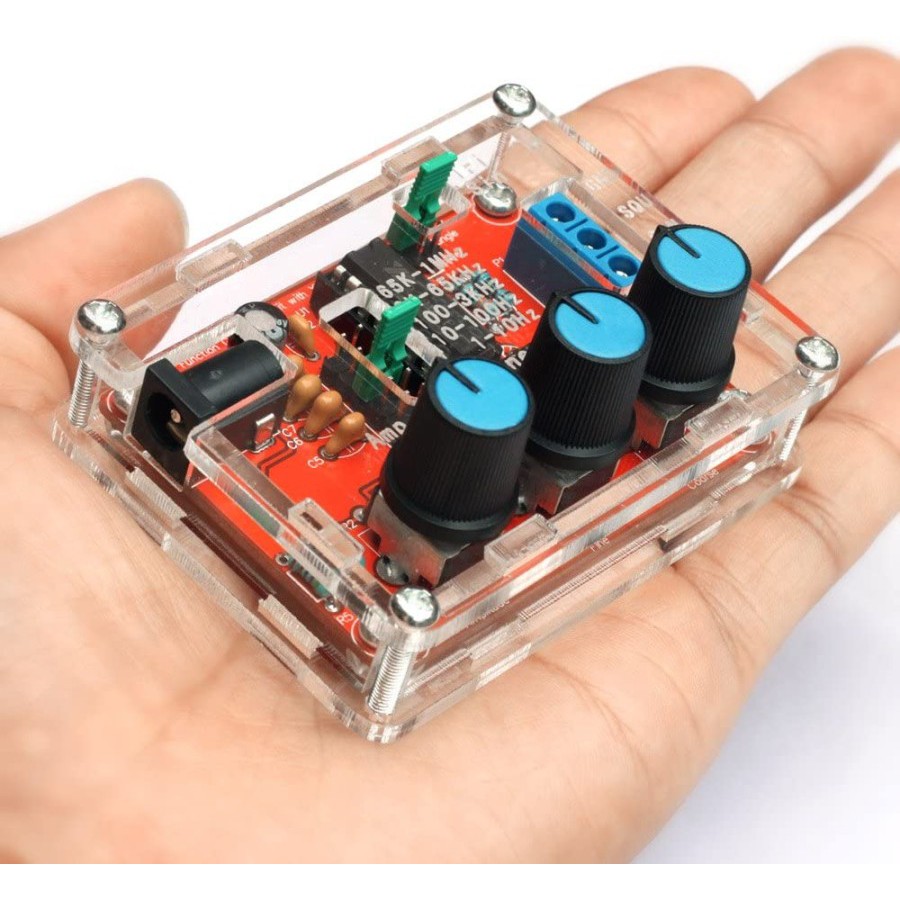

Gambar produk
